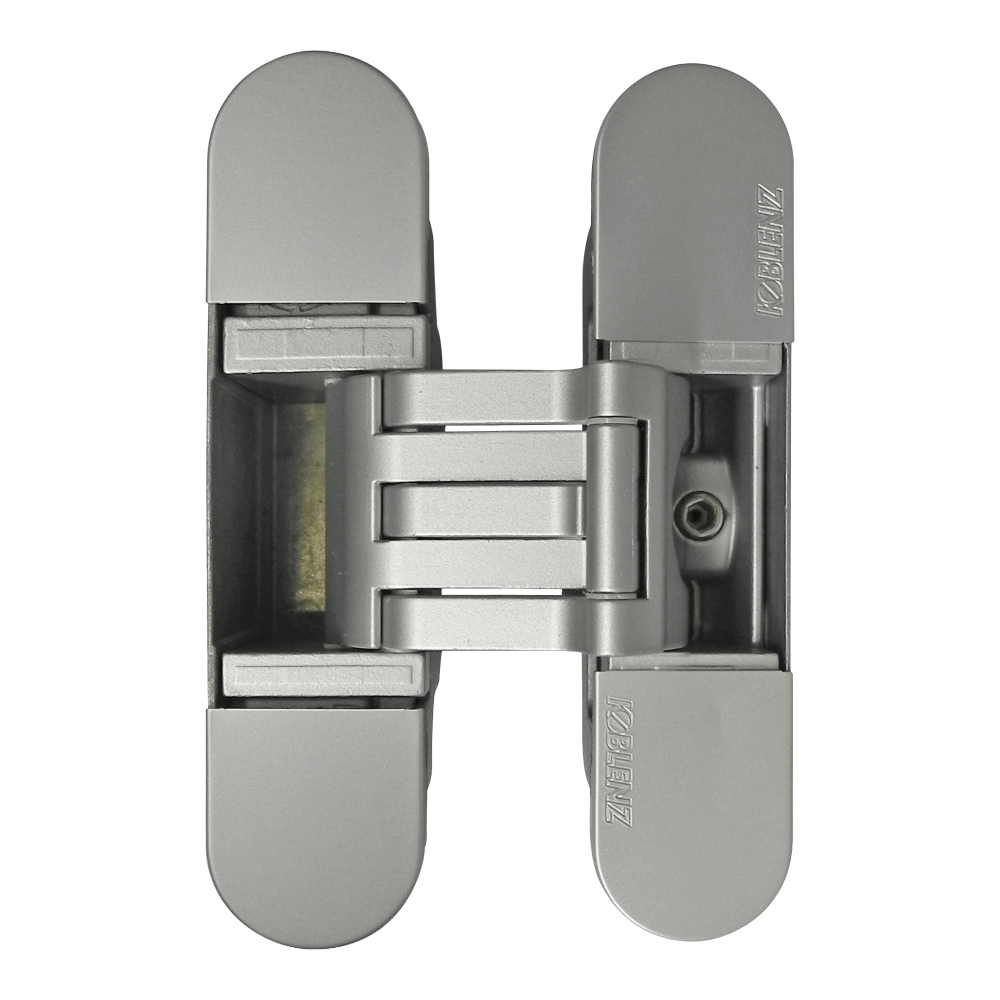

ZAWIAS WPUSZCZANY KUBICA K6300 CHROMOWANY MATOWY
Zawias wpuszczany z regulacją 3D do bezprzylgowych drzwi z opaską. Odpowiedni do skrzydeł o minimalnej grubości 45 mm. Przebadany na 30 minut odporności ogniowej.
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Kubica K6300 |
| Materiał | Znal |
| Wykończenie | Chromowane matowe |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 3 zawiasów (kg) | 60 |
Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Odpowiedni do drzwi przeciwpożarowych.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Kubica K6300 - 60 kg (max) - 3 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy wpuszczane Kubica K6300 mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi z opaską, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dokumenty techniczne
Zawiasy wpuszczane Kubica K6300 zostały przebadane na odporność ogniową zgodnie z wymogami europejskiej normy EN 1634, co potwierdza certyfikat instytutu LAPI Spa.
Montaż
Minimalna głębokość frezowania w ościeżnicy niezbędna do prawidłowego zamontowania zawiasów wynosi 30 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=12 mm | L=100 mm | CMT 177.121.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
- Regulacja pozioma: +3/- 2 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Kubica K6300 |
| Materiał | Znal |
| Wykończenie | Chromowane matowe |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 3 zawiasów (kg) | 60 |
| Trwałość | 200 000 cykli |
| Minimalna grubość drzwi (mm) | 45 |
| Wysokość zawiasu | 130 / 130 mm |
| Szerokość zawiasu | 32 / 30 mm |
| Głębokość zawiasu | 44,7 / 30,2 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | - 2 mm, + 3 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 3 mm, - 3 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 5 osi obrotu |
| Ogniotrwałość (min) | 30 |
| Kąt otwarcia | 180° |
Produkty podobne
Produkty uzupełniające
Pliki do pobrania
Certyfikaty
Rozmiar pliku: 552 KB
Instrukcje montażu
Rozmiar pliku: 2 MB
Rysunki techniczne
Rozmiar pliku: 48 KB
