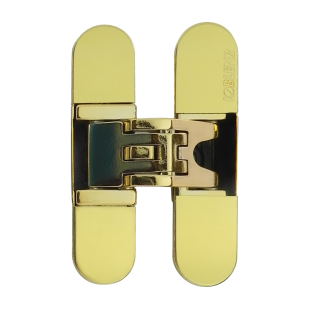

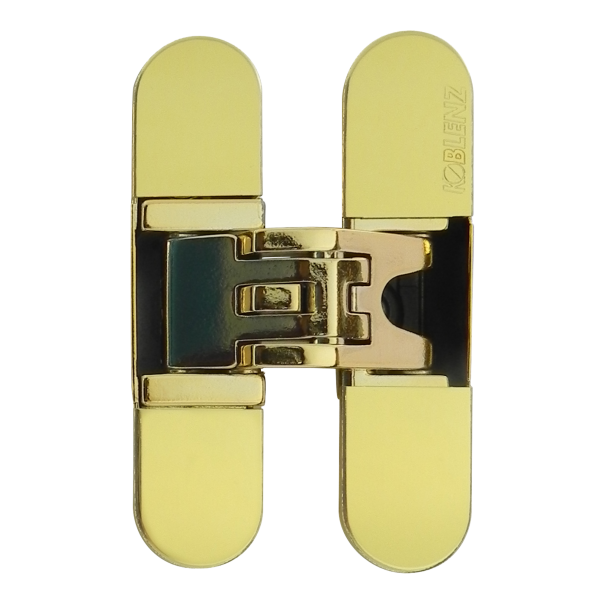

ZAWIAS WPUSZCZANY KUBICA K6200 HD POZŁACANY
Pięcioosiowy zawias wpuszczany do drzwi drewnianych bezprzylgowych o minimalnej grubości skrzydła 31 mm. Przebadany na 30 minut odporności ogniowej.
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Kubica K6200 |
| Materiał | Znal |
| Wykończenie | Pozłacane |
| Do drzwi | Przeciwpożarowych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 45 |
Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Odpowiedni do drzwi przeciwpożarowych. Posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
KUBICA K6200 - 45 kg (max) - 2 zawiasy
KUBICA K6200 - 60 kg (max) - 3 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy wpuszczane Kubica K6200 mogą zostać zainstalowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dokumenty techniczne
Zawiasy wpuszczane Kubica K6200 posiadają Oznaczenie CE, a ich właściwości techniczne potwierdzają Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę Krona Koblenz oraz certyfikaty instytutów ift Rosenheim, UL i IBS Linz.
Montaż
Minimalna głębokość frezowania w ościeżnicy niezbędna do prawidłowego zamontowania zawiasów wynosi 30 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
- Regulacja pozioma: +3/- 2 mm
- Regulacja pionowa: +/- 2,5 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Kubica K6200 |
| Materiał | Znal |
| Wykończenie | Pozłacane |
| Do drzwi | Przeciwpożarowych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 45 |
| Nośność dla 3 zawiasów (kg) | 60 |
| Nośność dla 4 zawiasów (kg) | 60 |
| Trwałość | 200 000 cykli |
| Minimalna grubość drzwi (mm) | 31 |
| Wysokość zawiasu | 95 / 95 mm |
| Szerokość zawiasu | 23,3 / 23,3 mm |
| Głębokość zawiasu | 30,6 / 30,6 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | - 2 mm, + 3 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 2,5 mm, - 2,5 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 5 osi obrotu, FullHD |
| Ogniotrwałość (min) | 30 |
| Kąt otwarcia | 180° |
Warianty produktu
ZAWIAS WPUSZCZANY KUBICA K6200 HD POZŁACANY
ZAWIAS WPUSZCZANY KUBICA K6200 LAKIEROWANY NA BIAŁO RAL 9016
ZAWIAS WPUSZCZANY KUBICA K6200 (WKRĘCANE NAKŁADKI) NIKLOWANY MATOWY
ZAWIAS WPUSZCZANY KUBICA K6200 LAKIEROWANY NA CZARNO

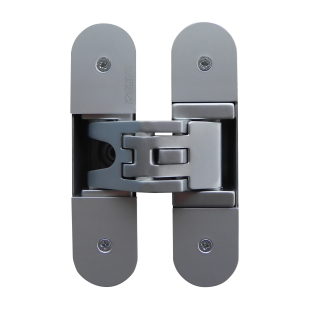

ZAWIAS WPUSZCZANY KUBICA K6200 HD (WKRĘCANE NAKŁADKI) CHROMOWANY MATOWY

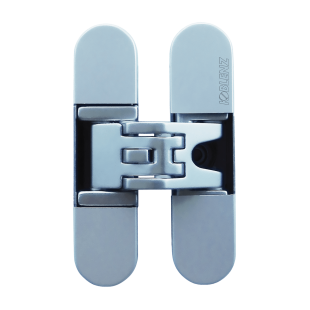

ZAWIAS WPUSZCZANY KUBICA K6200 HD CHROMOWANY MATOWY
