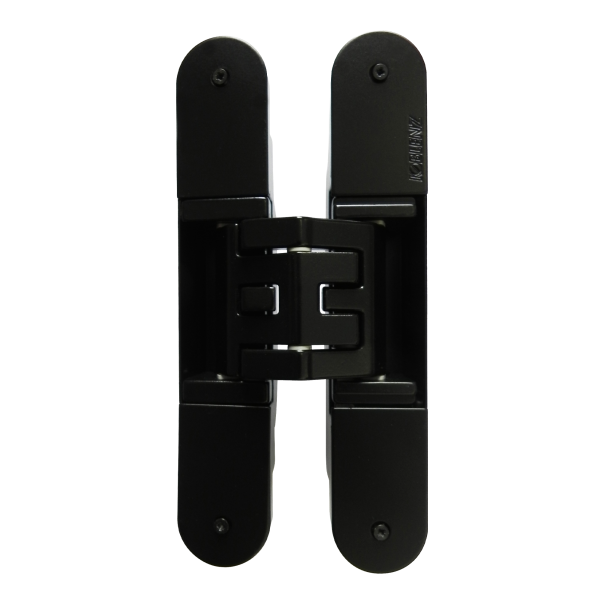

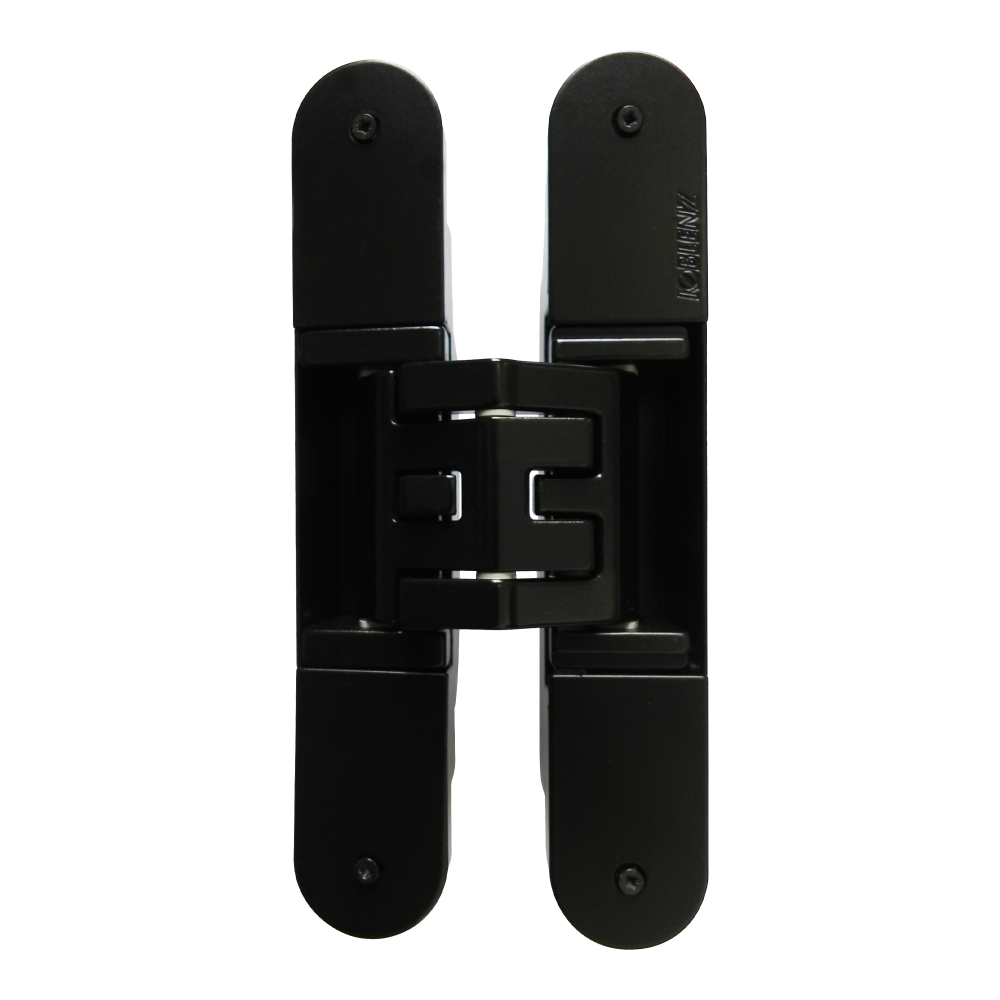

ZAWIAS WPUSZCZANY KUBICA K5080 LAKIEROWANY NA CZARNO
Pięcioosiowy zawias wpuszczany z regulacją 3D do drewnianych drzwi bezprzylgowych o minimalnej grubości skrzydła 36 mm mm. Przebadany na 30 minut odporności ogniowej.
Zobacz pełny opis| Producent: | Krona Koblenz |
| Seria: | Kubica K5080 |
| Materiał: | Znal |
| Wykończenie: | Lakierowane na czarno |
| Do drzwi: | Przeciwpożarowych |
| Materiał drzwi: | Drewniane |
| Nośność dla 2 zawiasów: | 80 kg |
Zawias, nakładki, wkręty montażowe.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
KUBICA K5080 - 80 kg (max) - 2 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy Kubica K5080 mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Mogą być stosowane na intensywnie użytkowanych drzwiach w obiektach użyteczności publicznej.
Dokumenty techniczne
Zawiasy wpuszczane Kubica K5080 posiadają Oznaczenie CE, a ich właściwości techniczne potwierdzają Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę Krona Koblenz oraz certyfikaty instytutów ift Rosenheim, UL i IBS Linz.
Montaż
Minimalna głębokość frezowania w ościeżnicy niezbędna do prawidłowego zamontowania zawiasów wynosi 31 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
- Regulacja pozioma: +/- 3 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Krona Koblenz |
| Seria: | Kubica K5080 |
| Materiał: | Znal |
| Wykończenie: | Lakierowane na czarno |
| Do drzwi: | Przeciwpożarowych |
| Materiał drzwi: | Drewniane |
| Nośność dla 2 zawiasów: | 80 kg |
| Trwałość: | 200 000 cykli |
| Minimalna grubość drzwi: | 36 mm |
| Wysokość zawiasu: | 160 / 160 mm |
| Szerokość zawiasu: | 28 / 28 mm |
| Głębokość zawiasu: | 33,5 / 31 mm |
| Regulacja 3D: | Tak |
| Regulacja pozioma (X): | + 3 mm, - 3 mm |
| Regulacja głębokości (Y): | + 1 mm, - 1 mm |
| Regulacja pionowa (Z): | + 3 mm, - 3 mm |
| Rodzaj drzwi: | Bez przylgi |
| Rodzaj zawiasu: | Wpuszczany |
| Cechy szczególne: | 5 osi obrotu |
| Ogniotrwałość: | 30 minut |
| Kąt otwarcia: | 180° |
