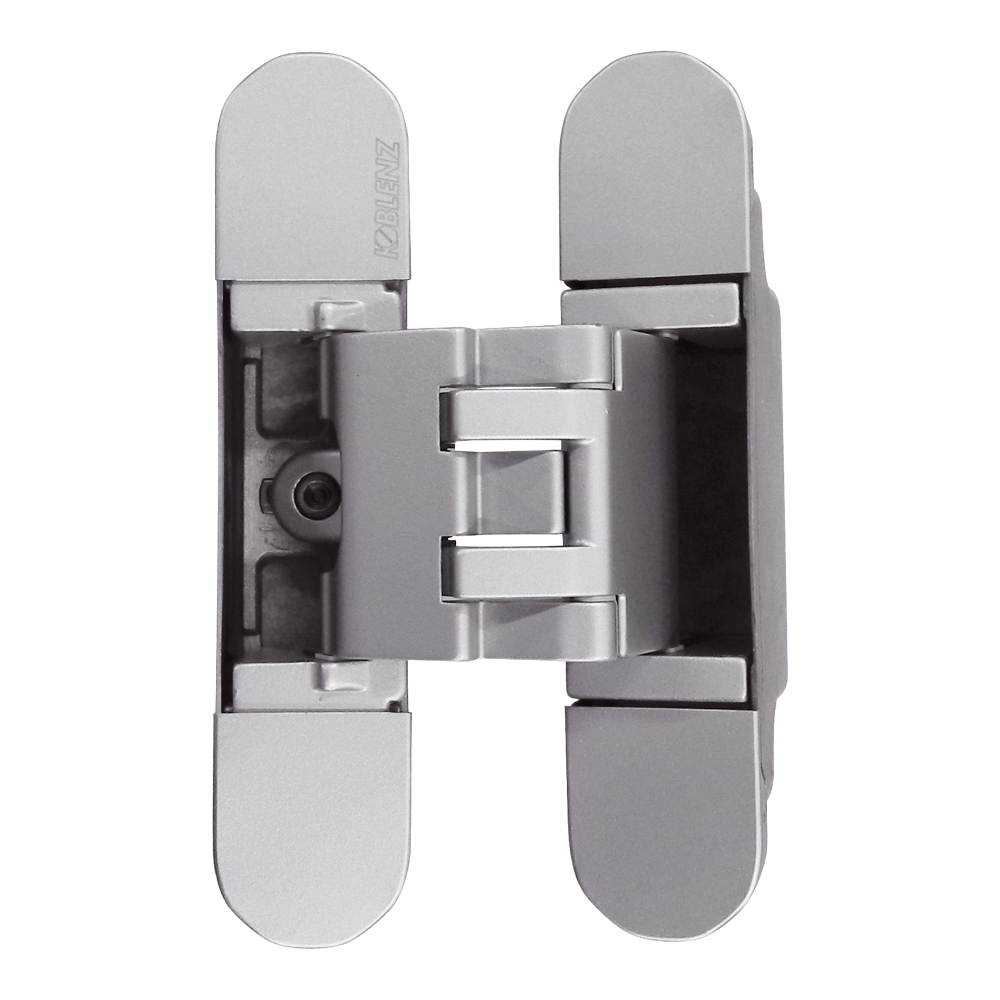

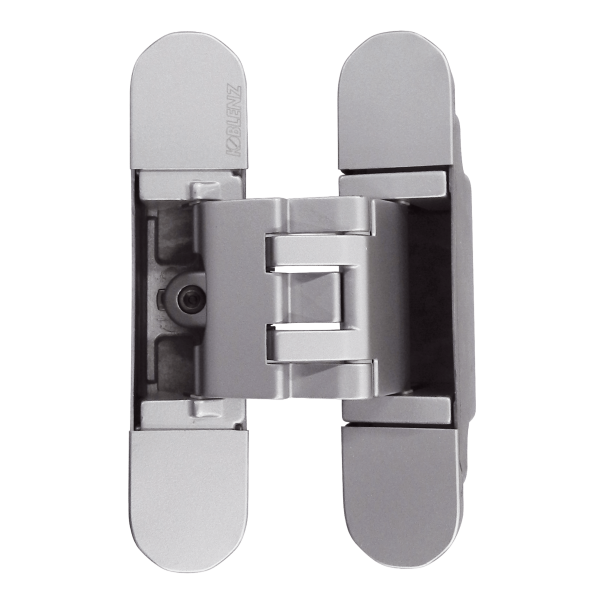

ZAWIAS WPUSZCZANY KUBICA K3000 KUBIKUADRA CHROMOWANY MATOWY
Zawias wpuszczany z regulacją 3D do drzwi drewnianych z przylgą 10x10 mm. Odpowiedni do zastosowania na skrzydłach o grubości 39-46 mm. Jego kąt otwarcia wynosi 160°.
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Kubica Kubikuadra K3000 |
| Materiał | Znal |
| Wykończenie | Chromowane matowe |
| Do drzwi | Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 45 |

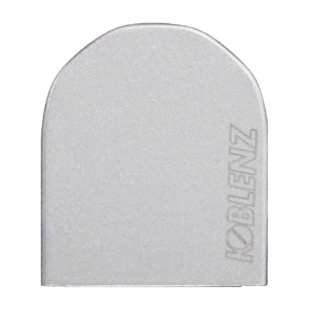

Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi z przylgą o wymiarach 10x10 mm. Odpowiedni do zastosowania na skrzydłach o grubości 39-46 mm.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Kubica Kubikuadra K3000 - 45 kg (max) - 2 zawiasy
Kubica Kubikuadra K3000 - 60 kg (max) - 3 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy Kubica Kubikuadra K3000 marki Krona Koblenz mogą zostać zainstalowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania na drzwiach z przylgą o wymiarach 10x10 mm, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Montaż
Minimalna głębokość frezowania w ościeżnicy niezbędna do zamontowania zawiasów Kubica Kubikuadra K3000 wynosi 30 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
- Regulacja pozioma: +3/-2 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Kubica Kubikuadra K3000 |
| Materiał | Znal |
| Wykończenie | Chromowane matowe |
| Do drzwi | Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 45 |
| Nośność dla 3 zawiasów (kg) | 60 |
| Trwałość | 200 000 cykli |
| Minimalna grubość drzwi (mm) | 46 |
| Wysokość zawiasu | 140 / 140 mm |
| Szerokość zawiasu | 31 / 31 mm |
| Głębokość zawiasu | 45,5 / 30,5 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | - 2 mm, + 3 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 3 mm, - 3 mm |
| Rodzaj drzwi | Z przylgą |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 5 osi obrotu, Do drzwi z przylgą 10x10 |
| Kąt otwarcia | 160° |
