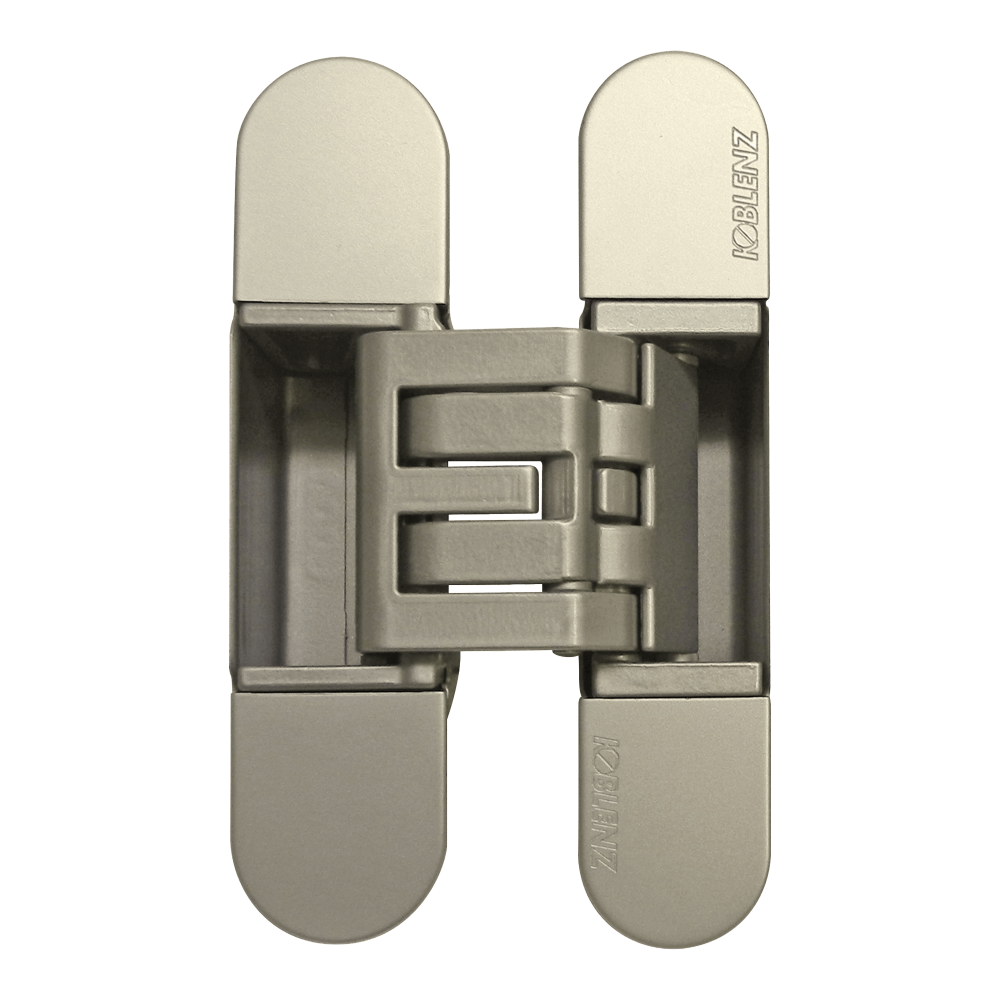

ZAWIAS WPUSZCZANY KUBICA HYBRID K6360/38 HD NIKLOWANY MATOWY
Pięcioosiowy zawias wpuszczany dedykowany do drewnianych drzwi bezprzylgowych z opaską o grubości do 12 mm. Wykonany ze stali i znalu. Odpowiedni do skrzydeł o minimalnej grubości 38 mm.
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Kubica Hybrid K6360/38 |
| Materiał | Znal, Stal |
| Wykończenie | Niklowane matowe |
| Do drzwi | Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 60 |
Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych z opaską o grubości do 12 mm. Posiada pięć osi obrotu. Może zostać zamontowany na ościeżnicy drewnianej, aluminiowej lub stalowej. Zawias posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
KUBICA Hybrid K6360/38 - 60 kg (max) - 2 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy KUBICA Hybrid K6360/38 mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych z opaską o grubości do 12 mm, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Montaż
Minimalna głębokość frezowania w ościeżnicy niezbędna do prawidłowego zamontowania zawiasów wynosi 31 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Dokumenty techniczne
Zawiasy wpuszczane Kubica Hybrid (K6360/38) zostały przebadane na trwałość mechaniczną zgodnie z wymogami normy EN 12400:2002-10 uzyskując klasę 6.
Przeprowadzone testy potwierdza raport z badań instytutu ift Rosenheim.
Użytkowanie - regulacja 3D
- Regulacja pozioma: +2/- 1,5 mm
- Regulacja pionowa: +/- 2,5 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Kubica Hybrid K6360/38 |
| Materiał | Znal, Stal |
| Wykończenie | Niklowane matowe |
| Do drzwi | Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 60 |
| Trwałość | 200 000 cykli |
| Minimalna grubość drzwi (mm) | 38 |
| Wysokość zawiasu | 125 / 130 mm |
| Szerokość zawiasu | 30 / 28 mm |
| Głębokość zawiasu | 33,5 / 31 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | + 2 mm, - 1,5 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 2,5 mm, - 2,5 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 5 osi obrotu, FullHD |
| Kąt otwarcia | 180° |
