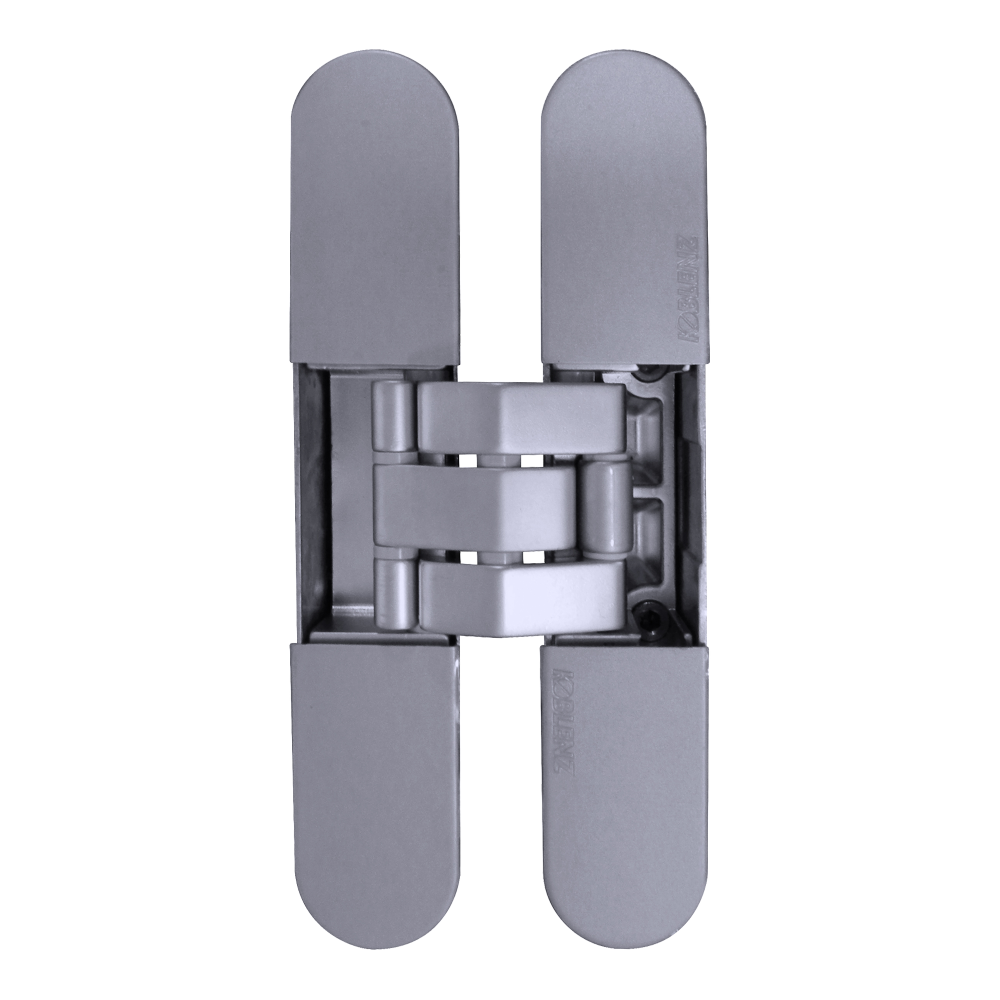

ZAWIAS WPUSZCZANY KUBI7 KUBICA TWIST K2000 CHROMOWANY MATOWY
Zawias wpuszczany z regulacją 3D do drzwi bezprzylgowych o minimalnej grubości skrzydła 38 mm. Wyposażony w system domykający umożliwiający wybór jednego z trzech poziomów szybkości domykania.
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Kubi7 Kubica Twist K2000 |
| Materiał | Znal |
| Wykończenie | Chromowane matowe |
| Materiał drzwi | Drewniane |
| Nośność dla 3 zawiasów (kg) | 60 |
| Trwałość | 100 000 cykli |

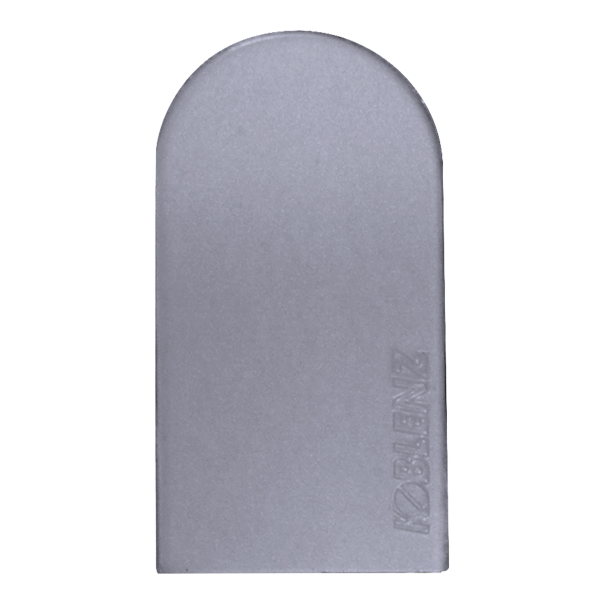

Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Wyposażony w system domykający zapewniający możliwość wybrania jednego z trzech poziomów szybkości domykania. Wspomaga domykanie drzwi, ale nie zastępuje zamykacza drzwiowego. Warto mieć świadomość, że w przypadku różnicy ciśnień pomiędzy pomieszczeniami, zawiasy Ku-Bi7 Twist (K2000) mogą nie zapewnić zamknięcia skrzydła. Zawias oznaczony kodem K 2000 CS HD posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Kubi K2000 Twist - 60 kg (max) - 3 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy Ku-Bi7 Twist (K2000) mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w bezprzylgowych drzwiach drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Montaż
Minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 31 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
- Regulacja pozioma: +/- 2 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Kubi7 Kubica Twist K2000 |
| Materiał | Znal |
| Wykończenie | Chromowane matowe |
| Materiał drzwi | Drewniane |
| Nośność dla 3 zawiasów (kg) | 60 |
| Trwałość | 100 000 cykli |
| Minimalna grubość drzwi (mm) | 38 |
| Wysokość zawiasu | 160 / 160 mm |
| Szerokość zawiasu | 30 / 30 mm |
| Głębokość zawiasu | 63,5 / 31 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | + 2 mm, - 2 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 3 mm, - 3 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 7 osi obrotu, FullHD |
| Kąt otwarcia | 180° |
