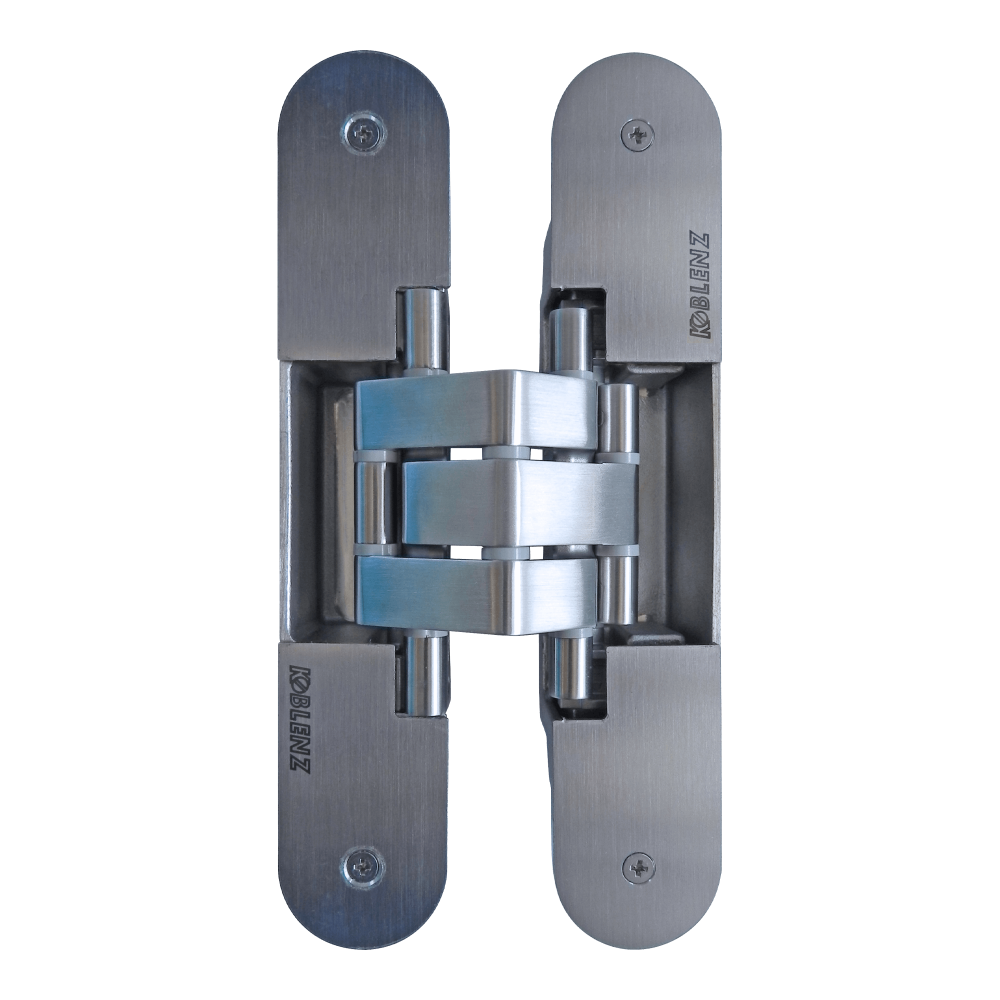

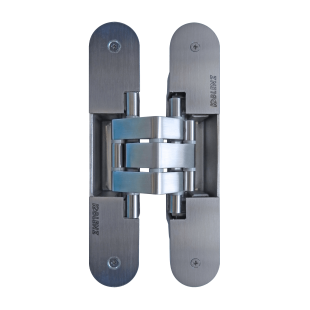

ZAWIAS WPUSZCZANY KINOX K7316 3-D STAL NIERDZEWNA
Siedmioosiowy zawias wpuszczany z regulacją 3D do ciężkich drzwi bezprzylgowych o minimalnej grubości skrzydła 38 mm. Wykonany ze stali nierdzewnej AISI 316. Odporny na niekorzystne oddziaływanie czynników atmosferycznych.
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Kubi7 Kinox K7316 |
| Materiał | Stal nierdzewna AISI 316 |
| Wykończenie | Kolor stali nierdzewnej |
| Do drzwi | Wewnętrznych, Antywłamaniowych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 120 |
Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Produkt wyprzedażowy.
Podana cena dotyczy wyłącznie towarów znajdujących się na magazynie.
Oferta obowiązuje do wyczerpania zapasów.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do ciężkich, drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Odpowiedni również do drzwi przeciwpożarowych oraz antywłamaniowych. Zawias został w całości wykonany ze stali nierdzewnej AISI 316. Dzięki zwiększonej odporności na działanie wody i wilgoć, stanowi idealne rozwiązanie w drzwiach znajdujących się na zewnątrz budynków w miejscach o szczególnie zmiennym i surowym klimacie jak np. strefy nadmorskie, obszary górskie itp.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
KuBi7 KINOX K7316 (120 kg) - 2 zawiasy
KuBi7 KINOX K7316 (140 kg) - 3 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy KuBi7 KINOX K7316 mogą zostać zainstalowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do ciężkich bezprzylgowych drzwi drewnianych, w tym także do drzwi przeciwwłamaniowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dokumenty techniczne
Zawiasy wpuszczane KuBi7 KINOX K7316 posiadają Raport z badań wg EAD 020001-01-0405:2017 czego potwierdzeniem jest dokument opublikowany przez instytut ift Rosenheim. Odporność ogniową tego modelu potwierdzają certyfikaty UL, Applus laboratories (LGAI) oraz ift Rosenheim.
Montaż
Minimalna głębokość frezowania w ościeżnicy i skrzydle niezbędna do zamontowania zawiasów wynosi 31 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
- Regulacja pozioma: +/- 2 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Kubi7 Kinox K7316 |
| Materiał | Stal nierdzewna AISI 316 |
| Wykończenie | Kolor stali nierdzewnej |
| Do drzwi | Wewnętrznych, Antywłamaniowych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 120 |
| Nośność dla 3 zawiasów (kg) | 140 |
| Trwałość | 200 000 cykli |
| Minimalna grubość drzwi (mm) | 38 |
| Wysokość zawiasu | 160 / 160 mm |
| Szerokość zawiasu | 30 / 30 mm |
| Głębokość zawiasu | 30,8 / 30,8 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | + 2 mm, - 2 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 3 mm, - 3 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 7 osi obrotu |
| Ogniotrwałość (min) | 180 |
| Kąt otwarcia | 180° |
