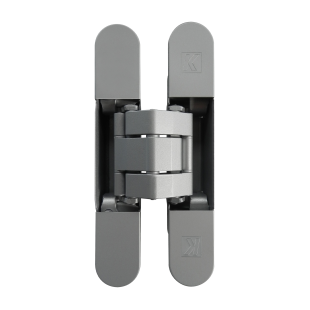

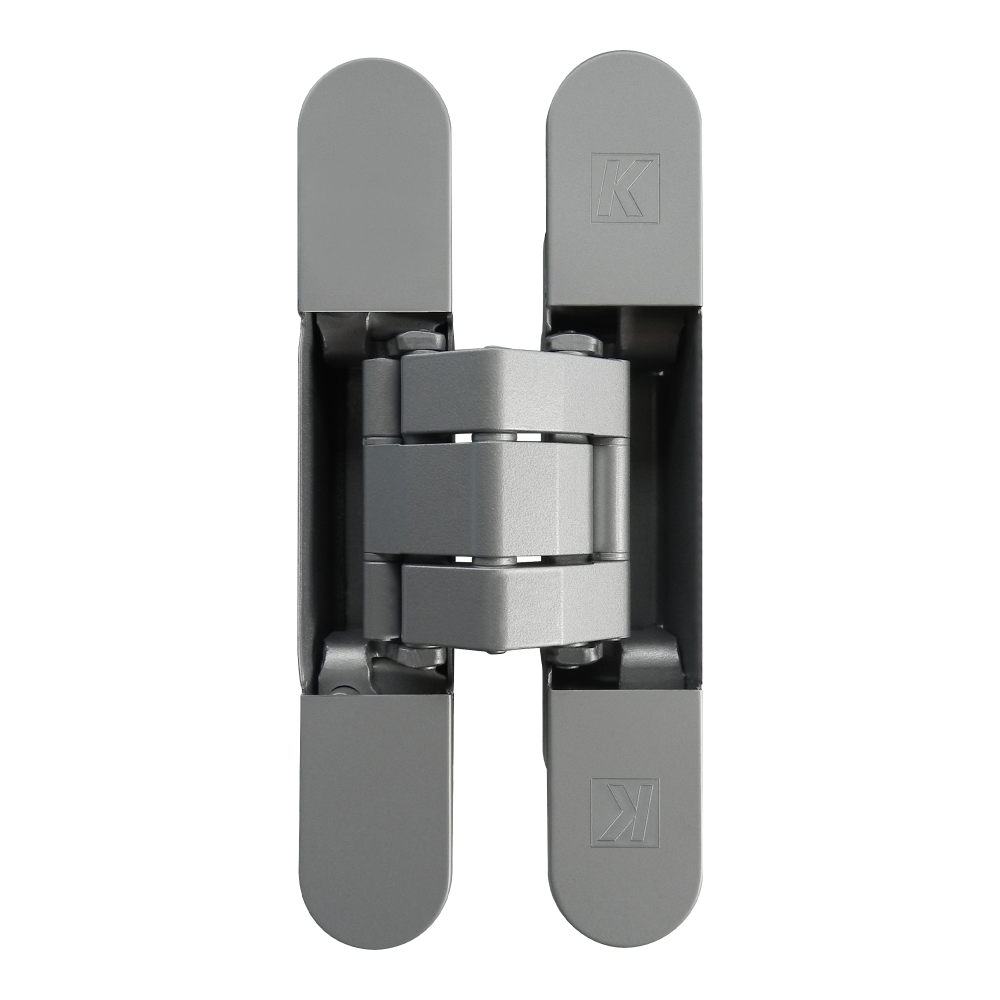

ZAWIAS WPUSZCZANY KARAKTER K8120 [120KG] CHROMOWANY MATOWY
Siedmioosiowy zawias wpuszczany do drzwi drewnianych bezprzylgowych o minimalnej grubości skrzydła 36 mm. Przebadany na 45 minut odporności ogniowej.
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Atomika Karakter K8120 |
| Materiał | Stal, Stal nierdzewna AISI 316 |
| Wykończenie | Chromowane matowe |
| Do drzwi | Wewnętrznych, Antywłamaniowych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 120 |
Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Opis produktu
Stalowy zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Odpowiedni do drzwi przeciwpożarowych oraz antywłamaniowych.
Zawias posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor. Z kolei siedem osi obrotu powoduje zmniejszone tarcie, płynny ruch ramion zawiasu oraz wpływa korzystnie na jego trwałość i nośność. Atomika to rewolucyjny model zawiasu wyróżniający się swoją konstrukcją, zastosowanym materiałem, technologią produkcji oraz funkcjonalnością. Projekt zawiasu został stworzony w oparciu o analizę FEM (Fine Elements Method). Dzięki jej wykorzystaniu możliwe było ustalenie wytrzymałości poszczególnych elementów zawiasu, dokonanie oceny rozkładu ciężaru i napięcia oraz wyeliminowanie słabych punktów. Cały zawias został wykonany z niskostopowej stali o wysokiej wytrzymałości. Dzięki temu Atomika posiada zwiększoną odporność na działanie wysokich i niskich temperatur, ognia oraz na korozję. Dodatkowo stop HSLA, z którego wyprodukowano zawias cechuje ponad dwukrotnie większa wytrzymałość na rozciąganie od znalu, a także mniejsza niż w przypadku stali węglowej podatność na odkształcenia mechaniczne.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
K8120 Atomika Karakter - 120 kg (max) - 2 / 3 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy Atomika Karakter (K8120) mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w bezprzylgowych drzwiach drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dokumenty techniczne
Właściwości techniczne zawiasów Atomika Karakter (K8120) potwierdzają certyfikaty instytutów UL oraz Applus laboratories (LGAI).
Montaż
Minimalna głębokość frezowania w ościeżnicy niezbędna do zamontowania zawiasów Atomika Karakter (K8120) wynosi 32 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
Po zamontowaniu zawiasów, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja jest wykonywana za pomocą klucza imbusowego i nie wymaga demontażu skrzydła.
- Regulacja w pionie: +3/-3 mm
- Regulacja w poziomie: +3/-2 mm
- Regulacja głębokości: +1/-1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Atomika Karakter K8120 |
| Materiał | Stal, Stal nierdzewna AISI 316 |
| Wykończenie | Chromowane matowe |
| Do drzwi | Wewnętrznych, Antywłamaniowych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 120 |
| Trwałość | 200 000 cykli |
| Minimalna grubość drzwi (mm) | 36 |
| Wysokość zawiasu | 160 / 160 mm |
| Szerokość zawiasu | 28 / 28 mm |
| Głębokość zawiasu | 34 / 31,5 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | - 2 mm, + 3 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 3 mm, - 3 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 7 osi obrotu, FullHD |
| Ogniotrwałość (min) | 45 |
| Kąt otwarcia | 180° |
