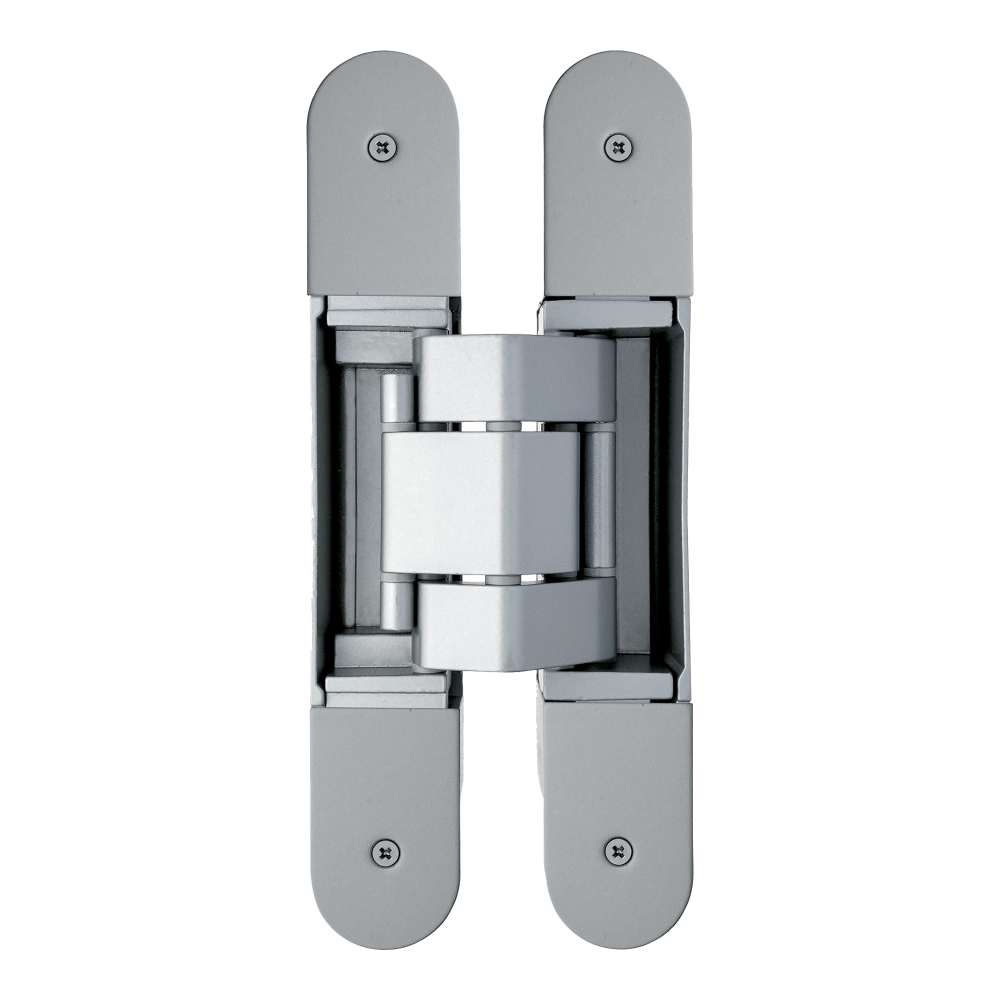

ZAWIAS WPUSZCZANY INVISACTA 311 3-D 140 KG (4 NAKŁADKI, WKRĘTY) CHROMOWANY MATOWY
Zawias wpuszczany z możliwością regulacji położenia w trzech płaszczyznach. Dedykowany do ciężkich drzwi drewnianych, bezprzylgowych o minimalnej grubości skrzydła 40 ÷ 55 mm i maksymalnej wadze 140 kg. Przebadany na 90 minut odporności ogniowej co sprawia, że może być stosowany w drzwiach przeciwpożarowych i/lub dymoszczelnych. Posiada wykończenie V7 - chromowane matowe.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | Invisacta 311 |
| Materiał | Znal, Aluminium |
| Wykończenie | V7 - chromowane matowe |
| Do drzwi | Przeciwpożarowych, Antywłamaniowych, Dymoszczelnych |
| Materiał drzwi | Drewniane, Aluminiowe |
| Nośność dla 2 zawiasów (kg) | 140 |
Zawiasy, nasadki, wkręty montażowe.
Opis produktu

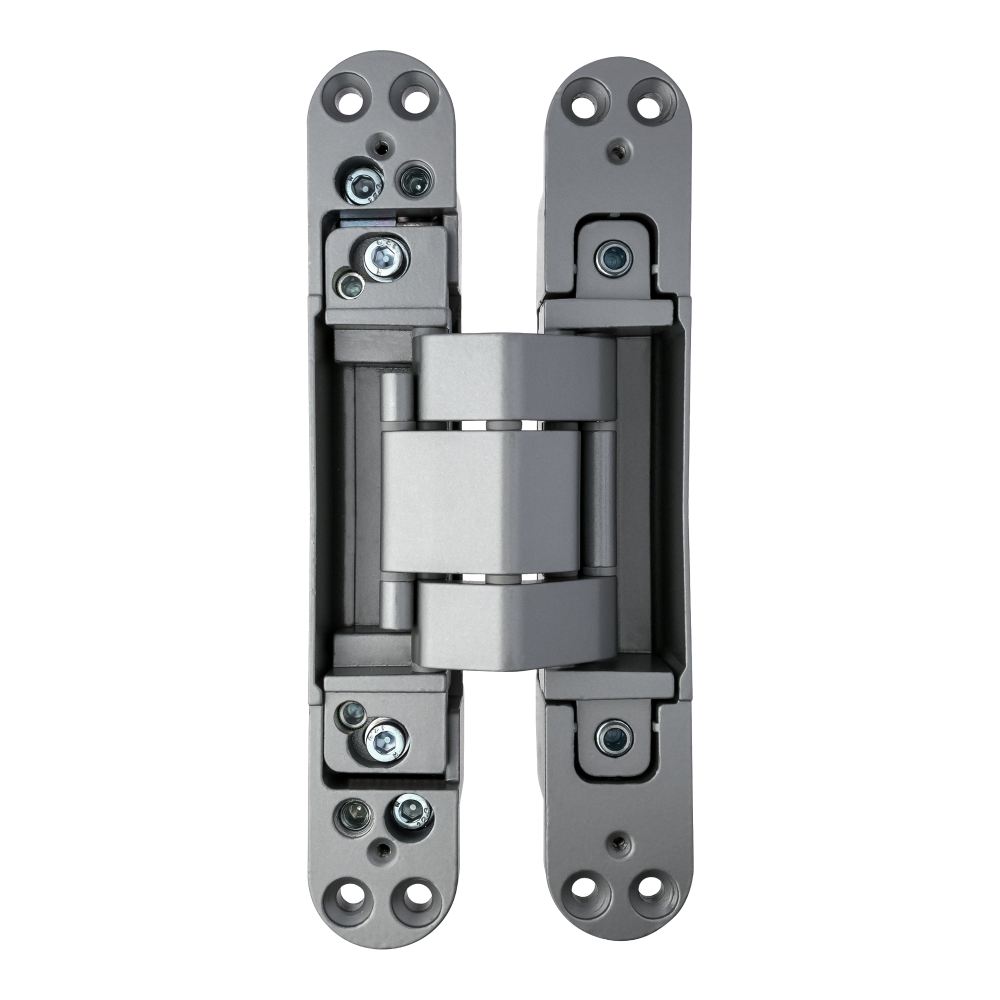

Zawias wpuszczany z regulacją 3D. Jest dedykowany do drewnianych drzwi bezprzylgowych zamontowanych na ościeżnicy drewnianej / aluminiowej. Może być stosowany w drzwiach przeciwpożarowych. Siedem osi obrotu powoduje zmniejszone tarcie, płynny ruch ramion zawiasu oraz wpływa korzystnie na jego trwałość i nośność. Dodatkowo dzięki zastosowaniu nylonowych tulei o zwiększonej odporności na tarcie, łożyska zawiasu nie stykają się ze sobą podczas jego pracy. Zawias jest dostarczany wraz z czterema dedykowanymi nasadkami.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów Invisacta 311 należy zastosować na skrzydle o wadze do 140 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Zastosowanie zamykacza na drzwiach skutkuje obniżeniem nośności zawiasów o 20%. W celu uzyskania szczegółowych informacji, rekomendujemy kontakt z Działem Obiektowym.
Minimalna grubość skrzydła
Minimalna grubość skrzydła drzwi, na których można zastosować zawias Invisacta 311 wynosi 40 mm.
W przypadku skrzydeł o większej grubości, zwiększeniu ulegają wymiary F i G, jak zostało to zaprezentowane w zamieszczonej obok tabeli.
Uniwersalność skrzydła
Modele Invisacta 311 mogą być stosowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Uniwersalność skrzydła jest możliwa do uzyskania przy symetrycznym montażu zawiasów oraz zainstalowaniu klamki w połowie wysokości skrzydła. Wówczas obracając skrzydło w osi pionowej i/lub poziomej, uzyskuje się skrzydło lewe lub prawe.
Dokumenty techniczne
Model Invisacta 311 posiada Oznakowanie CE wydane przez instytut ift Rosenheim. Ponadto zawias został przebadany na 90 minut odporności ogniowej, co potwierdza certyfikat DMT.
Montaż - głębokość frezowania
Poniższe grafiki prezentują prawidłowe wymiary frezowania w skrzydle i ościeznicy. Minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 30 mm, a głębokość frezowania w skrzydle 35,5 mm.
Przy wykonywaniu otworów rekomendowane jest zastosowanie frezu o średnicy 16 mm oraz prowadzenia frezu o średnicy 27 mm.
Użytkowanie - regulacja 3D
Regulacja zawiasu w trzech płaszczyznach (poziomej / pionowej / głębokości) jest wykonywana za pomocą zwykłego klucza imbusowego.
- Regulacja pozioma (mechaniczna): +/- 2 mm
- Regulacja pionowa (manualna): +/- 3 mm
- Regulacja głębokości (manualna): +/- 1 mm
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Otlav |
| Seria: | Invisacta 311 |
| Materiał | Znal, Aluminium |
| Wykończenie | V7 - chromowane matowe |
| Do drzwi | Przeciwpożarowych, Antywłamaniowych, Dymoszczelnych |
| Materiał drzwi | Drewniane, Aluminiowe |
| Nośność dla 2 zawiasów (kg) | 140 |
| Minimalna grubość drzwi (mm) | 40 ÷ 55 |
| Wysokość zawiasu | 190 / 190 mm |
| Szerokość zawiasu | 31 / 31 mm |
| Głębokość zawiasu | 35,5 / 29,5 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | + 2 mm, - 2 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 3 mm, - 3 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 7 osi obrotu |
| Ogniotrwałość (min) | 90 |
| Kąt otwarcia | 180° |
Warianty produktu
ZAWIAS WPUSZCZANY INVISACTA 311 3-D 140 KG (4 NAKŁADKI, WKRĘTY) CHROMOWANY MATOWY

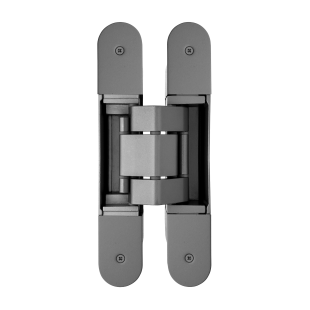

ZAWIAS WPUSZCZANY INVISACTA 311 3-D 140 KG (4 NAKŁADKI, WKRĘTY) NIKLOWANY MATOWY
