ZAWIAS WPUSZCZANY INVISACTA 305 3-D TPP 40 KG NIKLOWANY MATOWY
Zawias wpuszczany z możliwością regulacji położenia w trzech płaszczyznach. Dedykowany do drzwi drewnianych lub aluminiowych bezprzylgowych o minimalnej grubości skrzydła 30 mm i maksymalnej wadze 40 kg. Posiada wykończenie NO - niklowane.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | Invisacta 305 |
| Materiał | Znal, Polimer |
| Wykończenie | NO - niklowane |
| Materiał drzwi | Drewniane, Aluminiowe |
| Nośność dla 2 zawiasów (kg) | 40 |
| Minimalna grubość drzwi (mm) | 30 |
Zawiasy w ilości wg opakowania zbiorczego, nasadki.
Opis produktu
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości).
Mechanizm zawiasu został wykonany ze znalu, a obudowa z termoplastycznego polimeru.
Zastosowanie
Model Invisacta 305 jest dedykowany do drzwi drewnianych, bezprzylgowych o minimalnej grubości skrzydła 36 mm. Siedem osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu.
Dokumenty techniczne i badania
Model Invisacta 305 został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę OTLAV.
Wykończenie
Prezentowany model jest dostępny w wykończeniu niklowanym matowym.
Ilość zawiasów
Nośność dla 2 zawiasów
Para zawiasów Invisacta 305 jest odpowiednia do zamontowania na drzwiach drewnianych o wymiarach 600/900 na 2100 i oferuje nośność 40 kg.
Drzwi o wysokości powyżej 2200 / 2300 mm
W przypadku drzwi o wysokości wynoszącej co najmniej 2200 mm, konieczne jest zastosowanie dodatkowego, trzeciego zawiasu, a w drzwiach o wysokości 2300 mm lub większej niezbędne jest zamontowanie czterech zawiasów.
Podczas instalacji należy zwrócić uwagę na to, aby zachować odpowiedni dystans pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego / dolnego zawiasu w prawidłowej odległości od górnej / dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na zamieszczonym obok obrazku.
Regulacja 3D
- Regulacja pozioma (mechaniczna): +/- 1 mm
- Regulacja pionowa (manualna): +/- 2 mm
- Regulacja głębokości (manualna): +/- 1 mm
Uniwersalność skrzydła
Zawiasy odpowiednie do drzwi lewych / prawych
Zawiasy Invisacta 305 mogą być stosowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania zarówno w drzwiach znajdujących się w domach i mieszkaniach, jak i w drzwiach w obiektach użyteczności publicznej takich jak: biura, urzędy, obiekty noclegowe itp.
Symetryczny montaż zawiasów na skrzydle
Uniwersalność skrzydła jest możliwa do uzyskania przy symetrycznym montażu zawiasów oraz zainstalowaniu klamki w połowie wysokości skrzydła. Wówczas obracając skrzydło w osi pionowej i/lub poziomej, uzyskuje się skrzydło lewe lub prawe.
Głębokość frezowania
Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 21 mm.
Dedykowane przyrządy montażowe
Na osobne zamówienie można zaopatrzyć się w specjalne przyrządy do montażu (aluminiowy oraz wykonany z nylonu), umożliwiające precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.
Prawidłowe osadzenie zawiasów
Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, nawet tych intensywnie użytkowanych. Zamieszczony obok film prezentuje poprawnie wyfrezowane otwory pod zawiasy Invisacta.
Akcesoria dodatkowe
Oprócz dedykowanych przyrządów montażowych, akcesoria montażowe obejmują również płytkę montażową oraz zestawy podkładek dystansowych.
Stabilizator skrzydła
Kolejnym praktycznym rozwiązaniem jest zastosowanie stabilizatora skrzydła, który utrzymuje skrzydło w jednej linii z ościeżnicą, zapobiegając deformacji skrzydła oraz ułatwiając pracę zawiasów.
Nakładki wciskane
Do zawiasów Invisacta 305 można również dokupić nakładki dostępne w kilku wariantach wykończeń kolorystycznych i montowane na wcisk. Dzięki ich zastosowaniu można łatwo dopasować zawias do kolorystyki skrzydła drzwi, a nawet do wystroju konkretnego pomieszczenia.
Marka
Otlav to uznana europejska marka specjalizująca się w produkcji zawiasów do drzwi i do okien od ponad 50 lat. Produkcja odbywa się w jednej z najnowocześniejszych fabryk w Europie, a najważniejszymi cechami produkowanych zawiasów są ich wysoka jakość oraz funkcjonalność. Najwyższe standardy, którymi kieruje się Otlav dotyczą nie tylko samych produktów, ale także całej działalności firmy, szacunku dla pracowników oraz środowiska naturalnego.
Parametry techniczne
| Producent: | Otlav |
| Seria: | Invisacta 305 |
| Materiał | Znal, Polimer |
| Wykończenie | NO - niklowane |
| Materiał drzwi | Drewniane, Aluminiowe |
| Nośność dla 2 zawiasów (kg) | 40 |
| Minimalna grubość drzwi (mm) | 30 |
| Wysokość zawiasu | 120 / 120 mm |
| Szerokość zawiasu | 30 / 30 mm |
| Głębokość zawiasu | 30 / 21 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | + 1 mm, - 1 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 2 mm, - 2 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 7 osi obrotu |
| Kąt otwarcia | 180° |
Warianty produktu
ZAWIAS WPUSZCZANY INVISACTA 305 3-D TPP 40 KG NIKLOWANY MATOWY
![ZAWIAS WPUSZCZANY INVISACTA 305 3-D TPP 40 KG [Z NASADKAMI GC300010J102] CHROMOWANY MATOWY](https://www.novet.eu/upload/default/thumbs/b2b/product_list/images/product-images/in305120v705/zawiasy-in305120v705-zawias-wpuszczany-do-drzwi-invisacta-305-3-d-tpp-40-kg-zdjecie-kolorowe.png "ZAWIAS WPUSZCZANY INVISACTA 305 3-D TPP 40 KG [Z NASADKAMI GC300010J102] CHROMOWANY MATOWY")

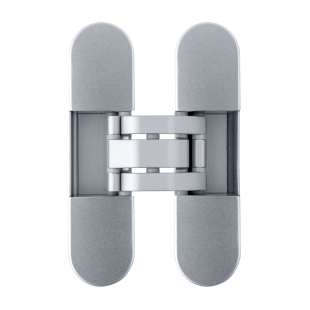

ZAWIAS WPUSZCZANY INVISACTA 305 3-D TPP 40 KG [Z NASADKAMI GC300010J102] CHROMOWANY MATOWY
