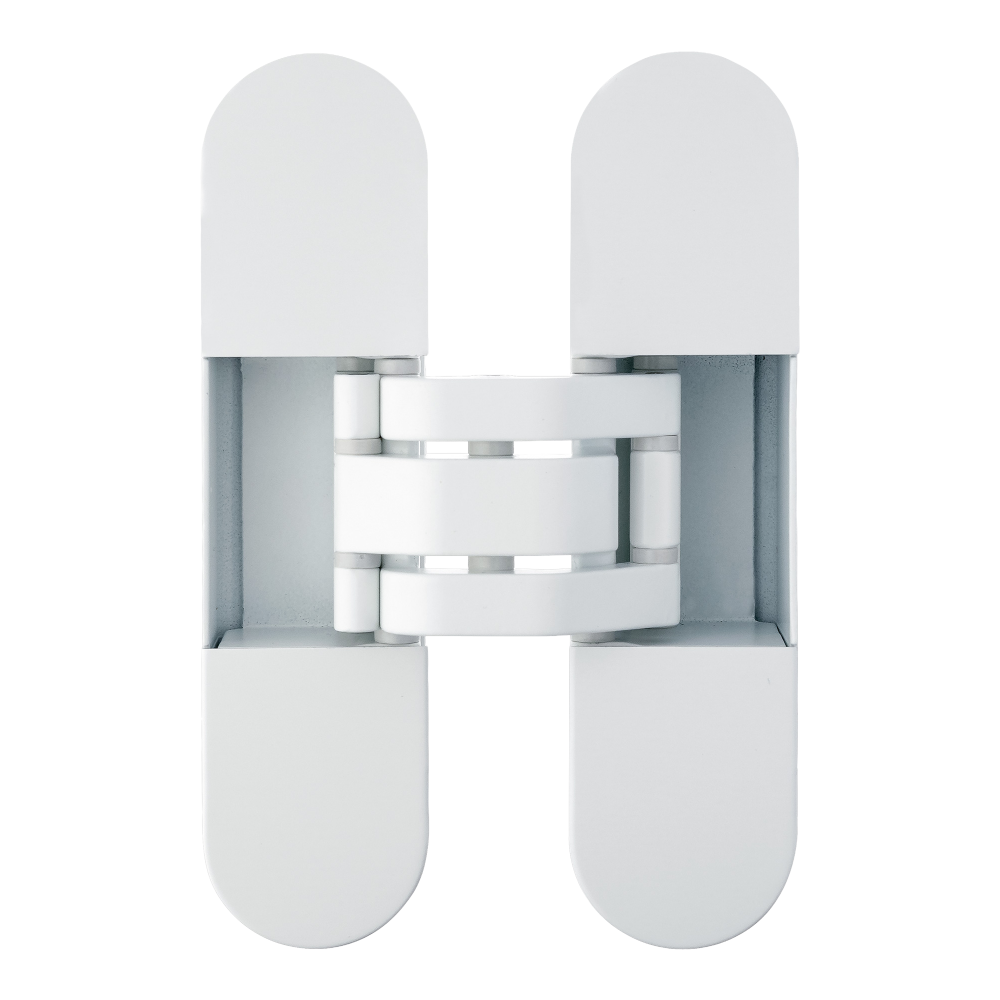

ZAWIAS WPUSZCZANY INVISACTA 303 3-D 80 KG LAKIEROWANY NA BIAŁO RAL 9016
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach. Dedykowany do drewnianych drzwi bezprzylgowych o minimalnej grubości skrzydła 36 ÷ 44 mm i maksymalnej wadze 80 kg. Przebadany na 45 minut odporności ogniowej. Posiada wykończenie 9P - lakierowane na biało RAL 9016.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | Invisacta 303 |
| Materiał | Znal, Aluminium |
| Wykończenie | 9P - lakierowane na biało RAL 9016 |
| Do drzwi | Przeciwpożarowych |
| Materiał drzwi | Drewniane, Aluminiowe |
| Nośność dla 2 zawiasów (kg) | 80 |
Zawiasy w ilości zależnej od rodzaju opakowania.
Parametry techniczne
| Producent: | Otlav |
| Seria: | Invisacta 303 |
| Materiał | Znal, Aluminium |
| Wykończenie | 9P - lakierowane na biało RAL 9016 |
| Do drzwi | Przeciwpożarowych |
| Materiał drzwi | Drewniane, Aluminiowe |
| Nośność dla 2 zawiasów (kg) | 80 |
| Minimalna grubość drzwi (mm) | 36 ÷ 44 |
| Wysokość zawiasu | 120 / 120 mm |
| Szerokość zawiasu | 30 / 30 mm |
| Głębokość zawiasu | 30 / 21 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | + 1 mm, - 1 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 2 mm, - 2 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 7 osi obrotu |
| Ogniotrwałość (min) | 45 |
| Kąt otwarcia | 180° |
Warianty produktu
ZAWIAS WPUSZCZANY INVISACTA 303 3-D 80 KG LAKIEROWANY NA BIAŁO RAL 9016
ZAWIAS WPUSZCZANY INVISACTA 303 3-D 80 KG CHROMOWANY MATOWY
ZAWIAS WPUSZCZANY INVISACTA 303 3-D 80 KG NIKLOWANY MATOWY
Produkty podobne
Produkty uzupełniające
PŁYTKA WZMACNIAJĄCA INVISACTA 300/303/305 GALWANIZOWANA NA BIAŁO
PODKŁADKI DYSTANSOWE INVISACTA 300/303/305 (12 szt. x 0,5mm + 12 szt. x 4mm), NIEBIESKIE
STABILIZATOR INVISACTA 300 CHROMOWANY MATOWY
PODKŁADKI DYSTANSOWE INVISACTA 300/303/305 (12 szt. x 0,5mm + 12 szt. x 3mm), CZERWONE
PODKŁADKI DYSTANSOWE INVISACTA 300/303/305 (12 szt. x 0,5mm + 12 szt. x 2mm), ZIELONE
STABILIZATOR INVISACTA 300 GALWANIZOWANY NA BIAŁO
STABILIZATOR INVISACTA 300 NIKLOWANY MATOWY
PODKŁADKI DYSTANSOWE INVISACTA 300/303/305 (12 szt. x 0,5mm + 12 szt. x 1mm), ŻÓŁTE
Przyrządy do montażu
BAZA PRZYRZĄDU DO MONTAŻU ZAWIASÓW INVISACTA NYLONOWA
BAZA PRZYRZĄDU DO MONTAŻU ZAWIASÓW INVISACTA ALUMINIOWA
![KOMPLET NAKŁADEK ALUMINIOWYCH [2 SZTUKI] NA PRZYRZĄD DO MONTAŻU ZAWIASU INVISACTA 300/303/305](https://www.novet.eu/upload/default/thumbs/b2b/product_list/images/product-images/mumas300g002/zawiasy-mumas300g002-komplet-nakladek-alu-2-szt-na-przyrzad-do-montazu-zawiasu-invisacta-300-303-305-zdjecie-kolorowe.png "KOMPLET NAKŁADEK ALUMINIOWYCH [2 SZTUKI] NA PRZYRZĄD DO MONTAŻU ZAWIASU INVISACTA 300/303/305")
![KOMPLET NAKŁADEK NYLONOWYCH [2 SZT.] NA PRZYRZĄD DO MONTAŻU ZAWIASU INVISACTA IN300/303/305](https://www.novet.eu/upload/default/thumbs/b2b/product_list/images/product-images/mumas300r004/zawiasy-mumas300r004-komplet-nakladek-nylonowych-2-szt-na-przyrzad-do-montazu-zawiasu-zdjecie-kolorowe.png "KOMPLET NAKŁADEK NYLONOWYCH [2 SZT.] NA PRZYRZĄD DO MONTAŻU ZAWIASU INVISACTA IN300/303/305")
Pliki do pobrania
Instrukcje montażu
Rozmiar pliku: 435 KB
Rozmiar pliku: 3 MB
Rozmiar pliku: 3 MB
Certyfikaty
Rozmiar pliku: 118 KB
Rozmiar pliku: 123 KB
Rozmiar pliku: 314 KB
Rysunki techniczne
Rozmiar pliku: 687 KB
Rozmiar pliku: 162 KB
Otlav to włoska marka posiadająca ponad 50 lat doświadczenia w projektowaniu oraz produkcji zawiasów do drzwi i okien. Jej oferta obejmuje zawiasy wpuszczane, wkręcane, przykręcane, przykręcano-wkręcane, a także przyrządy montażowe, nakładki, nasadki do zawiasów, stabilizatory skrzydła oraz inne akcesoria. Wzrost zainteresowania rozwiązaniami Otlav na przestrzeni ostatnich lat zapewnił firmie dynamiczny rozwój, dzięki czemu uzyskała ona wiodącą pozycję na rynku. Aby sprostać rosnącemu zapotrzebowaniu klientów i skrócić terminy dostaw, w zakładach Otlav wdrożony został całkowicie zautomatyzowany proces produkcji i magazynowania wyrobów gotowych. Obecnie Otlav eksportuje swoje produkty nie tylko do państw europejskich, ale także do kilkudziesięciu krajów położonych na innych kontynentach.
