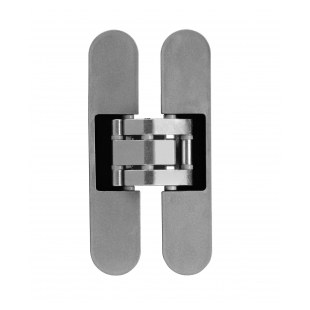

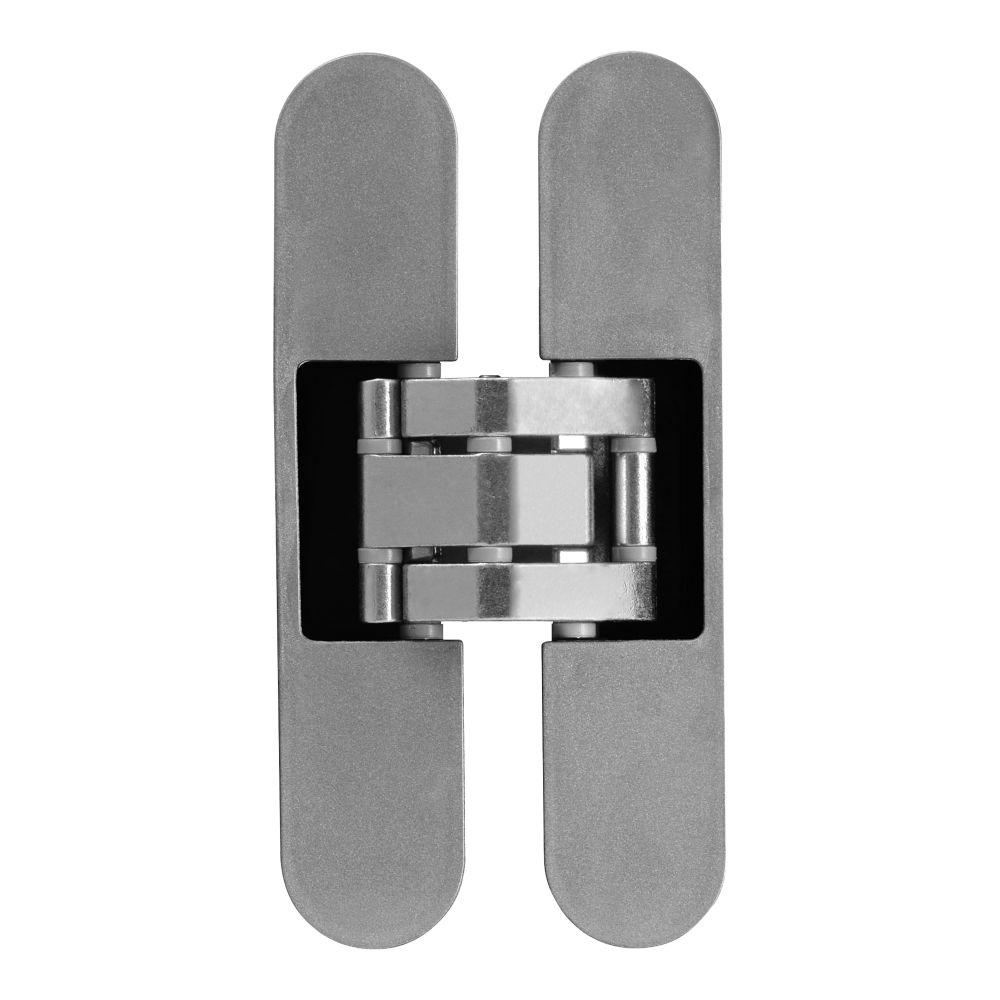

ZAWIAS WPUSZCZANY INVISACTA 232 2-D TPP 30 KG [A] (NAKŁADKI) GALWANIZOWANY NA BIAŁO

Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami.

Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na zamieszczonej obok grafice.

Para zawiasów Invisacta 232 zamontowanych na drzwiach drewnianych o wymiarach 900 na 2100 mm oferuje nośność 30 kg.

W przypadku skrzydła o wysokości 2200-2290 mm konieczne jest zamontowanie trzeciego zawiasu.

W celu wykonania montażu zawiasów należy zaopatrzyć się zarówno w zawias oznaczony literą "A", jak i zawias oznaczony literą "B".

Zawias z literą „A” należy zamontować w górnej części skrzydła, a zawias z literą „B” w dolnej części skrzydła, jak ilustruje to rysunek. Model zawiasu oznaczony literą „B” jest minimalnie głębiej osadzony w ościeżnicy i zapobiega obwieszaniu się skrzydła oraz jego kolizji z ościeżnicą.

Rekomendowane śruby

Do montażu tego modelu zawiasu rekomendowane jest stosowanie śrub do prasowanego drewna lub do płyt wiórowych z łbem cylindrycznym z wgłębieniem krzyżowym DIN 7505-B, których minimalna długość wynosi 25 mm.

Dzięki prawidłowo wykonanemu montażowi zawiasów, można w łatwy sposób wyregulować położenie skrzydła.

• Regulacja pionowa (manualna): +/- 2 mm
• Regulacja głębokości (manualna): +/- 1 mm

Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
