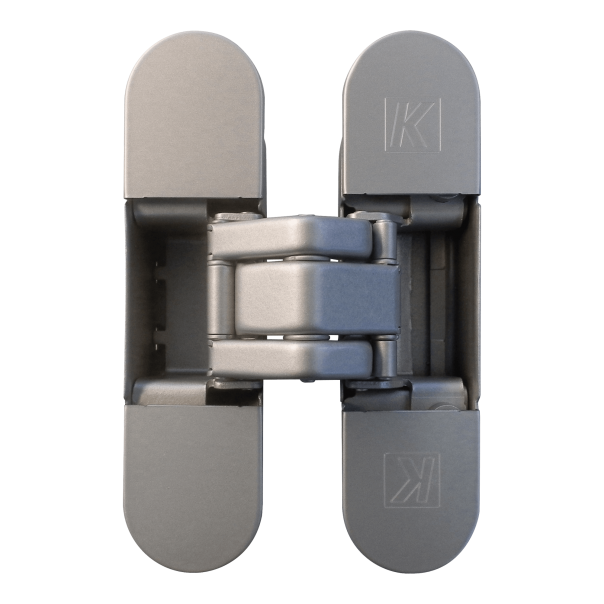

ZAWIAS WPUSZCZANY ATOMIKA K8000 CHROMOWANY MATOWY

Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych o grubości skrzydła 38-45 mm. Siedem osi obrotu powoduje zmniejszone tarcie, płynny ruch ramion zawiasu oraz wpływa korzystnie na jego trwałość i nośność.

Atomika to rewolucyjny model zawiasu wyróżniający się swoją konstrukcją, zastosowanym materiałem, technologią produkcji oraz funkcjonalnością. Projekt zawiasu został stworzony w oparciu o analizę FEM (Fine Elements Method). Dzięki jej wykorzystaniu możliwe było ustalenie wytrzymałości poszczególnych elementów zawiasu, dokonanie oceny rozkładu ciężaru i napięcia oraz wyeliminowanie słabych punktów.

Cały zawias został wykonany z niskostopowej stali o wysokiej wytrzymałości. Dzięki temu Atomika posiada zwiększoną odporność na działanie wysokich i niskich temperatur, ognia oraz na korozję. Dodatkowo stop HSLA, z którego wyprodukowano zawias cechuje ponad dwukrotnie większa wytrzymałość na rozciąganie od znalu, a także mniejsza niż w przypadku stali węglowej podatność na odkształcenia mechaniczne.

Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle

Atomika K8000 - 60 kg (max) - 2 zawiasy

Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.

Zawiasy Atomika (K8000) są odpowiednie do zainstalowania na drzwiach bezprzylgowych. Mogą być stosowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do drzwi zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.

Dokumenty techniczne

Model Atomika (K8000) został przetestowany na 200 000 cykli pracy. Jego właściwości potwierdza Deklaracja Właściwości Użytkowych oraz Raport z badań. Oba dokumenty zostały wystawione przez firmę Krona Koblenz, która jest producentem zawiasu.

Ponadto zawias został przebadany na 30 minut odporności ogniowej co sprawia, że może być stosowany w drzwiach przeciwpożarowych i/lub dymoszczelnych. Potwierdzają to certyfikaty instytutów Applus Laboratories (LGAI), UL oraz GOST R. Model Atomika (K8000) został również poddany trwającemu 240 godzin badaniu w komorze solnej.

Montaż

Minimalna głębokość frezowania w ościeżnicy niezbędna do zamontowania zawiasów Atomika K8000 wynosi 21 mm.

W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.

Użytkowanie - regulacja 3D

Po zamontowaniu zawiasów, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja jest wykonywana za pomocą klucza imbusowego i nie wymaga demontażu skrzydła.

• Regulacja w poziomie: +/-1 mm
• Regulacja w pionie: +/-3 mm
• Regulacja głębokości: +/-1 mm

Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
