ZAWIAS PIVOT 65 SHADOW, DO 65 kg, SREBRNY
Zawias do drzwi drewnianych typu pivot o grubości skrzydła 35-50 mm i maksymalnej wadze 65 kg. Dostarczany w komplecie wraz z kluczem imbusowym, wkrętami do montażu oraz nylonowymi zatyczkami.
Zobacz pełny opis| Producent: | JNF |
| Seria: | Pivot 65 |
| Materiał | Stal nierdzewna AISI 304 |
| Wykończenie | Srebrne |
| Rodzaj zawiasu | Pivotowy |
| Materiał drzwi | Drewniane |
| Do drzwi | Wewnętrznych, Pivotowych |
Zawias, akcesoria montażowe, instrukcja.
Opis produktu
Zawias wpuszczany składający się z części górnej oraz z części dolnej. Dedykowany zarówno do drzwi otwieranych w jednym, jak i w obu kierunkach. Jest wykonany ze stali nierdzewnej i występuje w wykończeniu srebrnym. Kąt obrotu zawiasu wynosi 360°.
Dobór
Zawias 65 SHADOW posiadający kod IN.05.208 jest odpowiedni do zamontowania w drewnianych drzwiach o maksymalnej wadze 65 kg i grubości skrzydła 35-50 mm. Jest dedykowany zarówno do drzwi otwieranych w jednym, jak i w obu kierunkach.
Montaż

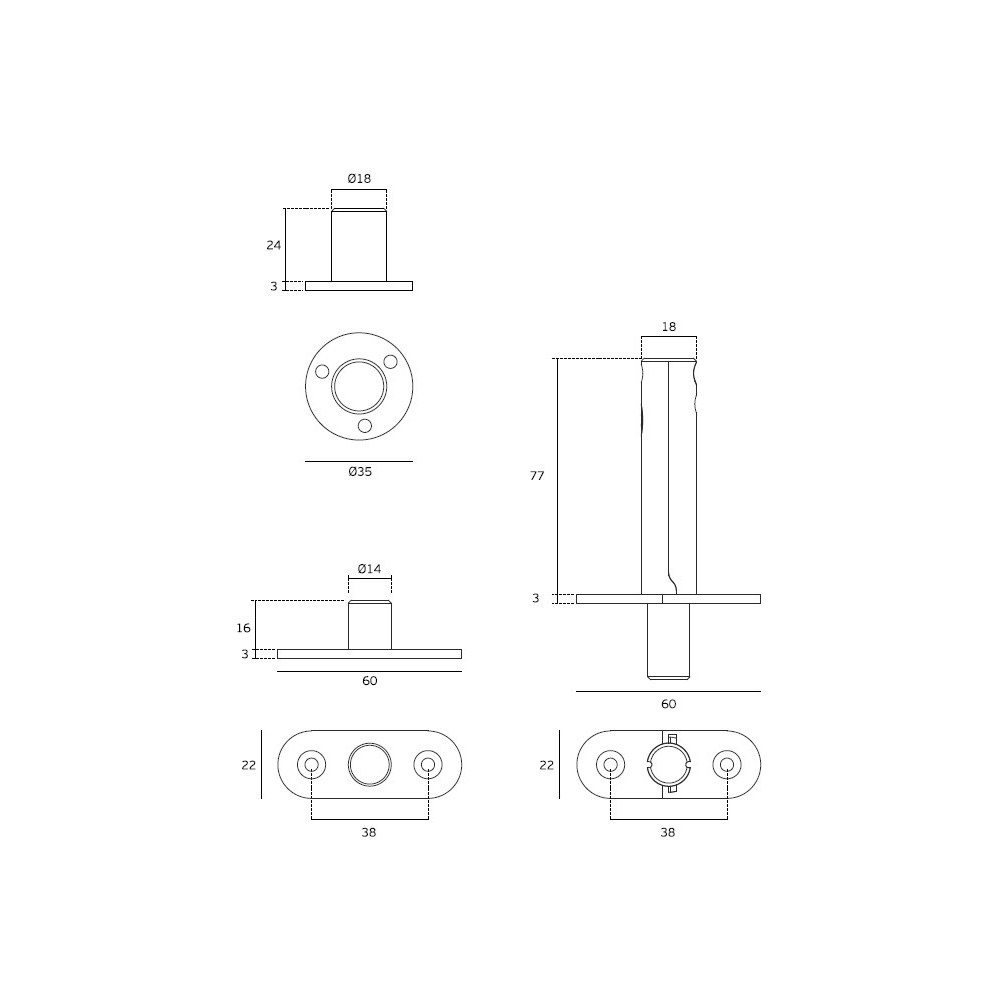

Poniższe rysunki techniczne przedstawiają budowę oraz sposób montażu zawiasu. W przypadku górnej części zawiasu odległość od osi zawiasu do krawędzi skrzydła nie może być mniejsza niż 50 mm.
Parametry techniczne
| Producent: | JNF |
| Seria: | Pivot 65 |
| Materiał | Stal nierdzewna AISI 304 |
| Wykończenie | Srebrne |
| Rodzaj zawiasu | Pivotowy |
| Materiał drzwi | Drewniane |
| Do drzwi | Wewnętrznych, Pivotowych |
| Nośność dla kompletu (kg) | 65 |
| Minimalna grubość drzwi (mm) | 35 |
| Odległość osi zawiasu od krawędzi skrzydła (mm) | 50 |
| Szczelina (mm) | 6 |
| Kąt obrotu | 360° |
Pliki do pobrania
Rysunki techniczne
Rozmiar pliku: 9 KB
Rozmiar pliku: 13 KB
Rozmiar pliku: 107 KB
Rozmiar pliku: 4 MB
Rozmiar pliku: 19 KB
Instrukcje montażu
Rozmiar pliku: 1 MB
JNF to portugalski producent okuć do drzwi i okien, obecny na rynku nieprzerwanie od 1965 roku. Oprócz siedziby w Portugalii, posiada również swój showroom w hiszpańskiej Barcelonie. Jednym z obszarów działalności firmy jest opracowywanie i wytwarzanie wysokiej jakości zawiasów do masywnych drzwi typu pivot. Konstrukcja i mechanizm działania wielu modeli takich zawiasów podlega międzynarodowej ochronie patentowej. JNF dba o ciągłe rozwijanie i udoskonalanie oferowanych rozwiązań, które trafiają do odbiorców nie tylko w Europie, ale także w innych zakątkach świata. Firma posiada własne laboratorium, w którym wnikliwie bada wytwarzane produkty oraz testuje nowe prototypowe rozwiązania.
