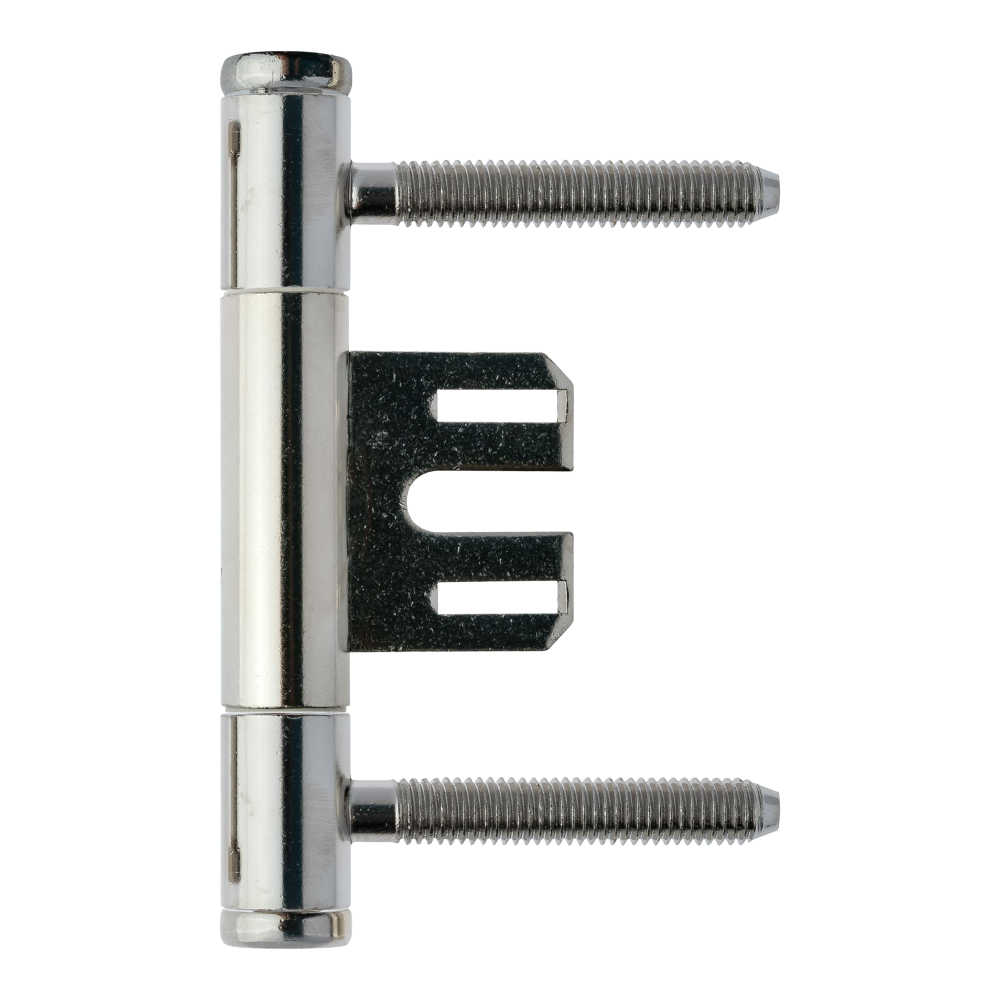

ZAWIAS OT 335 150 Z PŁYTKĄ NIKLOWANY MATOWY
Zawias OT 335 o średnicy 15 mm z płytką. Dedykowany do montażu drewnianych drzwi przylgowych o maksymalnej wadze 60 kg. Odpowiedni do zastosowania w drzwiach dymoszczelnych i/lub przeciwpożarowych. Posiada wykończenie N4 - niklowane matowe.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | OT 335 |
| Materiał | Stal |
| Wykończenie | N4 - niklowane matowe |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Rodzaj zawiasu | Przykręcano-wkręcany |
| Średnica (mm) | 15 |
Zawiasy w ilości wg rodzaju opakowania.
Opis produktu
Zawias OT 335 o średnicy 15 mm z płytką jest dedykowany do zastosowania w drewnianych drzwiach przylgowych, także przeciwpożarowych zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Jest wykonany ze stali i występuje w wykończeniu niklowanym matowym.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów OT 335 o średnicy 15 mm należy zastosować na skrzydle o wadze do 60 kg w zależności od jego wysokości i szerokości.
.jpg)
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Parametry techniczne
| Producent: | Otlav |
| Seria: | OT 335 |
| Materiał | Stal |
| Wykończenie | N4 - niklowane matowe |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Rodzaj zawiasu | Przykręcano-wkręcany |
| Średnica (mm) | 15 |
| Ilość trzpieni | 2 |
| Nośność dla 2 zawiasów (kg) | 60 |
| Materiał drzwi | Drewniane |
| Materiał ościeżnicy | Stalowa |
| Rodzaj drzwi | Z przylgą |
| Regulacja | Tak |
Warianty produktu
ZAWIAS OT 335 150 Z PŁYTKĄ NIKLOWANY MATOWY
ZAWIAS OT 335 150 Z PŁYTKĄ STAL NIERDZEWNA MATOWA
ZAWIAS OT 335 150 Z PŁYTKĄ LAKIEROWANY NA CZARNO RAL 9005
Produkty podobne
Produkty uzupełniające
KIESZEŃ METALOWA DO OT 100/101/335
PODKŁADKA DO ZAWIASU OT CI335
Pliki do pobrania
Rysunki techniczne
Rozmiar pliku: 165 KB
Otlav to włoska marka posiadająca ponad 50 lat doświadczenia w projektowaniu oraz produkcji zawiasów do drzwi i okien. Jej oferta obejmuje zawiasy wpuszczane, wkręcane, przykręcane, przykręcano-wkręcane, a także przyrządy montażowe, nakładki, nasadki do zawiasów, stabilizatory skrzydła oraz inne akcesoria. Wzrost zainteresowania rozwiązaniami Otlav na przestrzeni ostatnich lat zapewnił firmie dynamiczny rozwój, dzięki czemu uzyskała ona wiodącą pozycję na rynku. Aby sprostać rosnącemu zapotrzebowaniu klientów i skrócić terminy dostaw, w zakładach Otlav wdrożony został całkowicie zautomatyzowany proces produkcji i magazynowania wyrobów gotowych. Obecnie Otlav eksportuje swoje produkty nie tylko do państw europejskich, ale także do kilkudziesięciu krajów położonych na innych kontynentach.
