ZAWIAS OT 300 130 GALWANIZOWANY NA BIAŁO

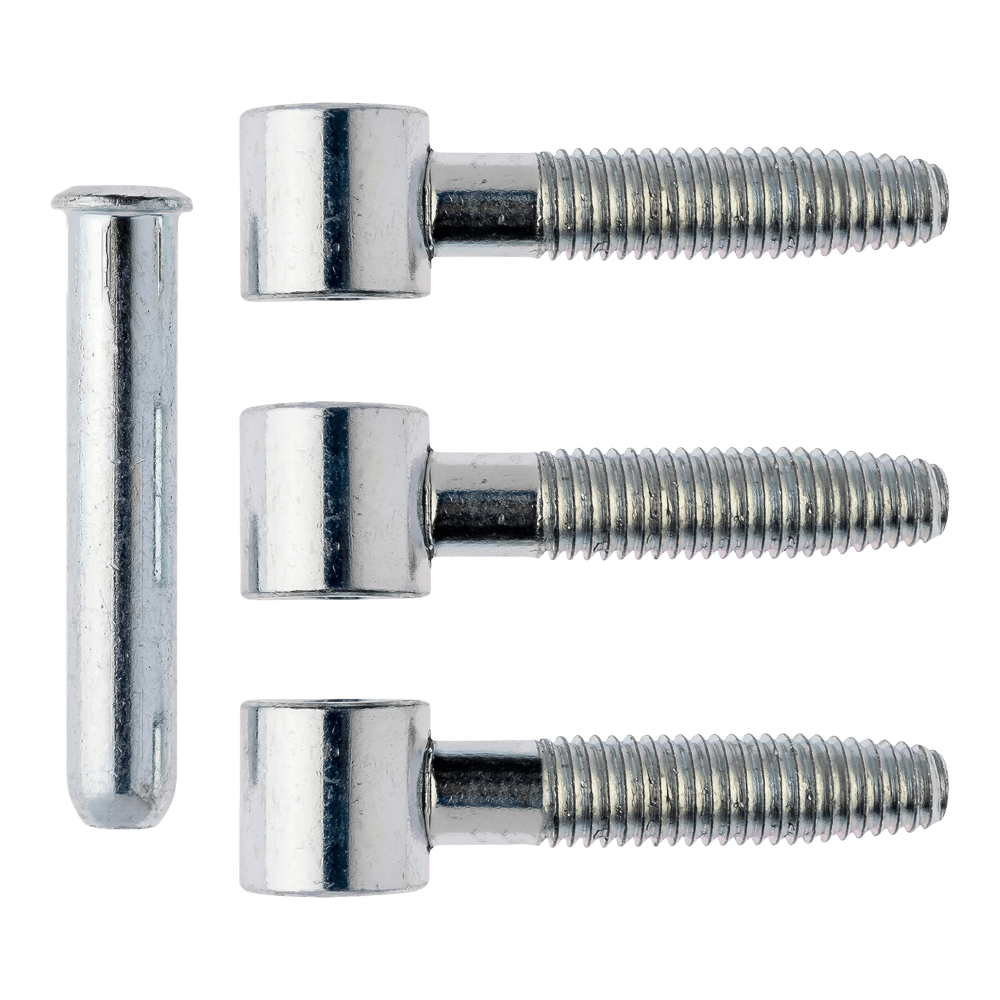

Zawias OT 300 o średnicy 13 mm wyposażony w trzy trzpienie o długości 35 mm. Dedykowany do zastosowania w drewnianych drzwiach przylgowych o maksymalnej wadze 20 kg. Jest wykonany ze stali i posiada wykończenie H0 - galwanizowane na biało.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | OT 300 |
| Materiał | Stal |
| Wykończenie | H0 - galwanizowane na biało |
| Do drzwi | Wewnętrznych |
| Rodzaj zawiasu | Wkręcany |
| Średnica (mm) | 13 |
Środkowa część zawiasu w ilości zależnej od rodzaju opakowania.
Opis produktu
Zawias OT 300 o średnicy 13 mm został wykonany ze stali nierdzewnej i występuje w wykończeniu galwanizowanym na biało. Jest dedykowany do zastosowania na drzwiach przylgowych wykonanych z drewna. Został wyposażony w trzy trzpienie, każdy z nich ma długość 35 mm.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów OT 300 o średnicy 13 mm należy zastosować na skrzydle o wadze do 20 kg w zależności od jego wysokości i szerokości.
.jpg)
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut T2i przeprowadził badania właściwości użytkowych zgodnie z wymogami zunifikowanej europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 3, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania.
Parametry techniczne
Produkty podobne
Przyrządy do montażu
WIERTŁO DWUSTOPNIOWE średnica=5.3/6.7mm
PRZYRZĄD DO MONTAŻU ZAWIASÓW OT 055130, 190130, 300130
Pliki do pobrania
Certyfikaty
Rozmiar pliku: 33 KB
Rysunki techniczne
Rozmiar pliku: 26 KB
Otlav to włoska marka posiadająca ponad 50 lat doświadczenia w projektowaniu oraz produkcji zawiasów do drzwi i okien. Jej oferta obejmuje zawiasy wpuszczane, wkręcane, przykręcane, przykręcano-wkręcane, a także przyrządy montażowe, nakładki, nasadki do zawiasów, stabilizatory skrzydła oraz inne akcesoria. Wzrost zainteresowania rozwiązaniami Otlav na przestrzeni ostatnich lat zapewnił firmie dynamiczny rozwój, dzięki czemu uzyskała ona wiodącą pozycję na rynku. Aby sprostać rosnącemu zapotrzebowaniu klientów i skrócić terminy dostaw, w zakładach Otlav wdrożony został całkowicie zautomatyzowany proces produkcji i magazynowania wyrobów gotowych. Obecnie Otlav eksportuje swoje produkty nie tylko do państw europejskich, ale także do kilkudziesięciu krajów położonych na innych kontynentach.
