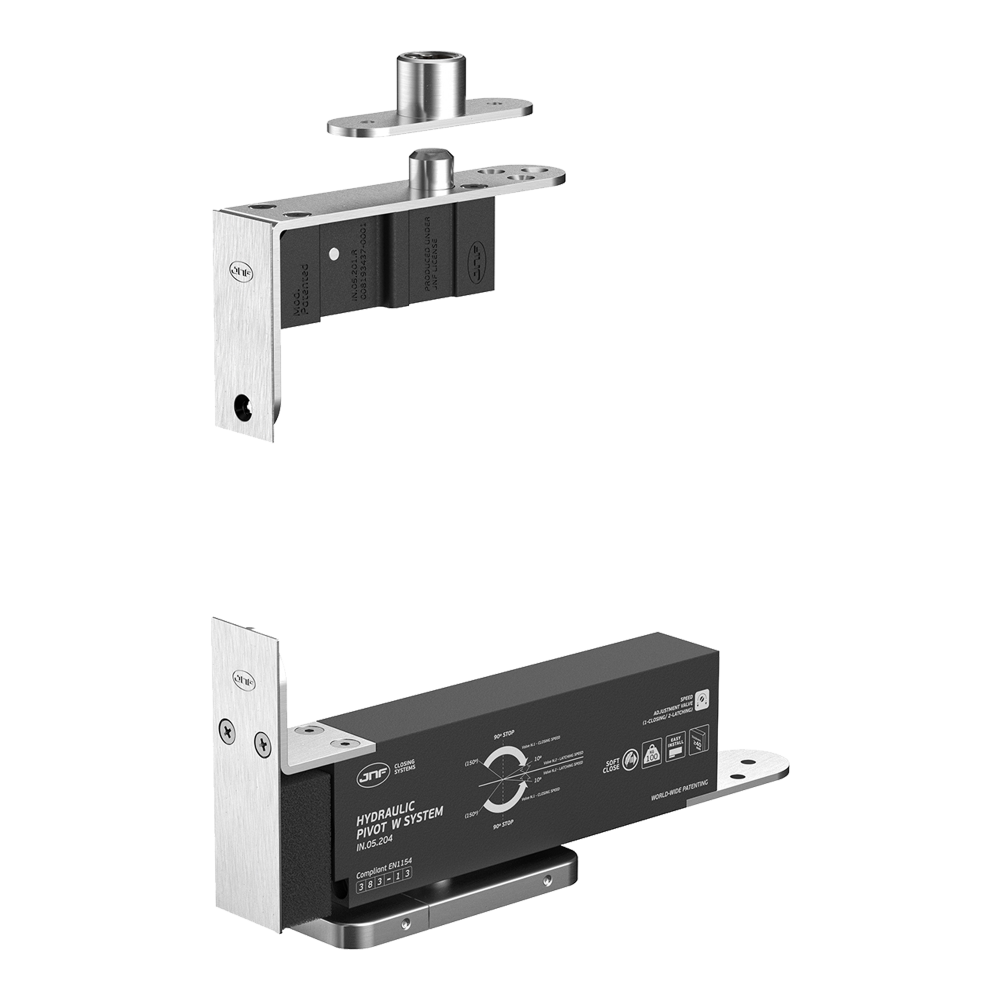

ZAWIAS HYDRAULICZNY PIVOT 100 EDGE DO 100 kg, PRZYTRZYMANIE OTWARCIA, SREBRNY

Dobór

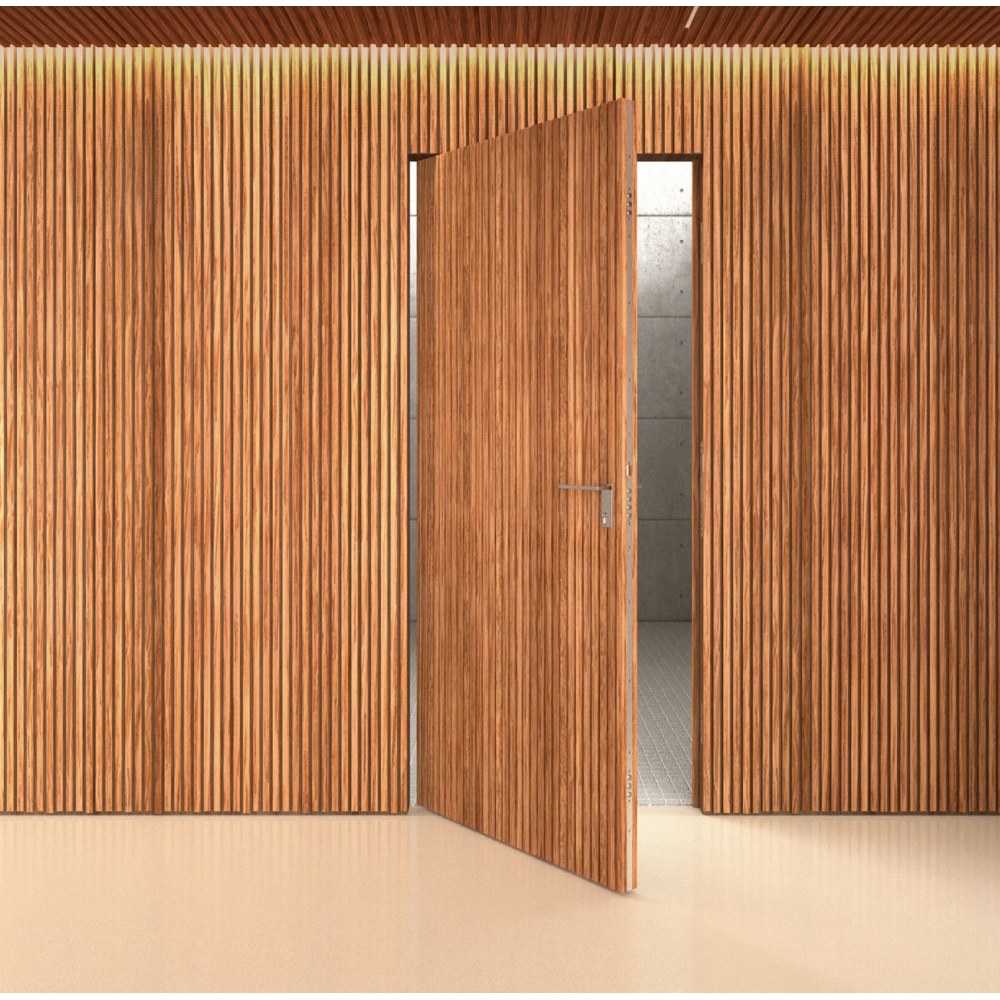

Zawias jest odpowiedni do zastosowania w drzwiach drewnianych typu pivot o maksymalnej wadze 100 kg, maksymalnej szerokości 1000 mm oraz grubości skrzydła minimum 40 mm. Posiada możliwość regulacji położenia drzwi w zakresie +/- 3 mm oraz funkcję przytrzymania otwarcia przy położeniu 90°. Kąt obrotu zawiasu wynosi +120°/-120° co oznacza, że skrzydło może być otwierane w obu kierunkach. Model 100 EDGE został wyposażony w mechanizm Soft Close, a ponadto umożliwia regulację szybkości zamykania i domykania drzwi.

Montaż

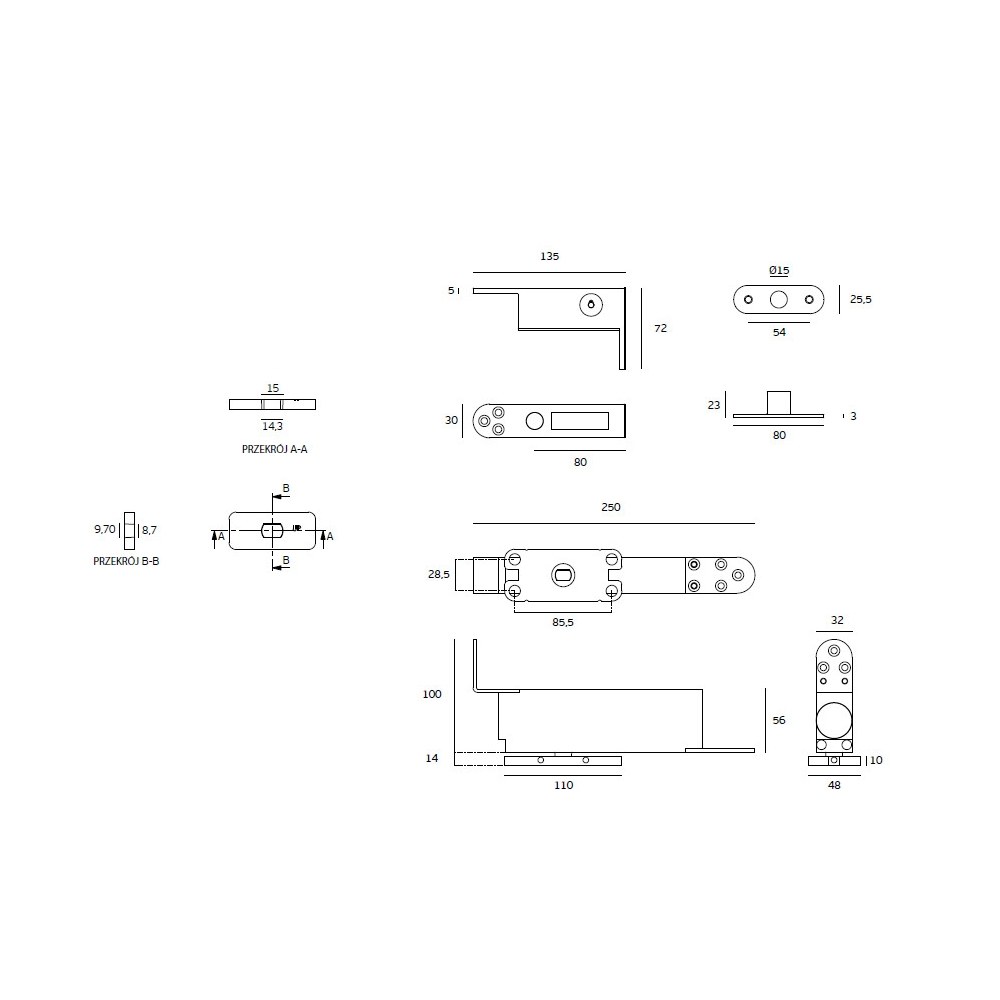

Zarówno dolna, jak i górna część zawiasu musi być montowana na krawędzi skrzydła. W górnej części zawiasu odległość od osi zawiasu do krawędzi skrzydła musi wynosić 80 mm (wymiar stały). Montaż dolnej części zawiasu do podłoża nie wymaga wykonywania prac murarskich, co znacznie ułatwia i przyspiesza instalację drzwi typu pivot. Ponadto dolna część zawiasu posiada funkcję regulacji położenia skrzydła w zakresie + / - 3 mm.

Użytkowanie

Zastosowany w zawiasie mechanizm krzywkowy stanowi zaawansowane rozwiązanie inżynieryjne, służące do przenoszenia ruchu. Pozwala na precyzyjną kontrolę siły w dowolnym momencie. W przeciwieństwie do mechanizmów zębatkowych, zależność między siłą, a kątem otwarcia nie jest liniowa, co pozwala na zwiększenie siły w końcowej fazie zamykania, przy zachowaniu łatwości i wygody obsługi. Drzwi wyposażone w zawiasy z mechanizmem krzywkowym umożliwiają dostęp osobom o ograniczonej mobilności i dzieciom, a ponadto nie powodują zmniejszenia siły zamykania w przypadku zastosowania zamków.

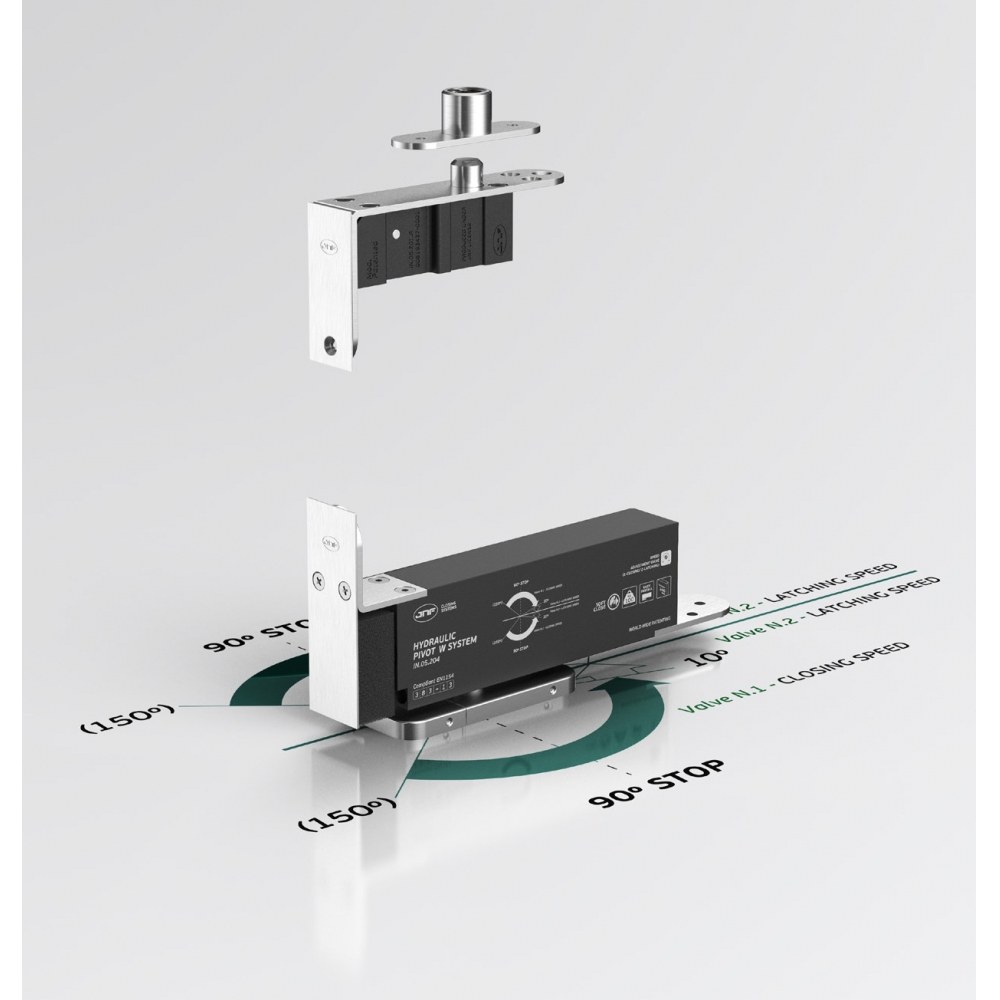

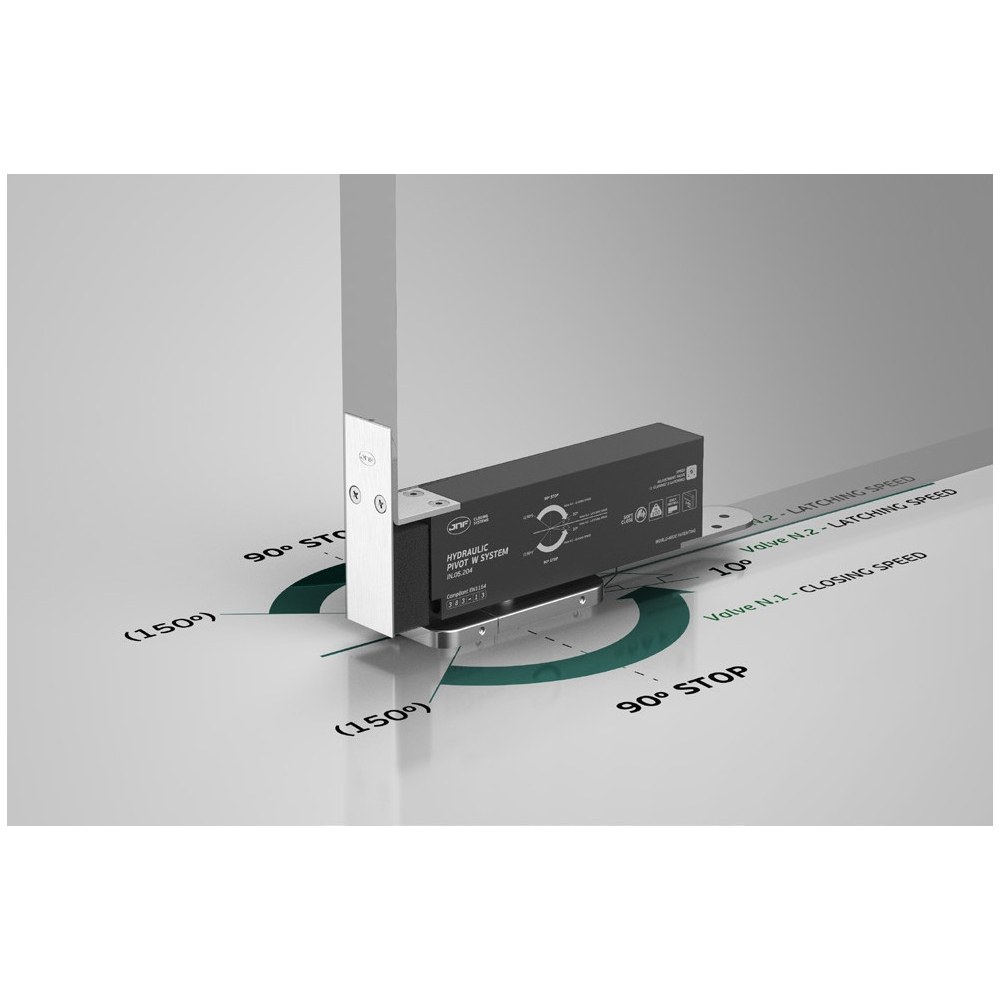

Regulacja szybkości zamykania / domykania skrzydła

Korzystając z zaworów, znajdujących się w dolnej części zawiasu, możliwe jest regulowanie szybkości zamykania i domykania skrzydła drzwiowego w taki sposób, jak zostało to zaprezentowane na poniższych rysunkach.
