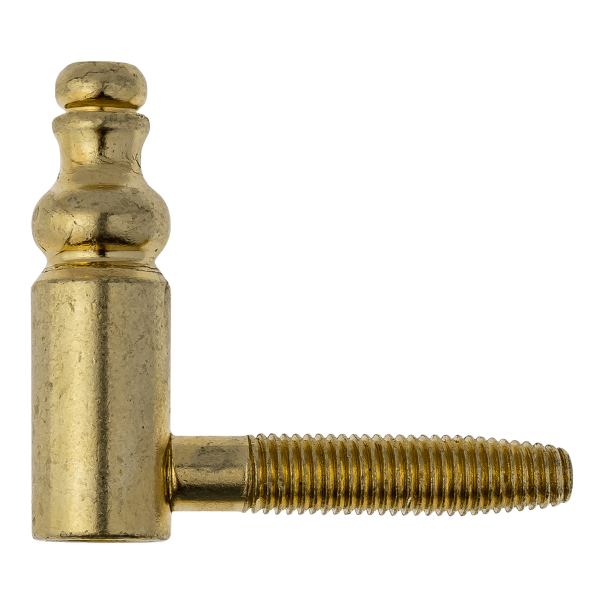

GÓRNA CZĘŚĆ ZAWIASU OT 190 140 8,1x40mm MOSIĄDZOWANA
Górna część zawiasu OT 190 o średnicy 14 mm wyposażona w jeden trzpień o długości 40 mm. Dedykowana do zastosowania wraz z dolną częścią na drzwiach przylgowych wykonanych z drewna. Odpowiednia do drzwi o maksymalnej wadze kg. Posiada wykończenie O0 - mosiądzowane.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | OT 190 |
| Materiał | Stal |
| Wykończenie | O0 - mosiądzowane |
| Do drzwi | Wewnętrznych |
| Rodzaj zawiasu | Wkręcany |
| Średnica (mm) | 14 |
Górna część zawiasu w ilości zależnej od rodzaju opakowania.
Opis produktu
Górna część zawiasu OT 190 o średnicy 14 mm została wykonana ze stali i wyposażona w jeden trzpień o długości 40 mm. Jest dedykowana do zastosowania wraz z dolną częścią na drzwiach przylgowych wykonanych z drewna. Występuje w wykończeniu mosiądzowanym.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów OT 190 o średnicy 14 mm należy zastosować na skrzydle o wadze do 60 kg w zależności od jego wysokości i szerokości.
.jpg)
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut T2i przeprowadził badania właściwości użytkowych zgodnie z wymogami zunifikowanej europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 3, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania.
Parametry techniczne
Produkty podobne
Przyrządy do montażu
PRZYRZĄD DO MONTAŻU ZAWIASÓW OT 055140, 190140, 300140
UCHWYT DO WKRĘCANIA ZAWIASÓW średnica 14mm
Pliki do pobrania
Certyfikaty
Rozmiar pliku: 33 KB

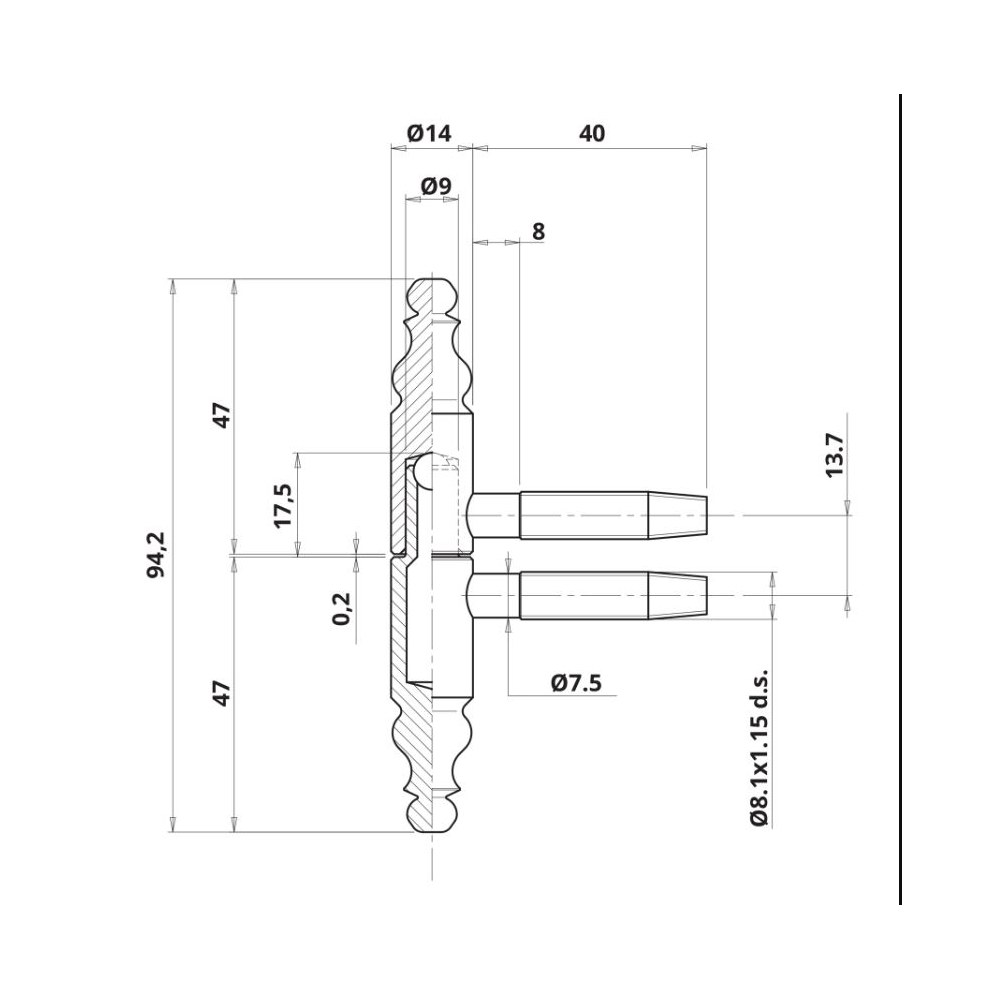

Rysunki techniczne
Rozmiar pliku: 106 KB
Otlav to włoska marka posiadająca ponad 50 lat doświadczenia w projektowaniu oraz produkcji zawiasów do drzwi i okien. Jej oferta obejmuje zawiasy wpuszczane, wkręcane, przykręcane, przykręcano-wkręcane, a także przyrządy montażowe, nakładki, nasadki do zawiasów, stabilizatory skrzydła oraz inne akcesoria. Wzrost zainteresowania rozwiązaniami Otlav na przestrzeni ostatnich lat zapewnił firmie dynamiczny rozwój, dzięki czemu uzyskała ona wiodącą pozycję na rynku. Aby sprostać rosnącemu zapotrzebowaniu klientów i skrócić terminy dostaw, w zakładach Otlav wdrożony został całkowicie zautomatyzowany proces produkcji i magazynowania wyrobów gotowych. Obecnie Otlav eksportuje swoje produkty nie tylko do państw europejskich, ale także do kilkudziesięciu krajów położonych na innych kontynentach.
