GÓRNA CZĘŚĆ ZAWIASU OT 100 135 M8x50 mm GALWANIZOWANA NA BIAŁO
Górna część zawiasu OT 100 o średnicy 13.5 mm wyposażona w jeden trzpień o długości 50 mm. Dedykowana do zastosowania wraz z dolną częścią na drzwiach przylgowych wykonanych z drewna. Odpowiednia do drzwi o maksymalnej wadze 40 kg. Posiada wykończenie H0 - galwanizowane na biało.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | OT 100 |
| Materiał | Stal |
| Wykończenie | H0 - galwanizowane na biało |
| Do drzwi | Wewnętrznych |
| Rodzaj zawiasu | Wkręcany |
| Średnica (mm) | 13.5 |
Górna część zawiasu w ilości zależnej od rodzaju opakowania.
Opis produktu
Górna część zawiasu OT 100 o średnicy 13,5 mm została wyposażona w jeden trzpień o długości 50 mm i występuje w wykończeniu galwanizowanym na biało.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Górna część zawiasu OT 100 o średnicy 13,5 mm jest dedykowana do zastosowania wraz z dolną częścią na drzwiach przylgowych wykonanych z drewna. Może zostać zamontowana zarówno w lewych, jak i w prawych skrzydłach drzwiowych o maksymalnej wadze 40 kg. Zawias wkręcany OT 100 jest przeznaczony do montażu w kieszeni.
Poniższa tabela informuje o tym, ile zawiasów OT 100 o średnicy 13,5 mm należy zastosować na skrzydle o wadze do 40 kg w zależności od jego wysokości i szerokości.
.jpg)
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Parametry techniczne
| Producent: | Otlav |
| Seria: | OT 100 |
| Materiał | Stal |
| Wykończenie | H0 - galwanizowane na biało |
| Do drzwi | Wewnętrznych |
| Rodzaj zawiasu | Wkręcany |
| Średnica (mm) | 13.5 |
| Ilość trzpieni | 1 |
| Nośność dla 2 zawiasów (kg) | 40 |
| Materiał drzwi | Drewniane, Metalowe |
| Materiał ościeżnicy | Drewniana |
| Rodzaj drzwi | Z przylgą |
| Montaż w kieszeni | Tak |
| Regulacja | Tak |
Produkty podobne
Pliki do pobrania
Certyfikaty
Rozmiar pliku: 34 KB

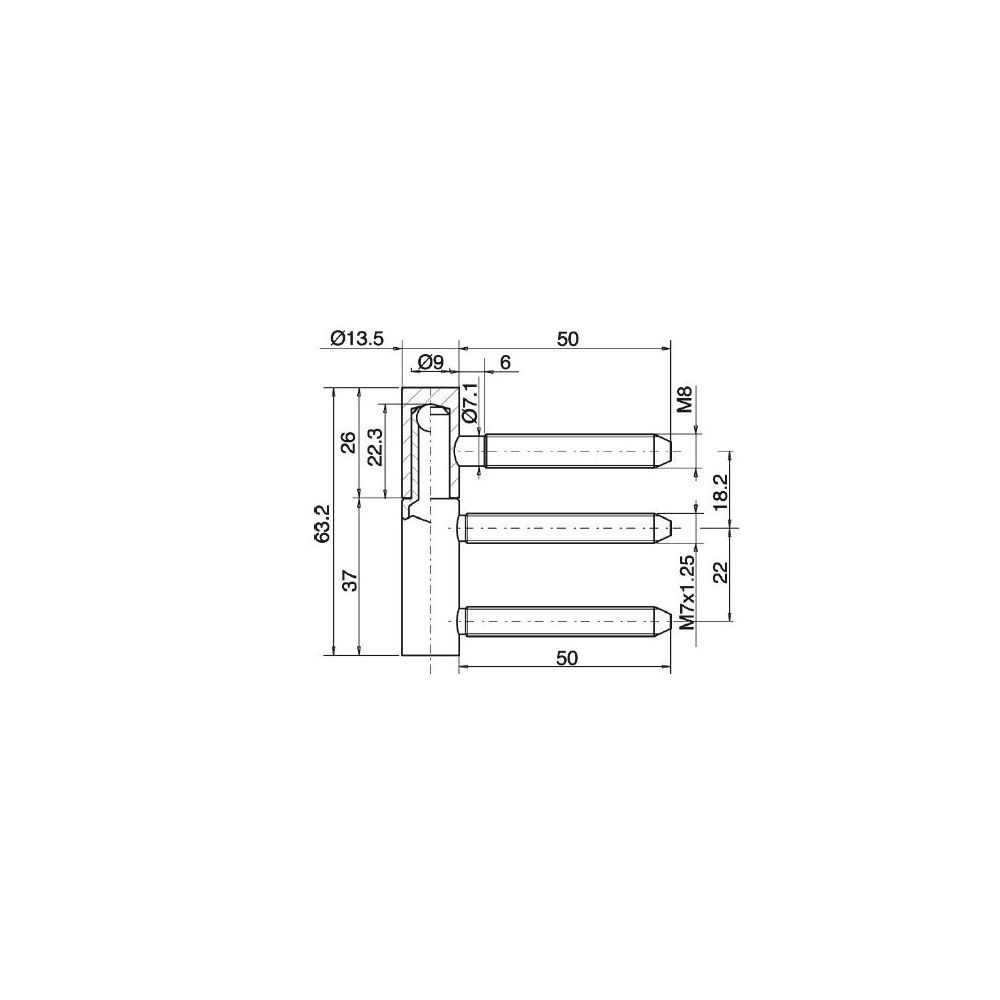

Rysunki techniczne
Rozmiar pliku: 17 KB
Otlav to włoska marka posiadająca ponad 50 lat doświadczenia w projektowaniu oraz produkcji zawiasów do drzwi i okien. Jej oferta obejmuje zawiasy wpuszczane, wkręcane, przykręcane, przykręcano-wkręcane, a także przyrządy montażowe, nakładki, nasadki do zawiasów, stabilizatory skrzydła oraz inne akcesoria. Wzrost zainteresowania rozwiązaniami Otlav na przestrzeni ostatnich lat zapewnił firmie dynamiczny rozwój, dzięki czemu uzyskała ona wiodącą pozycję na rynku. Aby sprostać rosnącemu zapotrzebowaniu klientów i skrócić terminy dostaw, w zakładach Otlav wdrożony został całkowicie zautomatyzowany proces produkcji i magazynowania wyrobów gotowych. Obecnie Otlav eksportuje swoje produkty nie tylko do państw europejskich, ale także do kilkudziesięciu krajów położonych na innych kontynentach.
