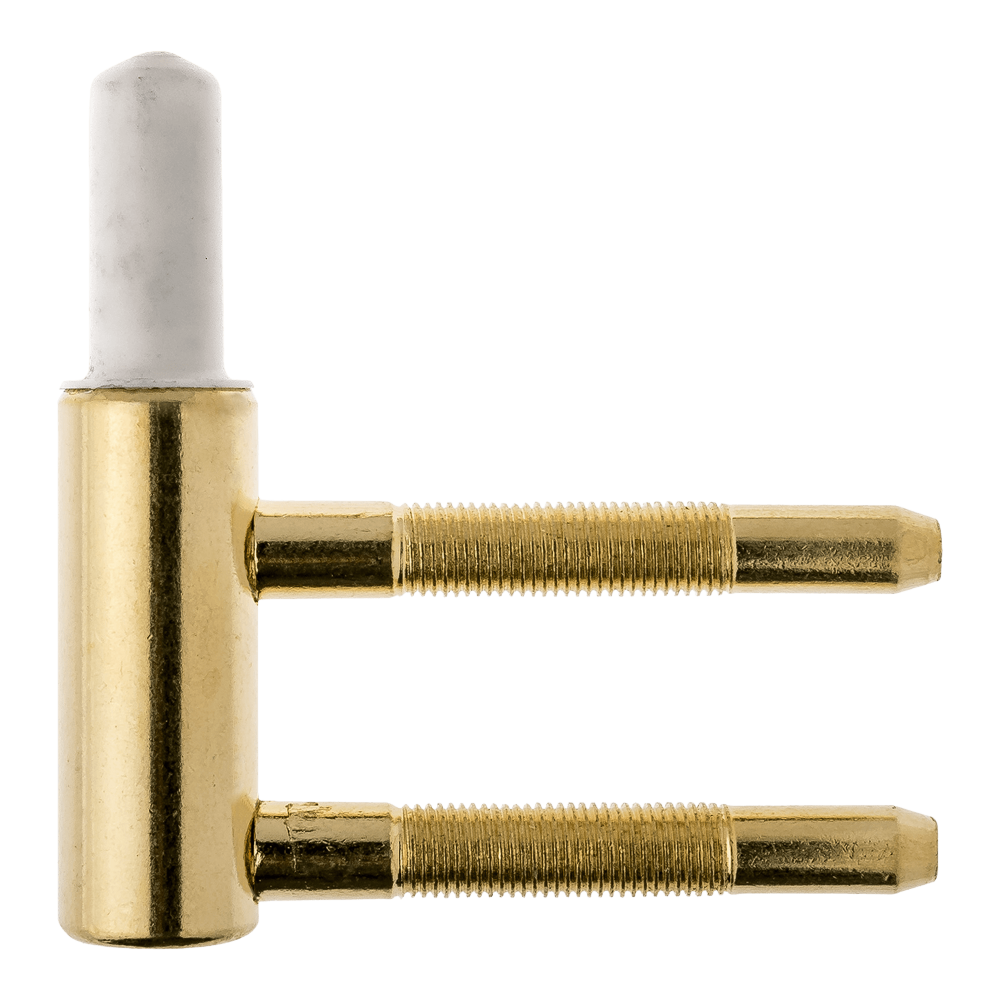

DOLNA CZĘŚĆ ZAWIASU OT 101 150 Z NYLONEM M7x50mm (2T) MOSIĄDZOWANA
Dolna część zawiasu OT 101 o średnicy 15 mm wyposażona w dwa trzpienie o długości 50 mm. Dedykowana do zastosowania wraz z górną częścią zawiasu OT 100 na drewnianych drzwiach przylgowych. Jest wykonana z mosiądzu i posiada wykończenie O0 - mosiądzowane.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | OT 101 |
| Materiał | Stal |
| Wykończenie | O0 - mosiądzowane |
| Do drzwi | Wewnętrznych |
| Rodzaj zawiasu | Wkręcany |
| Średnica (mm) | 15 |
Dolna część zawiasu w ilości zależnej od rodzaju opakowania.
Opis produktu
Dolna część zawiasu OT 101 o średnicy 15 mm z nylonem dedykowana do zastosowania wraz z górną częścią zawiasu OT 100 na drzwiach przylgowych wykonanych z drewna. Została wyposażona w dwa trzpienie o długości 50 mm. Występuje w wykończeniu mosiądzowanym.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów OT 101 / OT 100 należy zastosować na skrzydle o wadze do 60 kg w zależności od jego wysokości i szerokości.
.jpg)
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut T2i przeprowadził badania właściwości użytkowych zgodnie z wymogami zunifikowanej europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 3, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania.
Parametry techniczne
Warianty produktu
DOLNA CZĘŚĆ ZAWIASU OT 101 150 Z NYLONEM M7x50mm (2T) MOSIĄDZOWANA
DOLNA CZĘŚĆ ZAWIASU OT 101 150 Z NYLONEM M7x50mm (2T) STAL NIERDZEWNA MATOWA
Produkty podobne
Pliki do pobrania
Certyfikaty
Rozmiar pliku: 34 KB
Rysunki techniczne
Rozmiar pliku: 21 KB
Otlav to włoska marka posiadająca ponad 50 lat doświadczenia w projektowaniu oraz produkcji zawiasów do drzwi i okien. Jej oferta obejmuje zawiasy wpuszczane, wkręcane, przykręcane, przykręcano-wkręcane, a także przyrządy montażowe, nakładki, nasadki do zawiasów, stabilizatory skrzydła oraz inne akcesoria. Wzrost zainteresowania rozwiązaniami Otlav na przestrzeni ostatnich lat zapewnił firmie dynamiczny rozwój, dzięki czemu uzyskała ona wiodącą pozycję na rynku. Aby sprostać rosnącemu zapotrzebowaniu klientów i skrócić terminy dostaw, w zakładach Otlav wdrożony został całkowicie zautomatyzowany proces produkcji i magazynowania wyrobów gotowych. Obecnie Otlav eksportuje swoje produkty nie tylko do państw europejskich, ale także do kilkudziesięciu krajów położonych na innych kontynentach.
