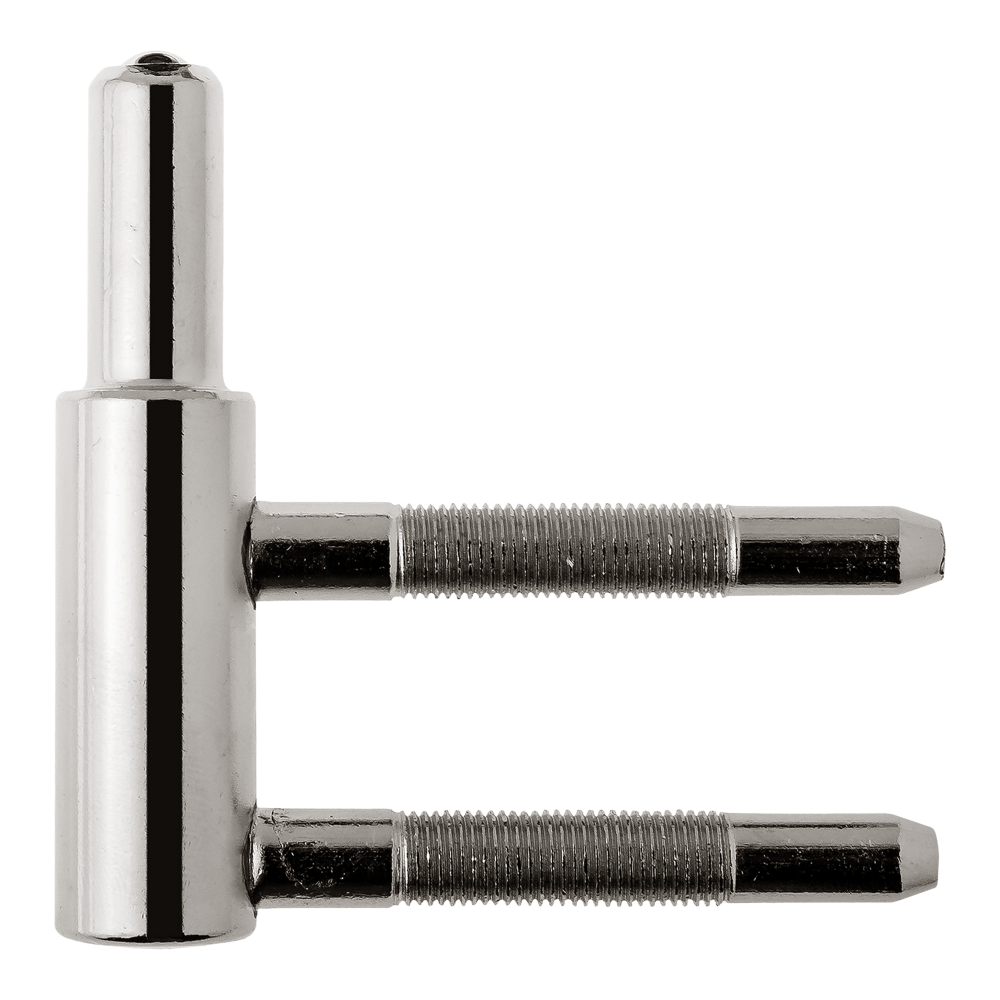

DOLNA CZĘŚĆ ZAWIASU OT 100 150 M7x50mm (2T) NIKLOWANA
Dolna część zawiasu OT 100 o średnicy 15 mm wyposażona w dwa trzpienie o długości 50 mm. Dedykowana do zastosowania wraz z górną częścią na drewnianych drzwiach przylgowych o maksymalnej wadze 60 kg. Jest wykonana ze stali i posiada wykończenie NO - niklowane.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | OT 100 |
| Materiał | Stal |
| Wykończenie | NO - niklowane |
| Do drzwi | Wewnętrznych |
| Rodzaj zawiasu | Wkręcany |
| Średnica (mm) | 15 |
Dolna część zawiasu w ilości zależnej od rodzaju opakowania.
Opis produktu
Dolna część zawiasu OT 100 o średnicy 15 mm została wykonana ze stali i wyposażona w dwa trzpienie o długości 50 mm. Występuje w wykończeniu niklowanym. Jest dedykowana do zastosowania wraz z górną częścią na drzwiach przylgowych wykonanych z drewna.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów OT 100 o średnicy 15 mm należy zastosować na skrzydle o wadze do 60 kg w zależności od jego wysokości i szerokości.
.jpg)
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Parametry techniczne
| Producent: | Otlav |
| Seria: | OT 100 |
| Materiał | Stal |
| Wykończenie | NO - niklowane |
| Do drzwi | Wewnętrznych |
| Rodzaj zawiasu | Wkręcany |
| Średnica (mm) | 15 |
| Ilość trzpieni | 2 |
| Nośność dla 2 zawiasów (kg) | 60 |
| Materiał drzwi | Drewniane |
| Materiał ościeżnicy | Drewniana |
| Rodzaj drzwi | Z przylgą |
| Montaż w kieszeni | Tak |
| Regulacja | Bez regulacji |
