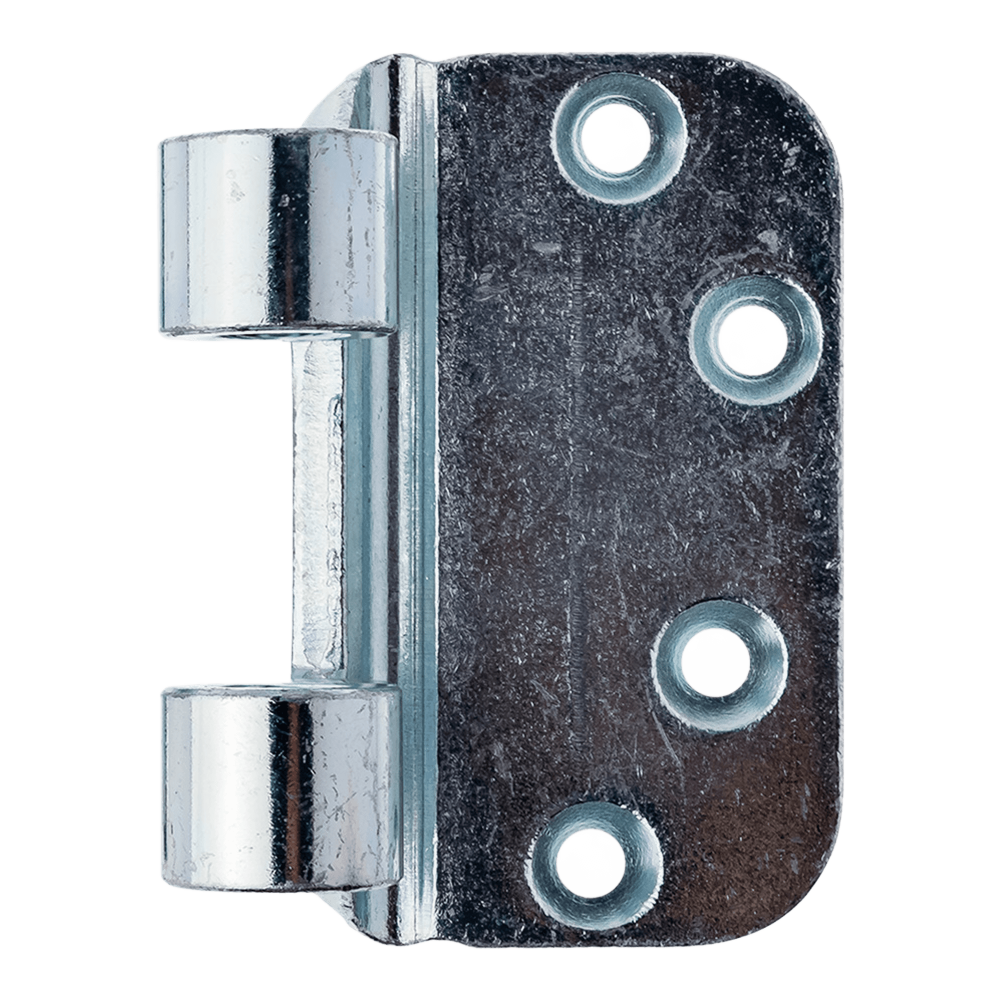

ZEWNĘTRZNA CZĘŚĆ ZAWIASU OT 750 180 Z PŁYTKĄ GALWANIZOWANA NA BIAŁO
Zewnętrzna część zawiasu OT 750 Ø18 z płytką dedykowana do zastosowania wraz z trzpieniem i środkową częścią na drzwiach stalowych o maksymalnej wadze 80 kg. Jest wykonana ze stali i posiada wykończenie H0 - galwanizowane na biało.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | OT 750 |
| Materiał | Stal |
| Wykończenie | H0 - galwanizowane na biało |
| Rodzaj zawiasu | Przykręcany |
| Średnica (mm) | 18 |
| Nośność dla 2 zawiasów (kg) | 80 |
Zewnętrzne części zawiasu w ilości zależnej od rodzaju opakowania.
Opis produktu
Zewnętrzna część zawiasu OT 750 Ø18 z płytką jest dedykowana do zastosowania wraz z trzpieniem i środkową częścią na drzwiach stalowych. Może zostać zamontowana zarówno w lewych, jak i w prawych skrzydłach drzwiowych. Występuje w wykończeniu galwanizowanym na biało.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów OT 750 o średnicy 18 mm należy zastosować na skrzydle o wadze do 80 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut T2i przeprowadził badania właściwości użytkowych zgodnie z wymogami zunifikowanej europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 3, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania.
Parametry techniczne
Pliki do pobrania
Certyfikaty
Rozmiar pliku: 34 KB
Rysunki techniczne
Rozmiar pliku: 140 KB
