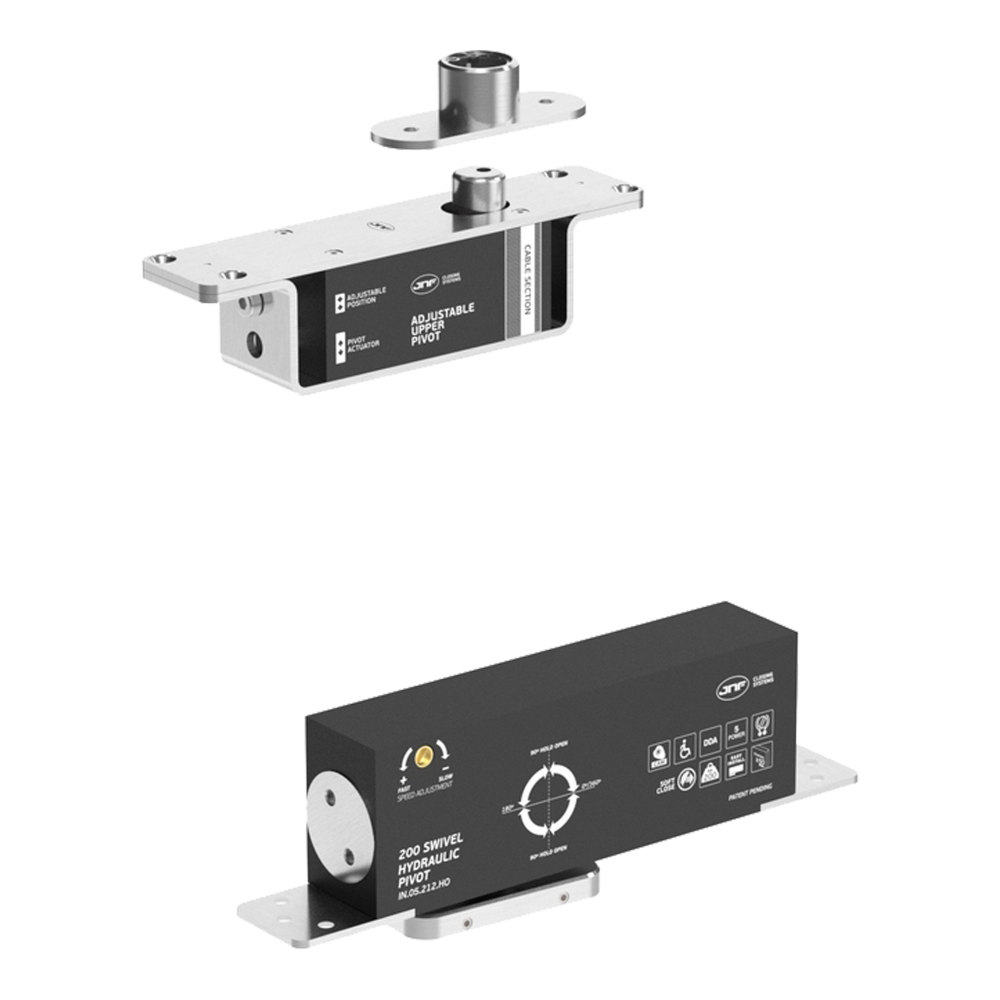

ZAWIAS HYDRAULICZNY PIVOT 200 SWIVEL, DO 200 kg, PRZYTRZYMANIE OTWARCIA, SREBRNY
Zawias hydrauliczny do drzwi typu pivot składający się z części górnej oraz z części dolnej. Wykonany ze stali nierdzewnej AISI 304 i dedykowany do montażu w drzwiach drewnianych o maksymalnej wadze 200 kg. Wyposażony w zawór do regulacji szybkości zamykania i siły domykania skrzydła, system Soft Close, a także funkcję przytrzymania otwarcia przy położeniu skrzydła 90°.
Zobacz pełny opis| Producent: | JNF |
| Seria: | Pivot 200 |
| Materiał | Stal nierdzewna |
| Wykończenie | Srebrne |
| Rodzaj zawiasu | Pivotowy |
| Materiał drzwi | Drewniane, Aluminiowe, Metalowe |
| Do drzwi | Wewnętrznych, Pivotowych, Zewnętrznych |
Zawias, akcesoria montażowe, instrukcja.
Opis produktu
Zawias hydrauliczny do drzwi typu pivot składający się z części górnej oraz z części dolnej. Wykonany ze stali nierdzewnej AISI 304 i dedykowany do montażu w drzwiach drewnianych o maksymalnej wadze 200 kg. Wyposażony w zawór do regulacji szybkości zamykania i siły domykania skrzydła, system Soft Close, a także funkcję przytrzymania otwarcia przy położeniu skrzydła 90°. Dostępny w wykończeniu w kolorze srebrnym.
Dobór
Zawias jest odpowiedni do zastosowania w drzwiach drewnianych typu pivot o maksymalnej wadze 200 kg, grubości skrzydła minimum 40 mm i maksymalnej szerokości 2000 mm. Oferuje funkcję przytrzymania otwarcia przy położeniu 90°. Kąt obrotu zawiasu wynosi +120°/-120° lub +360°/-360° co oznacza, że skrzydło może być otwierane w obu kierunkach, a dodatkowo korzystając z zawiasu można uzyskać drzwi obrotowe. Zastosowany w zawiasie system krzywkowy w połączeniu z mechanizmem hydraulicznym umożliwia sterowanie ich zamykaniem oraz pozwala na łagodne otwieranie skrzydła. Istotną korzyścią jest możliwość regulacji szybkości zamykania i domykania za pomocą specjalnych zaworów.
Montaż
W górnej części zawiasu odległość od osi zawiasu do krawędzi skrzydła musi wynosić co najmniej 150 mm. Montaż dolnej części zawiasu do podłoża nie wymaga wykonywania prac murarskich, co znacznie ułatwia i przyspiesza instalację drzwi typu pivot. Zarówno dolna, jak i górna część zawiasu umożliwia regulację położenia skrzydła, zapewniając jego dokładne wypoziomowanie i wyrównanie podczas instalacji.
Użytkowanie
Zastosowany w zawiasie mechanizm krzywkowy stanowi zaawansowane rozwiązanie inżynieryjne, służące do przenoszenia ruchu. Pozwala na precyzyjną kontrolę siły w dowolnym momencie. W przeciwieństwie do mechanizmów zębatkowych, zależność między siłą, a kątem otwarcia nie jest liniowa, co pozwala na zwiększenie siły w końcowej fazie zamykania, przy zachowaniu łatwości oraz wygody obsługi. Drzwi wyposażone w zawiasy z mechanizmem krzywkowym umożliwiają dostęp osobom o ograniczonej mobilności i dzieciom, a ponadto nie powodują zmniejszenia siły zamykania w przypadku zastosowania zamków.
Regulacja szybkości zamykania
Korzystając z zaworu, znajdującego się w dolnej części zawiasu, możliwe jest regulowanie szybkości zamykania w taki sposób, jak zostało to zaprezentowane na poniższym rysunku. Ponadto zarówno górna, jak i dolna część zawiasu oferuje funkcję regulacji położenia.
Parametry techniczne
| Producent: | JNF |
| Seria: | Pivot 200 |
| Materiał | Stal nierdzewna |
| Wykończenie | Srebrne |
| Rodzaj zawiasu | Pivotowy |
| Materiał drzwi | Drewniane, Aluminiowe, Metalowe |
| Do drzwi | Wewnętrznych, Pivotowych, Zewnętrznych |
| Nośność dla kompletu (kg) | 200 |
| Minimalna grubość drzwi (mm) | 40 |
| Maksymalna szerokość drzwi (mm) | 2000 |
| Odległość osi zawiasu od krawędzi skrzydła (mm) | 150 |
| Szczelina (mm) | 6 |
| Kąt obrotu | +120°, -120°, 360° |
| Siła | 5 |
| Regulacja zawiasu | Dół, Góra |
| Regulacja szybkości | Tak |
| Przytrzymanie otwarcia | Tak |
| Funkcja Soft Close | Tak |
| Mechanizm krzywkowy | Tak |
JNF to portugalski producent okuć do drzwi i okien, obecny na rynku nieprzerwanie od 1965 roku. Oprócz siedziby w Portugalii, posiada również swój showroom w hiszpańskiej Barcelonie. Jednym z obszarów działalności firmy jest opracowywanie i wytwarzanie wysokiej jakości zawiasów do masywnych drzwi typu pivot. Konstrukcja i mechanizm działania wielu modeli takich zawiasów podlega międzynarodowej ochronie patentowej. JNF dba o ciągłe rozwijanie i udoskonalanie oferowanych rozwiązań, które trafiają do odbiorców nie tylko w Europie, ale także w innych zakątkach świata. Firma posiada własne laboratorium, w którym wnikliwie bada wytwarzane produkty oraz testuje nowe prototypowe rozwiązania.
