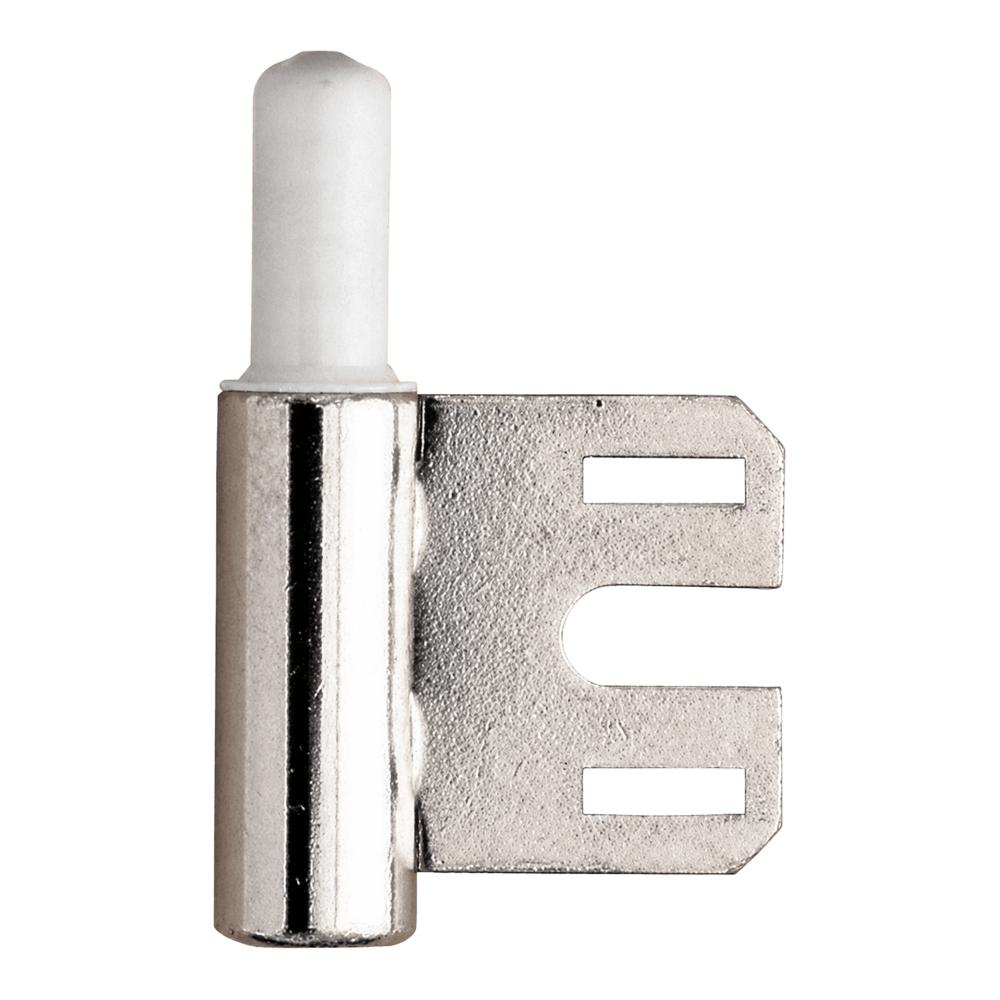

DOLNA CZĘŚĆ ZAWIASU OT 102 150 Z NYLONEM Z PŁYTKĄ DO STALI GALWANIZOWANA NA BIAŁO
Dolna część zawiasu OT 102 o średnicy 15 mm wyposażona w specjalną płytkę umożliwiającą montaż drewnianych drzwi na ościeżnicy stalowej. Jest wykonana ze stali i posiada wykończenie Galwanizowane na biało.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | OT 102 |
| Materiał: | Stal |
| Wykończenie: | Galwanizowane na biało |
| Nośność dla 2 zawiasów: | 40 kg |
| Średnica: | 15 mm |
| Ilość trzpieni: | Brak |
Dolna część zawiasu.
Opis produktu
Dolna część zawiasu OT 102 o średnicy 15 mm z nylonem dedykowana do zastosowania wraz z górną częścią zawiasu OT 100 na drzwiach przylgowych wykonanych z drewna, zamontowanych na ościeżnicy stalowej. Została wyposażona w płytkę do stali. Występuje w wykończeniu galwanizowanym na biało.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów należy zastosować na skrzydle o wadze do 40 kg w zależności od jego wysokości i szerokości.
.jpg)
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut T2i przeprowadził badania właściwości użytkowych zgodnie z wymogami zunifikowanej europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 3, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania.
Parametry techniczne
| Producent: | Otlav |
| Seria: | OT 102 |
| Materiał: | Stal |
| Wykończenie: | Galwanizowane na biało |
| Nośność dla 2 zawiasów: | 40 kg |
| Średnica: | 15 mm |
| Ilość trzpieni: | Brak |
| Regulacja: | Bez regulacji |
| Rodzaj zawiasu: | Przykręcany |
| Do drzwi: | Wewnętrznych |
| Typ drzwi: | Z przylgą |
| Materiał skrzydła: | Drewniane |
| Materiał ościeżnicy: | Stalowa |
Produkty powiązane
Pliki do pobrania

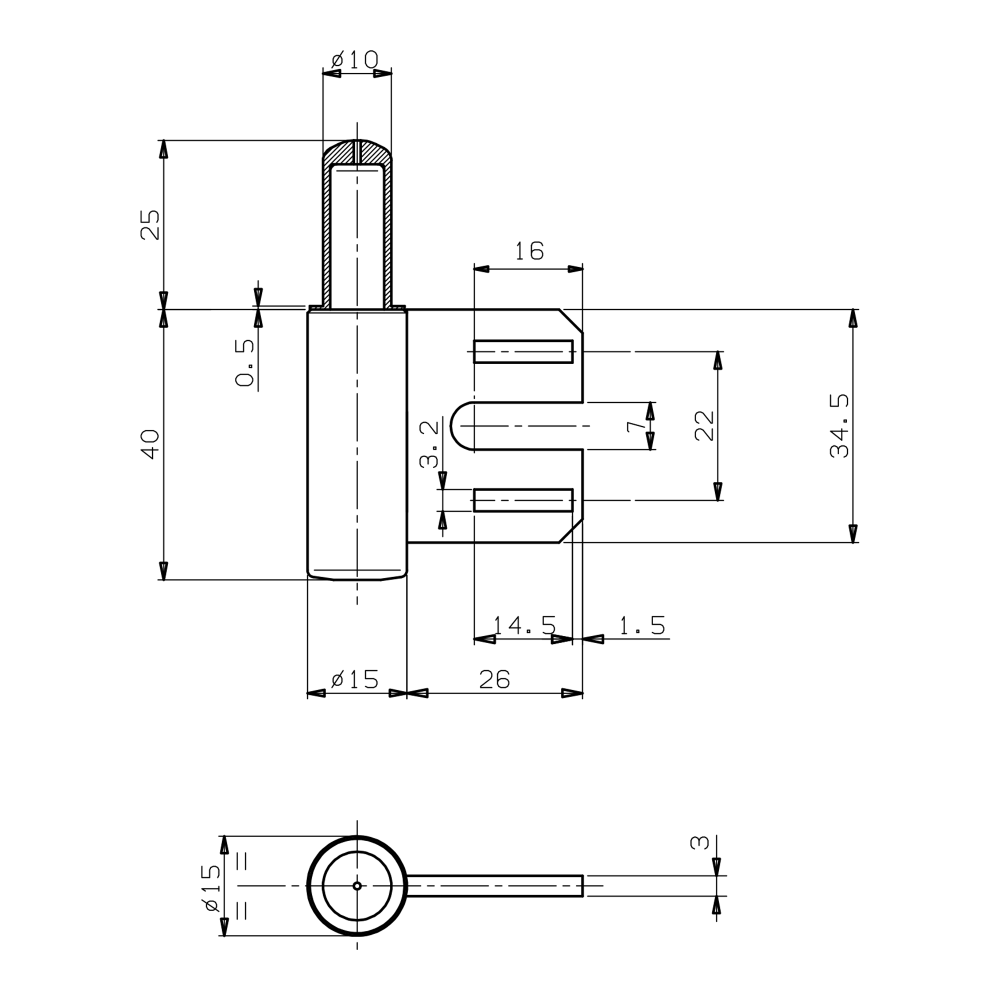

Rysunki techniczne
