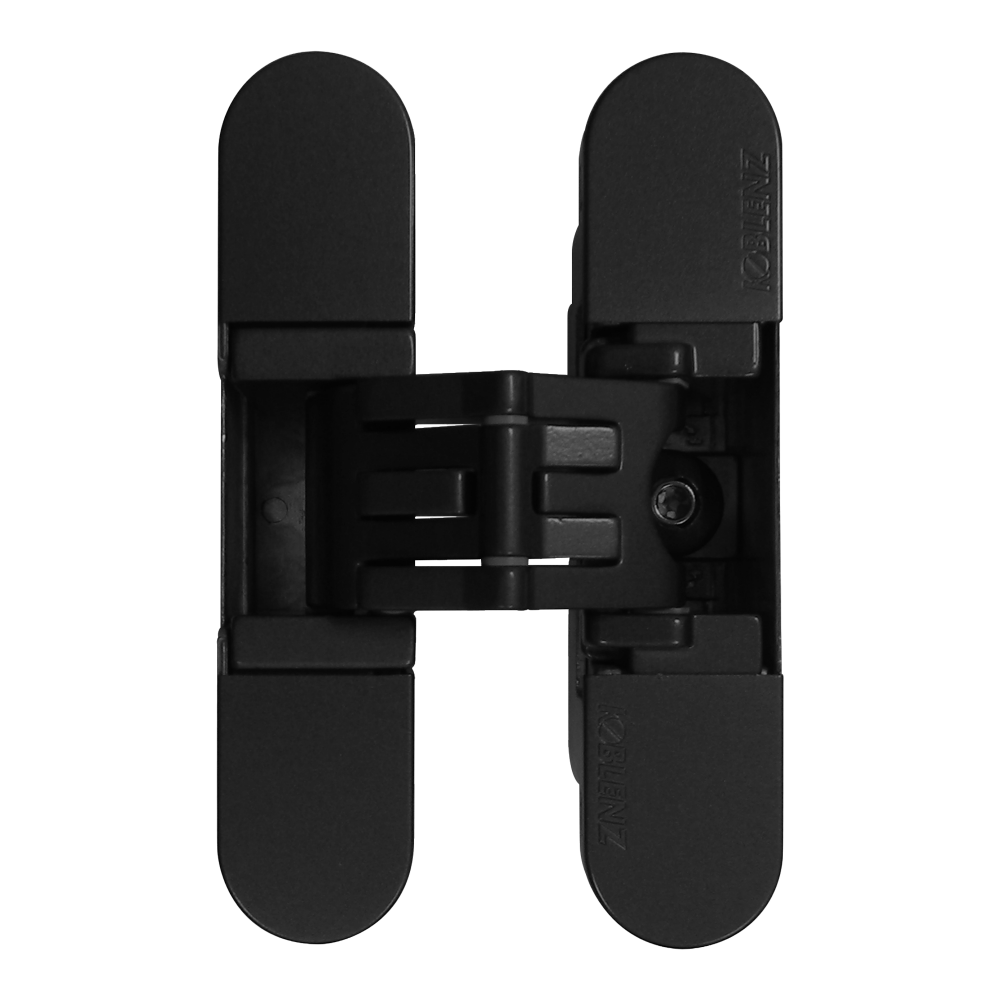

ZAWIAS WPUSZCZANY KUBICA K2700 LAKIEROWANY NA CZARNO
Pięcioosiowy zawias wpuszczany z regulacją 3D do drzwi bezprzylgowych o grubości skrzydła 35-45 mm, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Kubica 27 K2700 |
| Materiał | Znal |
| Wykończenie | Lakierowane na czarno |
| Materiał drzwi | Drewniane |
| Nośność dla 3 zawiasów (kg) | 60 |
| Trwałość | 200 000 cykli |
Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych. Odpowiedni do skrzydeł drzwiowych o grubości 35-45 mm, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
KUBICA K27 - K2700 - 60 kg (max) - 3 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy KUBICA K27 (K2700) mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w bezprzylgowych drzwiach drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Montaż
Minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 30 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm. Należy zauważyć, że szczelina pomiędzy skrzydłem instalowanych drzwi, a podłogą musi wynosić co najmniej 6 mm.
Regulacja 3D
- Regulacja pozioma: +3 /- 2 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Kubica 27 K2700 |
| Materiał | Znal |
| Wykończenie | Lakierowane na czarno |
| Materiał drzwi | Drewniane |
| Nośność dla 3 zawiasów (kg) | 60 |
| Trwałość | 200 000 cykli |
| Minimalna grubość drzwi (mm) | 45 |
| Wysokość zawiasu | 120 / 120 mm |
| Szerokość zawiasu | 27 / 27 mm |
| Głębokość zawiasu | 40 / 30 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | - 2 mm, + 3 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 3 mm, - 3 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 5 osi obrotu, FullHD |
| Kąt otwarcia | 180° |
