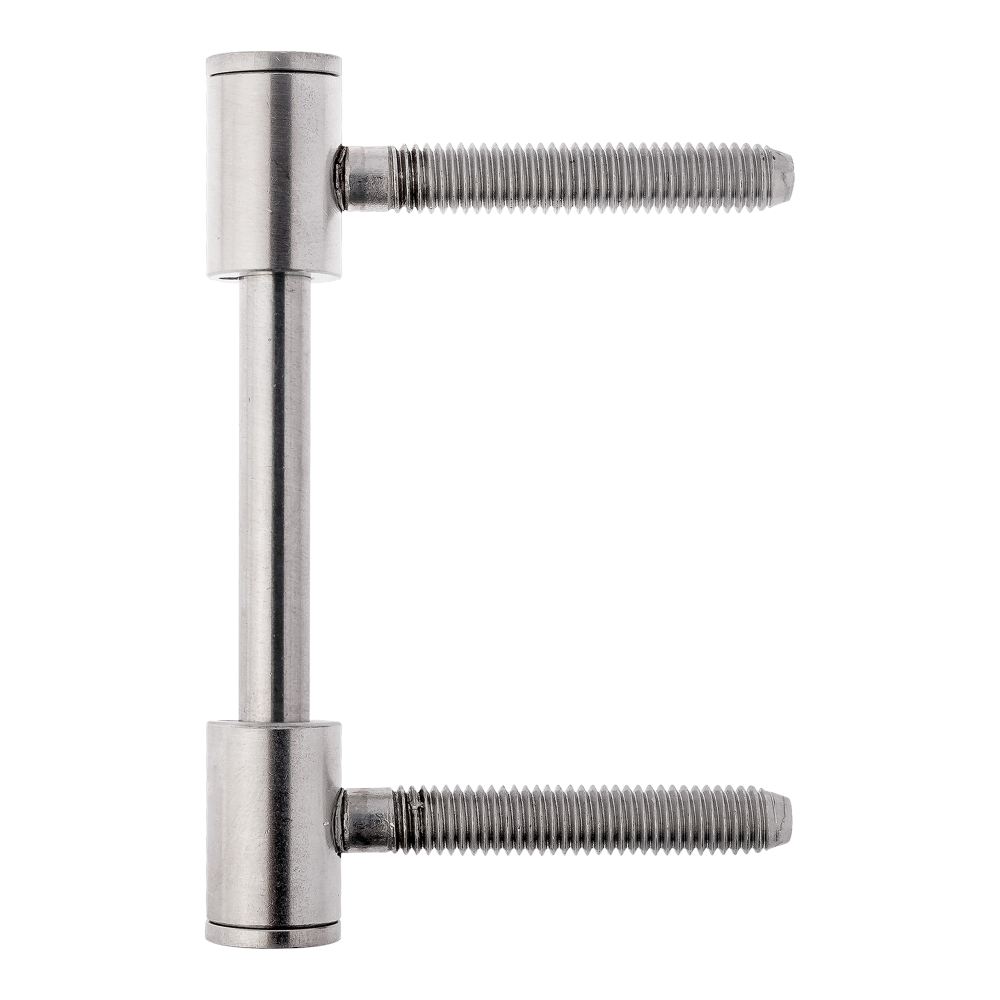

ZEWNĘTRZNE CZĘŚCI (2 SZTUKI) ZAWIASU OT 335 150IM* Z TRZPIENIEM I ŚRUBĄ STAL NIERDZEWNA
Wykonane ze stali nierdzewnej zewnętrzne części (2 sztuki) zawiasu OT 335 150IM.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | OT 335 |
| Materiał | Stal nierdzewna |
| Wykończenie | IM - Matowe |
| Do drzwi | Przeciwpożarowych |
| Rodzaj zawiasu | Wkręcany |
| Średnica (mm) | 15 |
Zewnętrzne części zawiasu w ilości zależnej od rodzaju wybranego opakowania.
Opis produktu
Zewnętrzne części zawiasu OT335 150IM02/150IM04 są wykonane ze stali nierdzewnej i występują w wykończeniu matowym. Są dostarczane wraz z trzpieniem i śrubą.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów OT 335 o średnicy 15 mm należy zastosować na skrzydle o wadze do 60 kg w zależności od jego wysokości i szerokości.
.jpg)
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002 oraz wydał certyfikat Stałości Właściwości Użytkowych. Zawias wkręcany OT 335 o średnicy 15 mm posiada również Oznakowanie CE oraz raport DMT.
Parametry techniczne
Produkty podobne
Pliki do pobrania
Certyfikaty
Rozmiar pliku: 33 KB

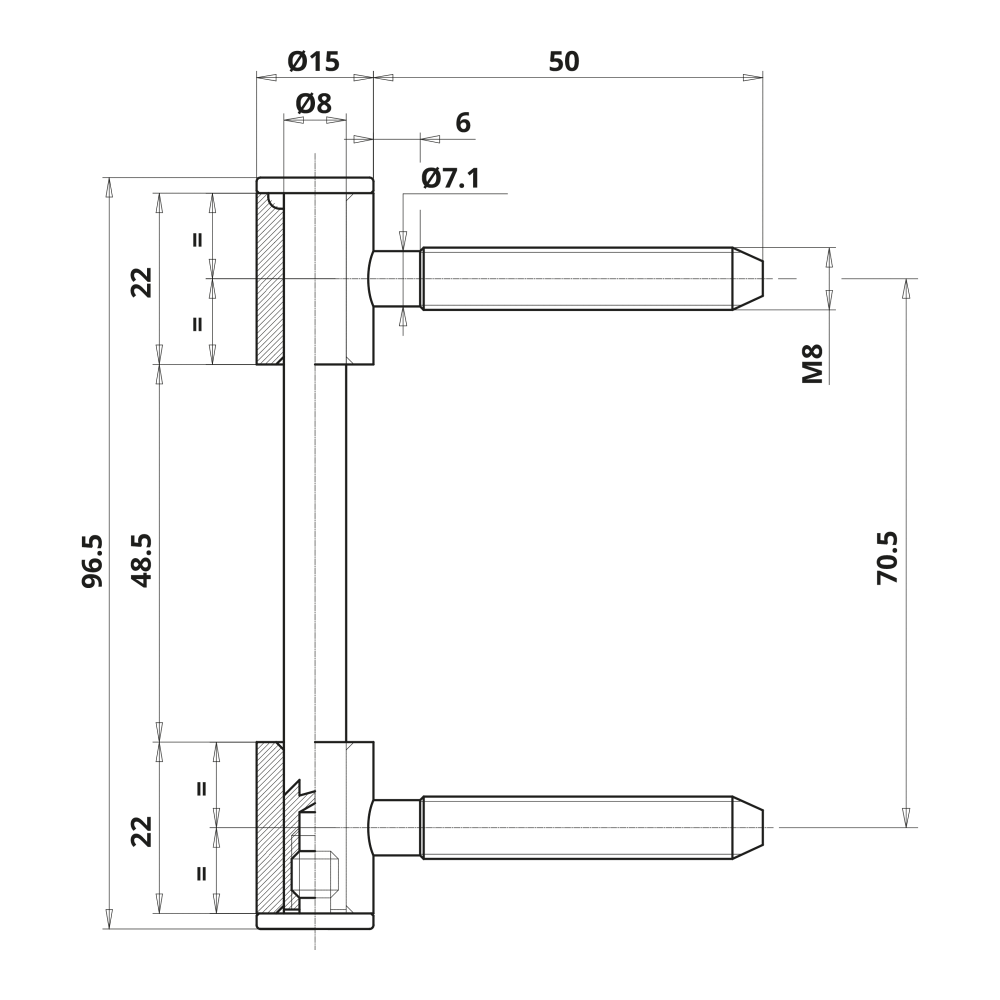

Rysunki techniczne
Rozmiar pliku: 147 KB
Otlav to włoska marka posiadająca ponad 50 lat doświadczenia w projektowaniu oraz produkcji zawiasów do drzwi i okien. Jej oferta obejmuje zawiasy wpuszczane, wkręcane, przykręcane, przykręcano-wkręcane, a także przyrządy montażowe, nakładki, nasadki do zawiasów, stabilizatory skrzydła oraz inne akcesoria. Wzrost zainteresowania rozwiązaniami Otlav na przestrzeni ostatnich lat zapewnił firmie dynamiczny rozwój, dzięki czemu uzyskała ona wiodącą pozycję na rynku. Aby sprostać rosnącemu zapotrzebowaniu klientów i skrócić terminy dostaw, w zakładach Otlav wdrożony został całkowicie zautomatyzowany proces produkcji i magazynowania wyrobów gotowych. Obecnie Otlav eksportuje swoje produkty nie tylko do państw europejskich, ale także do kilkudziesięciu krajów położonych na innych kontynentach.
