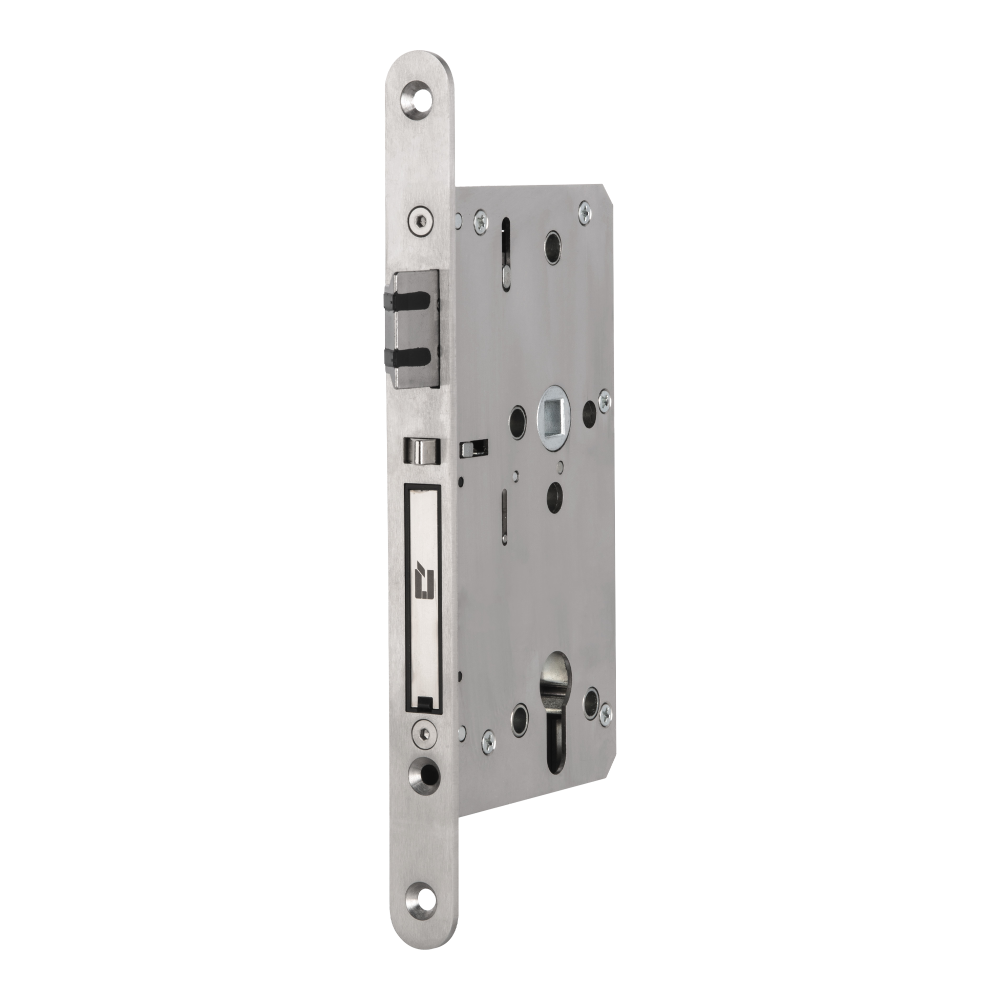

ZAMEK ULOCK-B BATTERY COMFORT WB 72/55, 235x20x3 mm, DIN-R ZEWNĘTRZNY, STAL NIERDZEWNA
Zasilany bateryjnie zamek drzwiowy wyposażony w otwór na wkładkę bębenkową. Posiada funkcję samoryglowania oraz funkcję paniczną. Może być stosowany w drzwiach znajdujących się na drogach ewakuacyjnych.
Zobacz pełny opis| Producent: | Sudmetall |
| Seria: | Ulock |
| Rodzaj zamka: | Wpuszczany |
| Do drzwi: | Z kontrolą dostępu |
| Rozstaw: | 72 mm |
| Otwór na trzpień: | 8 mm |
| Głębokość - dormas: | 55 mm |
Zamek, komora na baterie, 2 baterie litowe AAA L92, osłona komory na baterie, instrukcja montażu.
Opis produktu
Zasilany bateryjnie zamek dedykowany do znajdujących się na drogach ewakuacyjnych drzwi z kontrolą dostępu. Posiada funkcję samoryglowania oraz funkcję paniczną, dzięki czemu umożliwia otwarcie drzwi klamką od wewnątrz w dowolnym momencie. Prezentowany model jest wyposażony w zabezpieczenia antywłamaniowe i rozwiązania zapobiegające próbom manipulacji od zewnątrz. Istnieje także możliwość dopasowania różnych wkładek do zamka i otwierania go za pomocą klucza.
Dobór

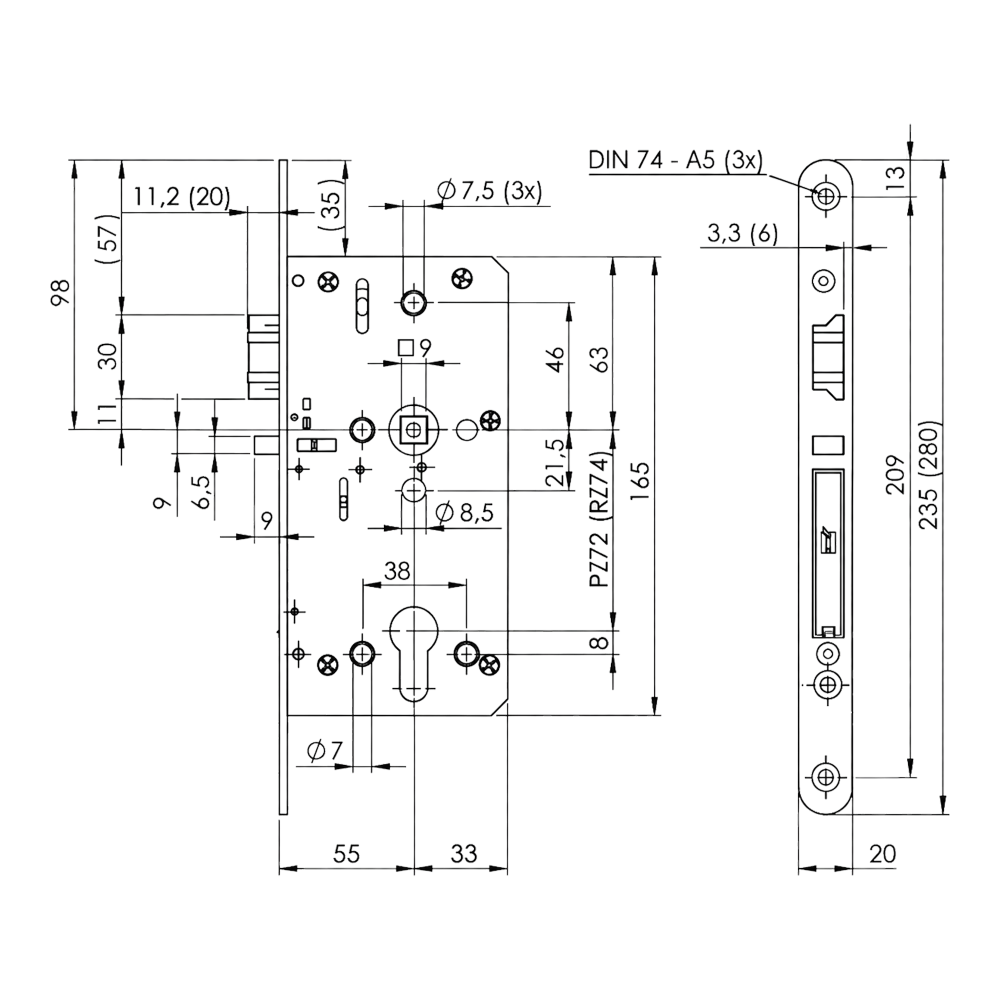

Zamek drzwiowy ÜLock-B Battery Comfort DIN R jest wyposażony w wykonaną ze stali nierdzewnej blachę czołową o wymiarach 235x20x3 mm. Posiada rozstaw 72 mm, a jego głębokość wynosi 55 mm. Został również wyposażony w otwór na wkładkę bębenkową. Ponadto zamek jest wyposażony w zaczep ze stali nierdzewnej wysuwany na 20 mm po zaryglowaniu. Przed zainstalowaniem zamka w drzwiach ewakuacyjnych należy sprawdzić je pod kątem prawidłowego montażu, zastosowania odpowiednich uszczelek i prawidłowej szczeliny drzwi. Ważne jest także to, aby upewnić się, że konstrukcja i rodzaj drzwi umożliwia zastosowanie wybranego modelu zamka. Konieczne jest dobranie zamka o odpowiednich rozmiarach i dopasowanie do niego prawidłowej blachy zaczepowej, którą należy zamówić osobno.
W przypadku stosowania uszczelek drzwiowych i podłogowych należy zwrócić uwagę, aby nie utrudniały one ani nie ograniczały działania zamka oraz aby nie zostały przekroczone standardowe siły robocze. Ponadto do zamka należy stosować odpowiednie zestawy przeciwpaniczne klamka/klamka lub klamka/dźwignia przeciwpaniczna z dzielonym trzpieniem klamki o średnicy 9 mm. Po wykonaniu montażu należy sprawdzić działanie drzwi. W szczególności trzeba zwróć uwagę na siły działające na zamek, jego bezpieczne odblokowywanie oraz swobodny ruch skrzydła przy schowanym ryglu. Klamki do drzwi i okucia przeciwpaniczne powinny pracować płynnie i nie stawiać oporu. Zacinanie klamki może powodować nieprawidłowe działanie zamka.

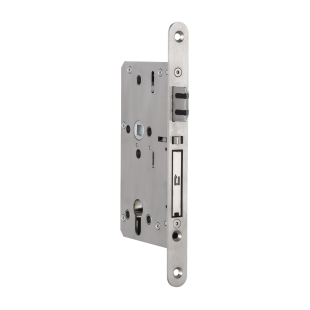

Czym różnią się zamki DIN L od zamków DIN R?
Zamieszczona obok ilustracja wyjaśnia, w jakich sytuacjach należy wybrać zamek do drzwi DIN L, a kiedy zamek do drzwi DIN R.
Dzięki zastosowaniu dwóch litowych baterii AAA, wystarczających na około 50 000 cykli pracy, nie ma konieczności doprowadzania zasilania do zamka. Jego producent rekomenduje wymianę baterii raz w roku. Należy mieć na uwadze, że wpływ na ich żywotność mogą mieć warunki atmosferyczne w miejscu, w jakim zamek jest używany. Warto mieć świadomość, że w każdym przypadku, nawet przy całkowitym rozładowaniu baterii, istnieje możliwość otwarcia zamka kluczem wkładki mechanicznej.
W jakich warunkach powinny pracować baterie?
- Temperatura pracy baterii: od -10°C do +50°C
- Temperatura przechowywania baterii: od -20°C do +60°C
- Wilgotność względna: od 30 % do 80 %, brak kondensacji
Użytkowanie - jak wymienić baterie w zamku?
W celu wymiany baterii w zamku należy postępować zgodnie z opisanymi poniżej krokami.
1. Wciśnij zaznaczone nacięcie końcówką pisaka w kierunku wskazanym strzałką i równocześnie obróć do oporu klucz w kierunku zgodnym z kierunkiem otwierania, aby odblokować osłonę komory baterii.
3. Włóż nowe baterie zgodnie z oznaczeniami + / - do komory baterii i wsuń ją do zamka.
Parametry techniczne
| Producent: | Sudmetall |
| Seria: | Ulock |
| Rodzaj zamka: | Wpuszczany |
| Do drzwi: | Z kontrolą dostępu |
| Rozstaw: | 72 mm |
| Otwór na trzpień: | 8 mm |
| Głębokość - dormas: | 55 mm |
| Materiał blachy czołowej: | Stal nierdzewna |
| Wykończenie blachy czołowej: | Kolor stali nierdzewnej |
| Wysokość blachy czołowej: | 235 mm |
| Szerokość blachy czołowej: | 20 mm |
| Grubość blachy czołowej: | 3 mm |
| Kształt blachy czołowej: | Płaska zaokrąglona |
| Materiał kasety: | Stal nierdzewna |
| Grubość kasety: | 20 mm |
| Strona otwierania: | Prawy |
| Otwór w zamku: | Na wkładkę bębenkową |
| Materiał zaczepu: | Stal |
| Rodzaj zaczepu: | Magnetyczny |
| Materiał rygla: | Stal |
| Wysuw rygla: | 11 mm |
| Sposób ryglowania: | Wysuwny |
| Ilość punktów ryglowania: | 1-punktowy |
| Funkcja paniczna: | Brak |
| Materiał drzwi: | Drewniane |
Pliki do pobrania
Instrukcje montażu
Rozmiar pliku: 10 MB
Süd-Metall Schließsysteme Leipzig GmbH to działająca na rynku od ponad 10 lat niemiecka firma, która posiada w swojej ofercie głównie zamki elektroniczne, klamki elektroniczne, napędy do wkładek mechanicznych, czytniki zbliżeniowe, czytniki biometryczne oraz oprogramowanie służące do zarządzania pracą urządzeń kontroli dostępu. Zastosowana w urządzeniach Süd-Metall technologia odpowiada na dynamicznie zmieniające się potrzeby rynku. Dlatego też zamki elektroniczne i pozostałe rozwiązania marki zyskały popularność nie tylko w Niemczech, ale także w innych europejskich krajach.
