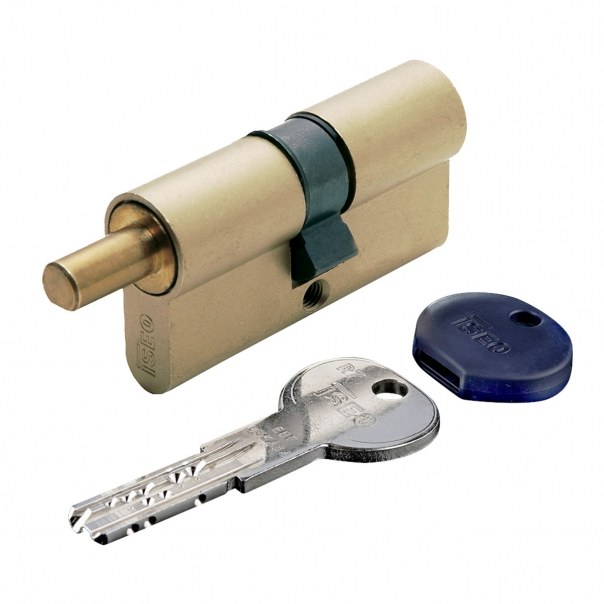

WKŁADKA BĘBENKOWA R7 EXTRA DWUSTRONNA DO GAŁKI 30x30, 5 KLUCZY, MOSIĄDZ MATOWY
Na zamówienie
5 dni roboczych
Parametry techniczne
Wykończenie: | Mosiężne |
Materiał: | Mosiądz |
Do drzwi: | Dymoszczelnych, Przeciwpożarowych |
Rodzaj wkładki: | Dwustronna |
Typ wkładki: | Do gałki |
Rodzaj klucza: | Poziomy |
Typ klucza: | Mechaniczny |
Ilość kluczy: | 5 kluczy |
Karta kodowa: | Tak |
Wymiar C (mm): | 30 |
Wymiar D (mm): | 30 |
Wymiar L (mm): | 60 |
Odporność na atak: | Klasa D |
Zabezpieczenie kodu: | Klasa 6 |
Odporność na włamanie: | Klasa C |
Odporność na bumping: | Tak |
Odporność dla klasy RC: | RC 1; RC 2; RC 3; RC 4; RC 5; RC 6 |
Zabezpieczenie przeciwprzewierceniowe: | W korpusie i w bębenku |
Wersje produktu
Produkt | Wymiar C (mm): | Wymiar D (mm): | Ilość kluczy: | Dostępność | Cena | |
![]() | 30 | 30 | 5 kluczy | Na zamówienie 5 dni | 202,16 zł / szt. VAT 23% | |
![]() | 30 | 35 | 5 kluczy | Na zamówienie 5 dni | 208,99 zł / szt. VAT 23% | |
![]() | 30 | 40 | 5 kluczy | Dostępny | 214,72 zł / szt. VAT 23% | |
![]() | 30 | 45 | 5 kluczy | Na zamówienie 5 dni | 222,98 zł / szt. VAT 23% | |
![]() | 30 | 50 | 5 kluczy | Na zamówienie 5 dni | 230,80 zł / szt. VAT 23% | |
![]() | 30 | 55 | 5 kluczy | Na zamówienie 5 dni | 243,69 zł / szt. VAT 23% | |
![]() | 30 | 60 | 5 kluczy | Na zamówienie 5 dni | 252,18 zł / szt. VAT 23% | |
![]() | 30 | 65 | 5 kluczy | Na zamówienie 5 dni | 303,78 zł / szt. VAT 23% | |
![]() | 30 | 70 | 5 kluczy | Na zamówienie 5 dni | 276,42 zł / szt. VAT 23% | |
![]() | 30 | 75 | 5 kluczy | Na zamówienie 5 dni | 294,26 zł / szt. VAT 23% | |
![]() | 30 | 80 | 5 kluczy | Na zamówienie 5 dni | 301,98 zł / szt. VAT 23% | |
![]() | 35 | 30 | 5 kluczy | Na zamówienie 5 dni | 208,99 zł / szt. VAT 23% | |
![]() | 35 | 35 | 5 kluczy | Na zamówienie 5 dni | 214,72 zł / szt. VAT 23% | |
![]() | 35 | 40 | 5 kluczy | Na zamówienie 5 dni | 222,98 zł / szt. VAT 23% | |
![]() | 35 | 45 | 5 kluczy | Na zamówienie 5 dni | 230,80 zł / szt. VAT 23% | |
![]() | 35 | 50 | 5 kluczy | Na zamówienie 5 dni | 243,69 zł / szt. VAT 23% | |
![]() | 35 | 55 | 5 kluczy | Na zamówienie 5 dni | 252,18 zł / szt. VAT 23% | |
![]() | 35 | 60 | 5 kluczy | Na zamówienie 5 dni | 263,97 zł / szt. VAT 23% | |
![]() | 35 | 65 | 5 kluczy | Na zamówienie 5 dni | 276,42 zł / szt. VAT 23% | |
![]() | 40 | 30 | 5 kluczy | Na zamówienie 5 dni | 214,72 zł / szt. VAT 23% | |
![]() | 40 | 35 | 5 kluczy | Na zamówienie 5 dni | 222,98 zł / szt. VAT 23% | |
![]() | 40 | 40 | 5 kluczy | Na zamówienie 5 dni | 230,80 zł / szt. VAT 23% | |
![]() | 40 | 45 | 5 kluczy | Na zamówienie 5 dni | 243,69 zł / szt. VAT 23% | |
![]() | 40 | 50 | 5 kluczy | Niedostępny | 252,18 zł / szt. VAT 23% | |
![]() | 40 | 55 | 5 kluczy | Na zamówienie 5 dni | 266,29 zł / szt. VAT 23% | |
![]() | 40 | 60 | 5 kluczy | Na zamówienie 5 dni | 278,74 zł / szt. VAT 23% | |
![]() | 45 | 30 | 5 kluczy | Na zamówienie 5 dni | 222,98 zł / szt. VAT 23% | |
![]() | 45 | 35 | 5 kluczy | Na zamówienie 5 dni | 230,80 zł / szt. VAT 23% | |
![]() | 45 | 40 | 5 kluczy | Na zamówienie 5 dni | 243,69 zł / szt. VAT 23% | |
![]() | 45 | 45 | 5 kluczy | Na zamówienie 5 dni | 252,18 zł / szt. VAT 23% | |
![]() | 45 | 50 | 5 kluczy | Na zamówienie 5 dni | 266,29 zł / szt. VAT 23% | |
![]() | 45 | 55 | 5 kluczy | Na zamówienie 5 dni | 276,42 zł / szt. VAT 23% | |
![]() | 45 | 60 | 5 kluczy | Na zamówienie 5 dni | 334,45 zł / szt. VAT 23% | |
![]() | 50 | 30 | 5 kluczy | Na zamówienie 5 dni | 230,80 zł / szt. VAT 23% | |
![]() | 50 | 35 | 5 kluczy | Na zamówienie 5 dni | 243,69 zł / szt. VAT 23% | |
![]() | 50 | 40 | 5 kluczy | Na zamówienie 5 dni | 252,18 zł / szt. VAT 23% | |
![]() | 50 | 45 | 5 kluczy | Na zamówienie 5 dni | 266,29 zł / szt. VAT 23% | |
![]() | 50 | 50 | 5 kluczy | Na zamówienie 5 dni | 276,42 zł / szt. VAT 23% | |
![]() | 50 | 55 | 5 kluczy | Na zamówienie 5 dni | 294,26 zł / szt. VAT 23% | |
![]() | 50 | 60 | 5 kluczy | Na zamówienie 5 dni | 301,98 zł / szt. VAT 23% | |
![]() | 55 | 30 | 5 kluczy | Na zamówienie 5 dni | 243,69 zł / szt. VAT 23% | |
![]() | 55 | 35 | 5 kluczy | Na zamówienie 5 dni | 252,18 zł / szt. VAT 23% | |
![]() | 55 | 40 | 5 kluczy | Na zamówienie 5 dni | 266,29 zł / szt. VAT 23% | |
![]() | 55 | 45 | 5 kluczy | Na zamówienie 5 dni | 276,42 zł / szt. VAT 23% | |
![]() | 55 | 50 | 5 kluczy | Na zamówienie 5 dni | 294,26 zł / szt. VAT 23% | |
![]() | 55 | 55 | 5 kluczy | Na zamówienie 5 dni | 342,93 zł / szt. VAT 23% | |
![]() | 55 | 65 | 5 kluczy | Na zamówienie do 4 tyg | 320,59 zł / szt. VAT 23% | |
![]() | 60 | 30 | 5 kluczy | Na zamówienie 5 dni | 252,18 zł / szt. VAT 23% | |
![]() | 60 | 35 | 5 kluczy | Na zamówienie 5 dni | 263,97 zł / szt. VAT 23% | |
![]() | 60 | 40 | 5 kluczy | Na zamówienie 5 dni | 276,42 zł / szt. VAT 23% | |
![]() | 60 | 45 | 5 kluczy | Na zamówienie 5 dni | 334,45 zł / szt. VAT 23% | |
![]() | 60 | 50 | 5 kluczy | Na zamówienie 5 dni | 301,98 zł / szt. VAT 23% | |
![]() | 65 | 30 | 5 kluczy | Na zamówienie 5 dni | 303,78 zł / szt. VAT 23% | |
![]() | 65 | 35 | 5 kluczy | Na zamówienie 5 dni | 276,42 zł / szt. VAT 23% | |
![]() | 65 | 55 | 5 kluczy | Na zamówienie do 4 tyg | 320,59 zł / szt. VAT 23% | |
![]() | 65 | 60 | 5 kluczy | Na zamówienie 5 dni | 317,96 zł / szt. VAT 23% |
Opis produktu
Wkładka R7 Extra systemowa do gałki
Wkładka systemowa R7 Extra do gałki oferuje bardzo wysoki poziom zabezpieczenia antywłamaniowego i jest dedykowana do zastosowania wszędzie tam, gdzie kwestie związane z zapewnieniem bezpieczeństwa traktowane są priorytetowo.
Wkładka R7 Extra systemowa do gałki
Wkładka systemowa R7 Extra do gałki oferuje bardzo wysoki poziom zabezpieczenia antywłamaniowego i jest dedykowana do zastosowania wszędzie tam, gdzie kwestie związane z zapewnieniem bezpieczeństwa traktowane są priorytetowo.
W oparciu o wkładkę systemową możliwe jest stworzenie zarówno prostego, jak i rozbudowanego systemu klucza w zależności od potrzeb w danym miejscu instalacji.
W wersji wkładki do gałki klucz otwiera wkładkę tylko z jednej strony, gdyż z drugiej strony wkładki znajduje się gałka. Gałki dedykowane do współpracy z wkładką są dostępne na osobne zamówienie i występują w różnych wariantach wykończeń kolorystycznych.
Właściwości i poszczególne parametry techniczne wkładki potwierdzają certyfikaty uznanych laboratoriów oraz instytutów badawczych.
Przeznaczenie
Wkładka bębenkowa systemowa R7 Extra do gałki dedykowana jest do zastosowania w drzwiach zewnętrznych lub wewnętrznych w miejscach, w których niezbędne jest zapewnienie najwyższego poziomu bezpieczeństwa oraz zastosowanie prostego lub rozbudowanego systemu klucza. Wkładka może być montowana w drzwiach przeciwpożarowych oraz dymoszczelnych.
Systemy klucza
Systemy klucza obejmują rozwiązania pozwalające kodować klucze i nadawać uprawnienia ich użytkownikom. Takie systemy umożliwiają otwieranie wszystkich drzwi w budynku za pomocą jednego klucza, a także zarządzanie dostępem do poszczególnych pomieszczeń.
W przypadku ujednolicenia (KA) wszystkie wkładki zakodowane są w identyczny sposób i otwierane tym samym kluczem.
W systemie z wykorzystaniem wkładki centralnej (CK) każdy klucz indywidualny otwiera tylko swoją wkładkę oraz wkładkę centralną (np. drzwi wejściowe na klatkę schodową / do bloku).
Master Key (MK) to system, w którym każda wkładka jest otwierana przez swój klucz indywidualny, a dodatkowo wszystkie wkładki są otwierane przez klucz Master Key.
Najbardziej rozbudowanym systemem jest Grand Master Key (GMK), w którym każda wkładka jest otwierana przez przypisany do niej klucz indywidualny, grupa / grupy wkładek są otwierane przez klucz / klucze Master Key, a dodatkowo wszystkie wkładki są otwierane przez klucz Grand Master Key.
Odporność na bumping i wiercenie
Wyposażona w 11 kołków ze stali nierdzewnej wkładka systemowa R7 Extra do gałki posiada aktywne i pasywne piny górne oraz profilowe piny boczne. System kołków o różnej amplitudzie drgań zapewnia odporność na otwarcie poprzez ostukiwanie klucza tak zwaną metodą bumpingową. Ponadto zarówno w korpusie, jak i w bębenku znajdują się specjalne kołki przeciwprzewierceniowe, utrudniające rozwiercenie wkładki.
Odporność na lockpicking
Zastosowany profil klucza jest odpowiedni do szyldów zabezpieczających wkładkę i podobnie jak profil bębenka został wyposażony w zabezpieczenie przed otwarciem wkładki przy użyciu wytrychów i narzędzi do tzw. „białych włamań” metodą lockpickingu. Tego typu włamania są szczególnie trudne do wykrycia, gdyż nie pozostawiają śladów ingerencji w mechanizm wkładki.
Odporność na ukręcenie i wyrwanie
Wkładka systemowa R7 Extra do gałki jest również odporna na złamanie poprzez ukręcenie przy użyciu maksymalnego momentu obrotowego 250 Nm, co przebadane zostało w teście obejmującym od 20 do 30 ukręceń. Co więcej sam bębenek posiada zabezpieczenia uniemożliwiające wyrwanie go z korpusu w czasie od trzech do pięciu minut.
Zabezpieczenia związane z kluczami
Do wkładki dołączona jest karta kodowa zabezpieczająca przed nieautoryzowanym dorobieniem kluczy oraz pięć kluczy ze stopu niklowego o wysokim poziomie twardości,
co gwarantuje ich wieloletnią trwałość. Dostarczane wraz z wkładką klucze posiadają zabezpieczenie kodu w klasie 6 co oznacza aż 100 000 możliwych kombinacji.
Wysoka trwałość i wytrzymałość
Oprócz bardzo wysokiego zabezpieczenia antywłamaniowego, wkładka systemowa R7 Extra do gałki wyróżnia się znakomitą wytrzymałością, a jej trwałość została przebadana na 100 000 cykli pracy.
Przeprowadzone testy potwierdziły, że wkładka może pracować w bardzo szerokim zakresie temperatur od -20°C do +80°C.
Jej producentem jest uznana marka ISEO – europejski lider w branży zabezpieczeń i systemów kontroli dostępu.
Jak prawidłowo dobrać wkładkę?
Długość wkładki dobiera się w zależności od grubości drzwi, umiejscowienia w nich zamka oraz od grubości szyldów ochronnych. Aby szyld prawidłowo chronił wkładkę przed próbami wyłamania, nie może ona wystawać z szyldu więcej niż 3 mm.
Na długość L składają się dwa wymiary C i D, które mierzy się od osi blachy czołowej zamka. Jeśli zamek zamontowany jest centralnie, wymiary C i D będą równe co oznacza, że w drzwiach należy zamontować wkładkę symetryczną. W przypadku gdy wymiar C nie jest równy wymiarowi D – w drzwiach należy zamontować wkładkę asymetryczną.
Jak prawidłowo dobrać wkładkę?
Długość wkładki dobiera się w zależności od grubości drzwi, umiejscowienia w nich zamka oraz od grubości szyldów ochronnych. Aby szyld prawidłowo chronił wkładkę przed próbami wyłamania, nie może ona wystawać z szyldu więcej niż 3 mm.
Na długość L składają się dwa wymiary C i D, które mierzy się od osi blachy czołowej zamka. Jeśli zamek zamontowany jest centralnie, wymiary C i D będą równe co oznacza, że w drzwiach należy zamontować wkładkę symetryczną. W przypadku gdy wymiar C nie jest równy wymiarowi D – w drzwiach należy zamontować wkładkę asymetryczną.
Jak prawidłowo dobrać wkładkę?
Długość wkładki dobiera się w zależności od grubości drzwi, umiejscowienia w nich zamka oraz od grubości szyldów ochronnych. Aby szyld prawidłowo chronił wkładkę przed próbami wyłamania, nie może ona wystawać z szyldu więcej niż 3 mm.
Na długość L składają się dwa wymiary C i D, które mierzy się od osi blachy czołowej zamka. Jeśli zamek zamontowany jest centralnie, wymiary C i D będą równe co oznacza, że w drzwiach należy zamontować wkładkę symetryczną. W przypadku gdy wymiar C nie jest równy wymiarowi D – w drzwiach należy zamontować wkładkę asymetryczną.
Co znajduje się w opakowaniu?
Opakowanie zawiera wkładkę, kartę kodową oraz śrubę mocującą. Klucze dostępne są na osobne zamówienie i zostaną wykonane zgodnie z wybranym przez Klienta systemem.
Uwagi dotyczące montażu i konserwacji wkładki
- Montaż wkładki należy wykonać zgodnie z instrukcjami i zaleceniami producenta.
- Po wywierceniu otworu w drzwiach należy upewnić się, że został on dokładnie oczyszczony z wiórów zanim umieszczona w nim zostanie wkładka.
- Przed wkręceniem śruby mocującej wkładkę należy upewnić się, że nie uszkodzi ona jej korpusu ani mechanizmu.
- Wkładki nie wolno oliwić ani używać żadnych smarów.
