USZCZELKA OPADAJĄCA TOP PLUS 530mm (>380mm) [K5-235-1TA-0530]
Dostępny
Parametry techniczne
| Wykończenie: | Anodyzowane srebrne |
| Materiał: | Aluminium |
| Do drzwi: | Antywłamaniowych, Dymoszczelnych |
| Wymiar profilu (mm): | 13x28 |
| Długość (mm): | 530 |
| Wysuw max (mm): | 18 |
| Sposób montażu: | Od dołu skrzydła |
| Dźwiękoszczelność (Rw): | 44 |
| Trwałość: | 200 000 cykli |
Wersje produktu
| Produkt | Dostępność | Cena | |
 | Dostępny | 68,08 zł / szt. VAT 23% | |
 | Dostępny | 64,53 zł / szt. VAT 23% | |
 | Dostępny | 66,33 zł / szt. VAT 23% | |
 | Dostępny | 69,88 zł / szt. VAT 23% | |
 | Dostępny | 71,68 zł / szt. VAT 23% | |
 | Dostępny | 73,36 zł / szt. VAT 23% | |
 | Dostępny | 75,17 zł / szt. VAT 23% | |
 | Dostępny | 76,97 zł / szt. VAT 23% |
Opis produktu

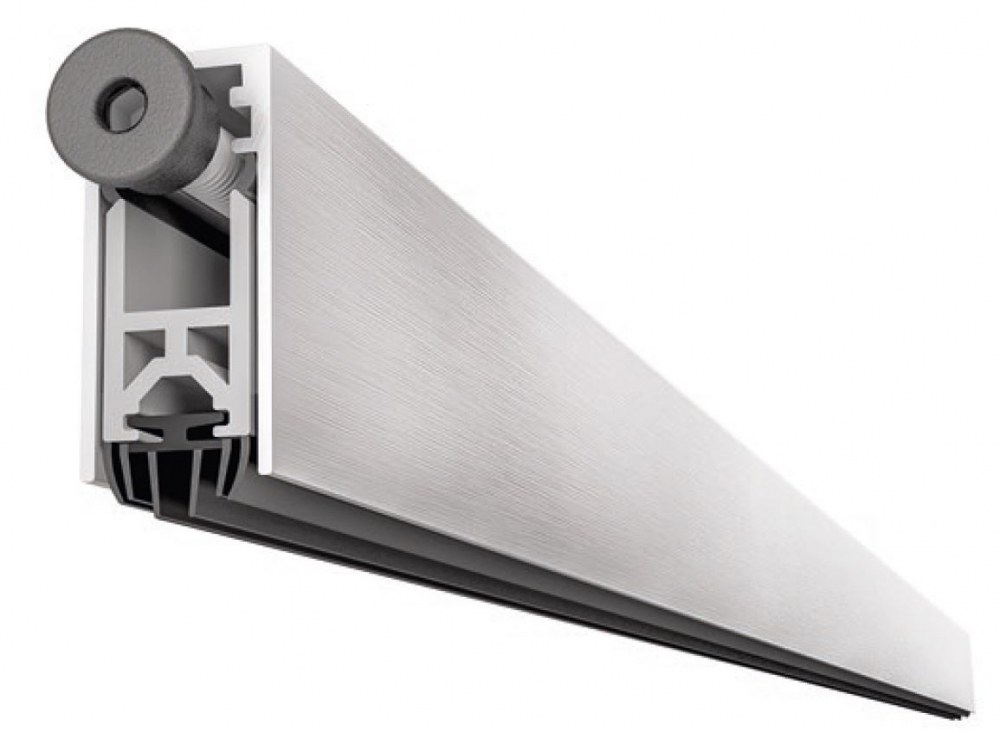

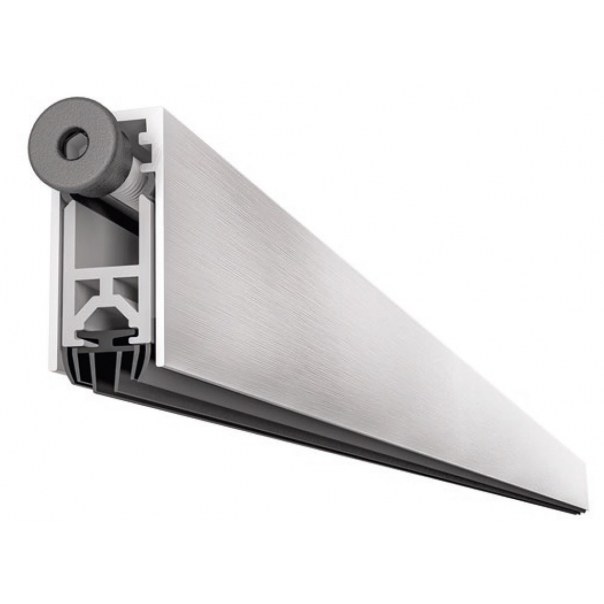

Uszczelka opadająca o długości 530 mm z możliwością skrócenia maksymalnie o 150 mm. Umieszczona w aluminiowym profilu o wymiarach 13x28 mm w wykończeniu anodyzowanym srebrnym. Jest montowana na wkręty od dołu skrzydła. Uszczelka chroni przed przedostawaniem się kurzu, pyłu oraz innych drobnych zanieczyszczeń do wnętrza budynku / pomieszczenia, a także zapewnia izolację akustyczną do 44 dB.
Zastosowanie
Uszczelka jest dedykowana do zastosowania w drzwiach drewnianych oraz antywłamaniowych. W przypadku zaopatrzenia się w aktywator pivot, uszczelkę można zamontować również w drzwiach typu pivot.
Dokumenty techniczne
Przeprowadzone badanie potwierdziło izolacyjność akustyczną uszczelki 44 dB przy zachowaniu szczeliny drzwiowej wynoszącej 18 mm.
Wyniki testów potwierdza raport z badań PB Z10-G03-04-en-01 opublikowany przez instytut ift Rosenheim. Uszczelka została przebadana na 200 000 cykli pracy.
Montaż
Uszczelka jest montowana na wkręty od dołu skrzydła. Sposób montażu uszczelki ilustrują poniższe grafiki.
Pliki do pobrania
- Instrukcje montażu
- TOP PLUS instrukcja montażu.pdf
Rozmiar pliku: 2 MB
-
- Certyfikaty
- TOP PLUS raport dB IFT.pdf
Rozmiar pliku: 7 MB
-
- Pliki CAD
- TOP PLUS CE1328TPP [CC-ASTPL].DXF
Rozmiar pliku: 45 KB
-
