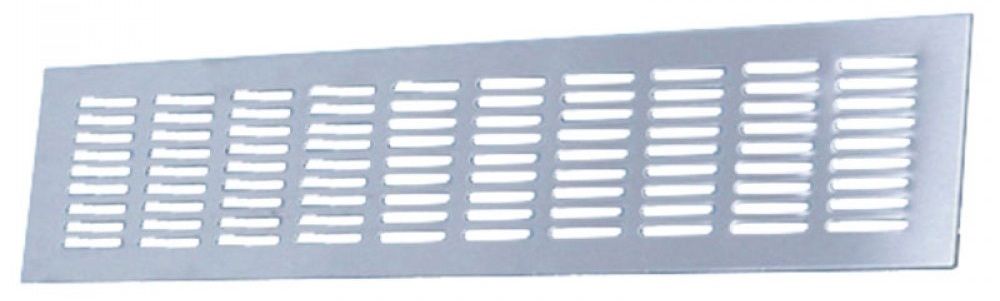

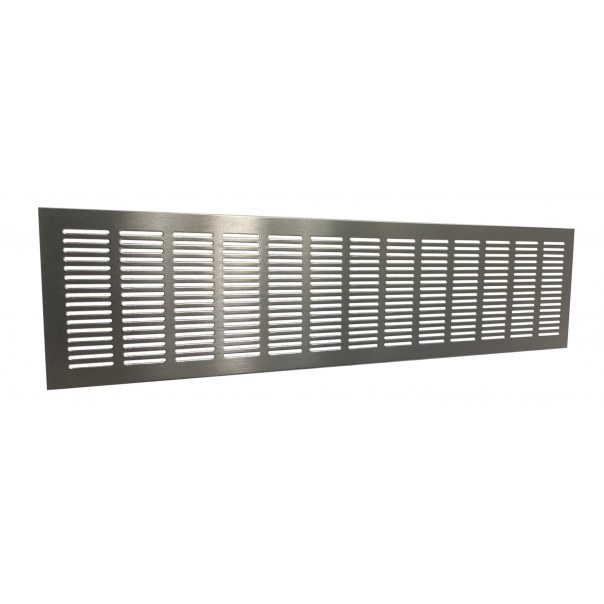

KRATKA WENTYLACYJNA G64 szer.500mm x wys.130mm STAL NIERDZEWNA
Wykonana ze stali nierdzewnej wciskana kratka wentylacyjna z prześwitem. Wymiary tego wariantu kratki wynoszą 500x130 mm mm, a jej powierzchnia czynna obejmuje 220 cm2. Żłobione płetwy montażowe ułatwiają instalację kratki. Dodatkowo posiada ona otwory na śruby montażowe, dzięki czemu jest stabilnie przymocowana do otworu wentylacyjnego.
Zobacz pełny opisProdukt wycofany ze sprzedaży.
| Producent: | Gavo |
| Seria: | G64 |
| Materiał | Stal nierdzewna |
| Wykończenie | Matowe |
| Rodzaj kratki | Z prześwitem |
| Sposób montażu | Wciskana |
| Wymiar otworu montażowego | 500x130 mm |
Opis produktu
Wciskana kratka wentylacyjna z prześwitem. Wykonana ze stali nierdzewnej i dostępna w wykończeniu matowym. Posiada szeroki zakres wymiarowy i tym samym może być stosowana niemal wszędzie, m.in.: w blatach nad grzejnikami, w kuchni jako osłona wentylatora, przy lodówkach, zmywarkach, w drzwiach, itp. Wymiary wybranego wariantu kratki wynoszą 500x130 mm.
Żłobione płetwy montażowe ułatwiają instalację kratki. Dodatkowo posiada ona otwory na śruby montażowe, dzięki czemu jest stabilnie przymocowana do otworu wentylacyjnego. Kratkę należy zamontować przy użyciu śrub M4 x 20 mm.
Rysunek techniczny
DANE DOTYCZĄCE PRZEPŁYWÓW
| Spadek ciśnienia | 1Pa | 2 Pa | 5 Pa | 10 Pa | 20 Pa | 40 Pa | 60 Pa |
| dm³/s | 18 | 25 | 40 | 57 | 80 | 114 | 139 |
| m³/h | 65 | 90 | 144 | 205 | 288 | 410 | 500 |
LEGENDA:
Przedstawione w tabeli dane prezentują wartości odpowiadające przepływom powietrza przy różnicy ciśnień 1 Pa / 2 Pa / 5 Pa / 10 Pa / 20 Pa / 40 Pa oraz 60 Pa i są wyrażone w dm³/s oraz m³/h.
Parametry techniczne
Pliki do pobrania
Rysunki techniczne
Rozmiar pliku: 42 KB
Rozmiar pliku: 209 KB
Gavo to rodzinna holenderska firma założona w 1917 roku przez Gerrita Jana Hermanusa Goudkuila. W pierwszych latach głównym obszarem jej działalności była produkcja wyrobów metalowych. Z kolei w 1956 roku oferta Gavo została poszerzona o kratki wentylacyjne. Obecnie asortyment marki obejmuje kratki wentylacyjne z prześwitem, kratki wentylacyjne bez prześwitu oraz przeciwpożarowe i dymoszczelne kratki wentylacyjne o odporności 30 minut oraz 60 minut.
