KRATKA WENTYLACYJNA G61 szer.500mm x wys.100mm SREBRNA F1
Oczekiwanie na dostawę
Do 5 tygodni
Parametry techniczne
| Wykończenie: | Anodyzowane srebrne (F1) |
| Materiał: | Aluminium |
| Sposób montażu: | Wciskana |
| Powierzchnia czynna (cm2): | 165 |
| Przepływ (dm3/s): | 13,7 |
| Wymiar otworu montażowego (mm): | 485x85 |
Wersje produktu
| Produkt | Dostępność | Cena | |
 | Oczekiwanie na dostawę Do 5 tygodni | 41,07 zł / szt. VAT 23% | |
 | Dostępny | 45,30 zł / szt. VAT 23% |
Opis produktu

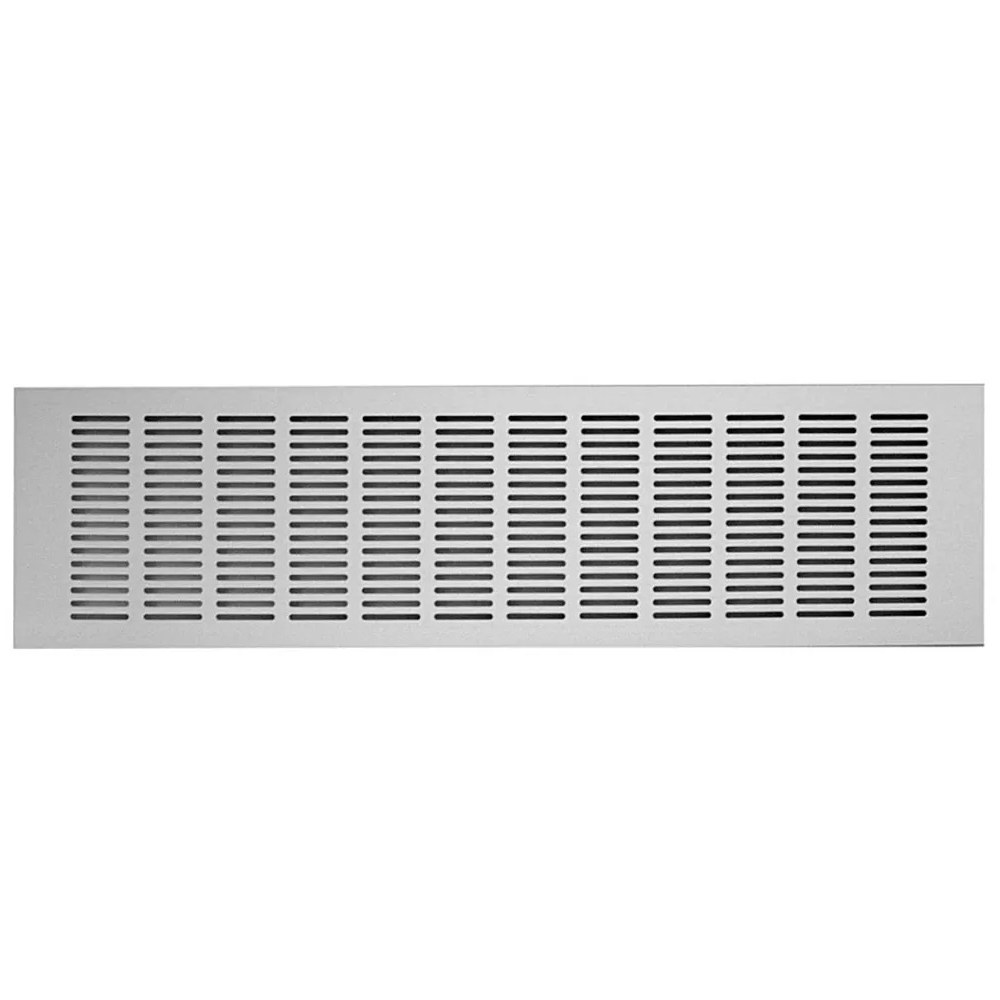

Wciskana kratka wentylacyjna z prześwitem co oznacza, że światło przechodzi przez otwory kratki. Została wykonana z aluminium. Posiada szeroki zakres wymiarowy i tym samym może być stosowana niemal wszędzie, m.in.: w blatach nad grzejnikami, w kuchni jako osłona wentylatora, przy lodówkach, zmywarkach, w drzwiach, itp. Wymiary wybranego wariantu kratki wynoszą 500x100 mm.
Montaż

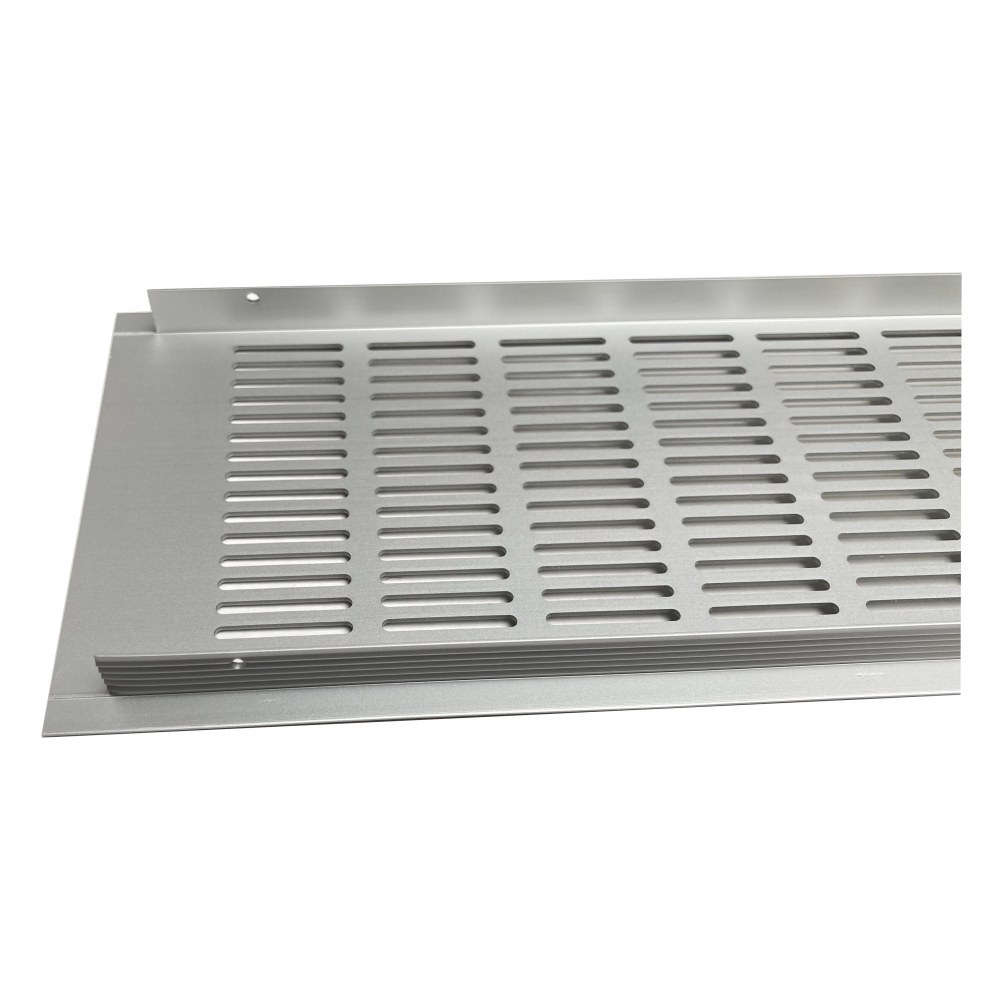

Żłobione płetwy montażowe ułatwiają instalację kratki. Dodatkowo posiada ona otwory na śruby montażowe, dzięki czemu jest stabilnie przymocowana do otworu wentylacyjnego. Wysokość otworu montażowego wynosi 85 mm. W przypadku zastosowania na drzwiach, należy użyć dwóch kratek i jedną z nich zamontować po stronie wewnętrznej, a drugą po stronie zewnętrznej skrzydła.
Wykończenie
Kratka jest anodyzowana w kolorze F1. Na zamówienie może być pomalowana proszkowo wysokiej jakości farbą odporną na korozję (paleta kolorów RAL).

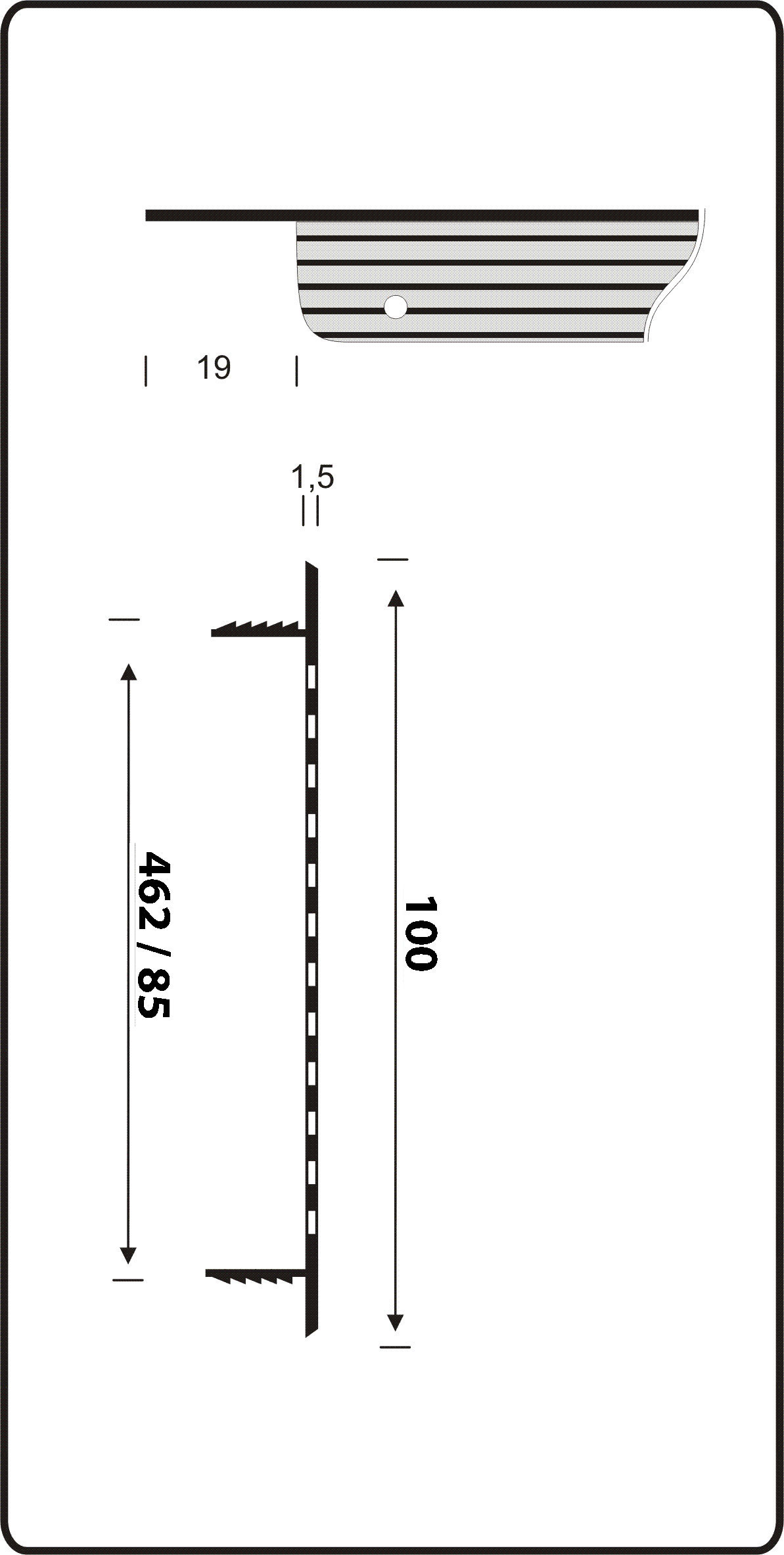

Rysunek techniczny
DANE DOTYCZĄCE PRZEPŁYWÓW
| Spadek ciśnienia | 1Pa | 2 Pa | 5 Pa | 10 Pa | 20 Pa | 40 Pa | 60 Pa |
| dm³/s | 14 | 19 | 31 | 43 | 61 | 87 | 106 |
| m³/h | 50 | 68 | 112 | 155 | 220 | 313 | 382 |
LEGENDA:
Przedstawione w tabeli dane prezentują wartości odpowiadające przepływom powietrza przy różnicy ciśnień 1 Pa / 2 Pa / 5 Pa / 10 Pa / 20 Pa / 40 Pa oraz 60 Pa i są wyrażone w dm³/s oraz m³/h.
Pliki do pobrania
- Rysunki techniczne
- GV-G61-5010-AA Kratka wentylacyjna - rysunek techniczny.pdf
Rozmiar pliku: 222 KB
-
