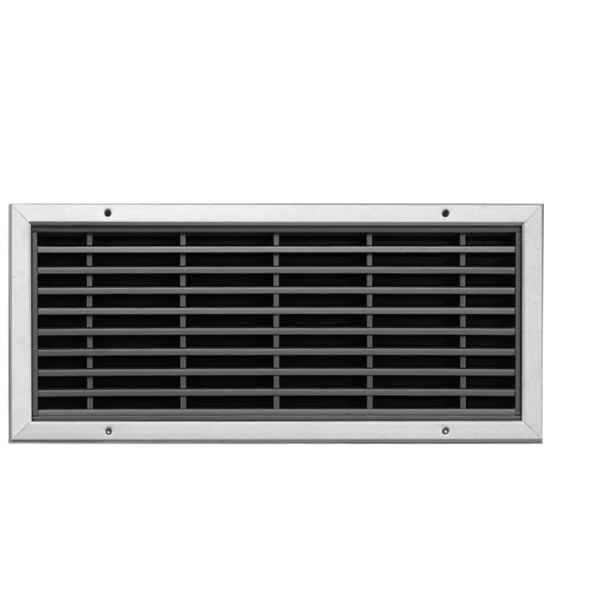

KRATKA WENTYLACYJNA G8SD szer.500mm x wys.200mm PPOŻ. 30 min. SREBRNA F1
Kratka wentylacyjna bez prześwitu. Dedykowana do drzwi przeciwpożarowych o grubości 40-57 mm. Wymiary kratki bez kołnierza wynoszą 500x200 mm. Stanowią one jednocześnie wymiar otworu montażowego. Z kolei powierzchnia czynna kratki obejmuje 280 cm2. Kratka posiada kołnierz ułatwiający montaż. Dodatkowo posiada stożkowe otwory na śruby przelotowe, dzięki czemu jej mocowanie jest bardzo stabilne.
Zobacz pełny opisProdukt wycofany ze sprzedaży.
| Producent: | Gavo |
| Seria: | G8SD |
| Materiał | Aluminium |
| Wykończenie | Anodyzowane srebrne (F1) |
| Do drzwi | Przeciwpożarowych |
| Rodzaj kratki | Bez prześwitu |
| Sposób montażu | Z kołnierzem |
Produkt wyprzedażowy.
Podana cena dotyczy wyłącznie towarów znajdujących się na magazynie.
Oferta obowiązuje do wyczerpania zapasów.
Opis produktu
Kratka wentylacyjna bez prześwitu. Dedykowana do drzwi przeciwpożarowych o grubości 40-57 mm. Szczelina montażowa między kratką i skrzydłem z każdej strony musi wynosić 3 mm. Wymiar kratki bez kołnierza to 500x200 mm. Ramka jest wykonana z aluminium anodyzowanego w kolorze F1 i wypełniona termorozszerzalnym kompozytem. W temperaturze 120 stopni Celsjusza elementy kratki pęcznieją kilkukrotnie powiększając swoją objętość. Tworzy się szczelna, niepalna przegroda posiadająca do 30 minut odporności ogniowej.
Ochrona przed ogniem i dymem
Kratka stanowi doskonałą ochronę przed ogniem i przed dymem. Znajduje zastosowanie w obiektach użyteczności publicznej, takich jak między innymi: kina, centra handlowe, szpitale, budynki biurowe, mieszkalne, itp. Kratka wentylacyjna G8SD jest elementem konstrukcyjnym zestawu drzwiowego. Jej zastosowanie w drzwiach przeciwpożarowych możliwe jest na podstawie dokumentów dopuszczających, takich jak Aprobaty Techniczne, bądź raporty z badań zestawów drzwiowych. Kratki G8SD były badane przez wielu producentów i systemodawców stolarki i ślusarki drzwiowej. W wyniku tych badań zostały dopisane do ich Aprobat Technicznych.
Montaż
Kratka posiada kołnierz ułatwiający montaż. Dodatkowo posiada stożkowe otwory na śruby przelotowe, dzięki czemu jej mocowanie jest bardzo stabilne. Dostarczana jest w komplecie z tylną ramką i śrubami montażowymi. Luki pomiędzy kratką a drzwiami powinny być wypełnione pęczniejącą pianką montażową odporną na wysokie temperatury lub też zaprawą murarską o takich samych właściwościach. Do wypełniania szczelin montażowych znajdujących się w drzwiach przeciwpożarowych można zastosować dedykowany ognioodporny uszczelniacz G8K, który posiada odporność ogniową od 90 do 240 minut w zależności od rodzaju łączonych materiałów. Szarą spoinę, powstałą w wyniku zastosowania uszczelniacza, można pomalować na dowolny kolor.
Wykończenie
Kratka jest anodyzowana w kolorze F1. Na zamówienie może być pomalowana proszkowo wysokiej jakości farbą odporną na korozję (paleta kolorów RAL) lub też może być bez ramki.
DANE DOTYCZĄCE PRZEPŁYWÓW
| Spadek ciśnienia | 1Pa | 2 Pa | 5 Pa | 10 Pa | 20 Pa | 40 Pa | 60 Pa |
| dm³/s | 23 | 33 | 51 | 73 | 103 | 145 | 178 |
| m³/h | 83 | 119 | 184 | 263 | 371 | 522 | 641 |
LEGENDA:
Dane w tabeli odpowiadają przepływom powietrza przy różnicy ciśnień 1 Pa / 2 Pa / 5 Pa / 10 Pa / 20 Pa / 40 Pa oraz 60 Pa i są wyrażone w dm³/s oraz m³/h.
Parametry techniczne
| Producent: | Gavo |
| Seria: | G8SD |
| Materiał | Aluminium |
| Wykończenie | Anodyzowane srebrne (F1) |
| Do drzwi | Przeciwpożarowych |
| Rodzaj kratki | Bez prześwitu |
| Sposób montażu | Z kołnierzem |
| Wymiar otworu montażowego (mm) | 500x200 |
| Minimalna grubość drzwi (mm) | 40 ÷ 57 |
| Ogniotrwałość (min) | 30 |
| Powierzchnia czynna (cm2) | 280 |
| Przepływ (dm3/s) | 23 |
Produkty powiązane
Pliki do pobrania
Certyfikaty
Rozmiar pliku: 82 KB
Rysunki techniczne
Rozmiar pliku: 284 KB
Gavo to rodzinna holenderska firma założona w 1917 roku przez Gerrita Jana Hermanusa Goudkuila. W pierwszych latach głównym obszarem jej działalności była produkcja wyrobów metalowych. Z kolei w 1956 roku oferta Gavo została poszerzona o kratki wentylacyjne. Obecnie asortyment marki obejmuje kratki wentylacyjne z prześwitem, kratki wentylacyjne bez prześwitu oraz przeciwpożarowe i dymoszczelne kratki wentylacyjne o odporności 30 minut oraz 60 minut.
