KRATKA WENTYLACYJNA G31 szer.600mm x wys.400mm SREBRNA F1
Kratka wentylacyjna bez prześwitu z kołnierzem ułatwiającym montaż. Dedykowana do zastosowania w drzwiach o grubości 27-50 mm. Charakteryzuje się wymiarem otworu montażowego wynoszącym 600x400 mm mm i powierzchnią czynną 462 cm2. Wypełnienie kratki stanowi aluminiowa konstrukcja lamelowa. Dodatkowo posiada ona stożkowe otwory na śruby przelotowe, dzięki czemu jej mocowanie jest bardzo stabilne.
Zobacz pełny opis| Producent: | Gavo |
| Seria: | G31 |
| Materiał | Aluminium |
| Wykończenie | Anodyzowane srebrne (F1) |
| Rodzaj kratki | Bez prześwitu |
| Sposób montażu | Z kołnierzem |
| Wymiar otworu montażowego | 600x400 mm |
Opis produktu
Kratka wentylacyjna bez prześwitu, co oznacza, że światło nie przedostaje się przez otwory w kratce. Jest dedykowana do zastosowania w drzwiach o grubości 27-50 mm. Wymiar kratki bez kołnierza wynosi 600x400 mm. Wymiar ten jest jednocześnie wymiarem otworu montażowego.
Kratka posiada kołnierz ułatwiający montaż. Jest on wykonany z aluminium i dostępny w wykończeniu w kolorze srebrnym F1. Wypełnienie stanowi aluminiowa konstrukcja lamelowa (odwrócona litera V). Dodatkowo posiada stożkowe otwory na śruby przelotowe, dzięki czemu jej mocowanie jest bardzo stabilne. Dostarczana jest w komplecie z tylną ramką i śrubami montażowymi.

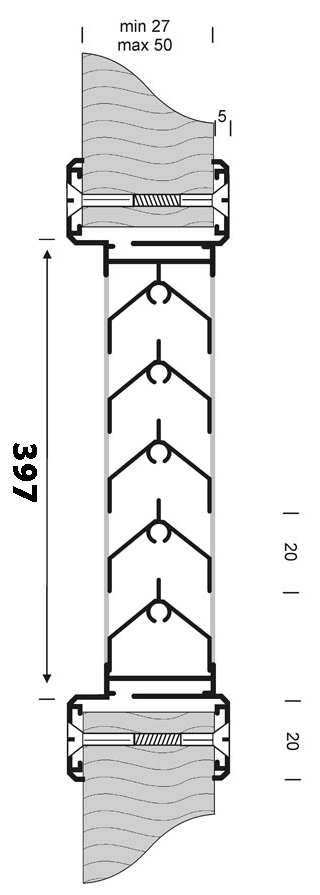

Rysunek techniczny
DANE DOTYCZĄCE PRZEPŁYWÓW
| Spadek ciśnienia | 1Pa | 2 Pa | 5 Pa | 10 Pa | 20 Pa | 40 Pa | 60 Pa |
| dm³/s | 39 | 54 | 86 | 122 | 172 | 243 | 298 |
| m³/h | 140 | 194 | 310 | 439 | 619 | 875 | 1073 |
LEGENDA:
Przedstawione w tabeli dane prezentują wartości odpowiadające przepływom powietrza przy różnicy ciśnień 1 Pa / 2 Pa / 5 Pa / 10 Pa / 20 Pa / 40 Pa oraz 60 Pa i są wyrażone w dm³/s oraz m³/h.
Parametry techniczne
Pliki do pobrania
Rysunki techniczne
Rozmiar pliku: 89 KB
Rozmiar pliku: 48 KB
Gavo to rodzinna holenderska firma założona w 1917 roku przez Gerrita Jana Hermanusa Goudkuila. W pierwszych latach głównym obszarem jej działalności była produkcja wyrobów metalowych. Z kolei w 1956 roku oferta Gavo została poszerzona o kratki wentylacyjne. Obecnie asortyment marki obejmuje kratki wentylacyjne z prześwitem, kratki wentylacyjne bez prześwitu oraz przeciwpożarowe i dymoszczelne kratki wentylacyjne o odporności 30 minut oraz 60 minut.
