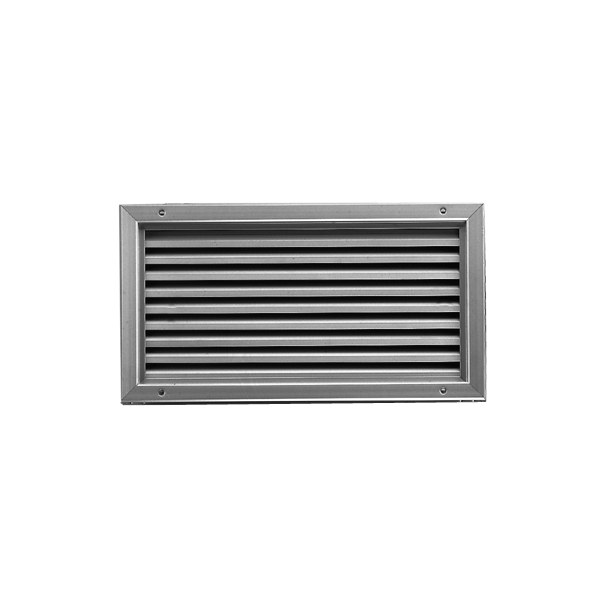

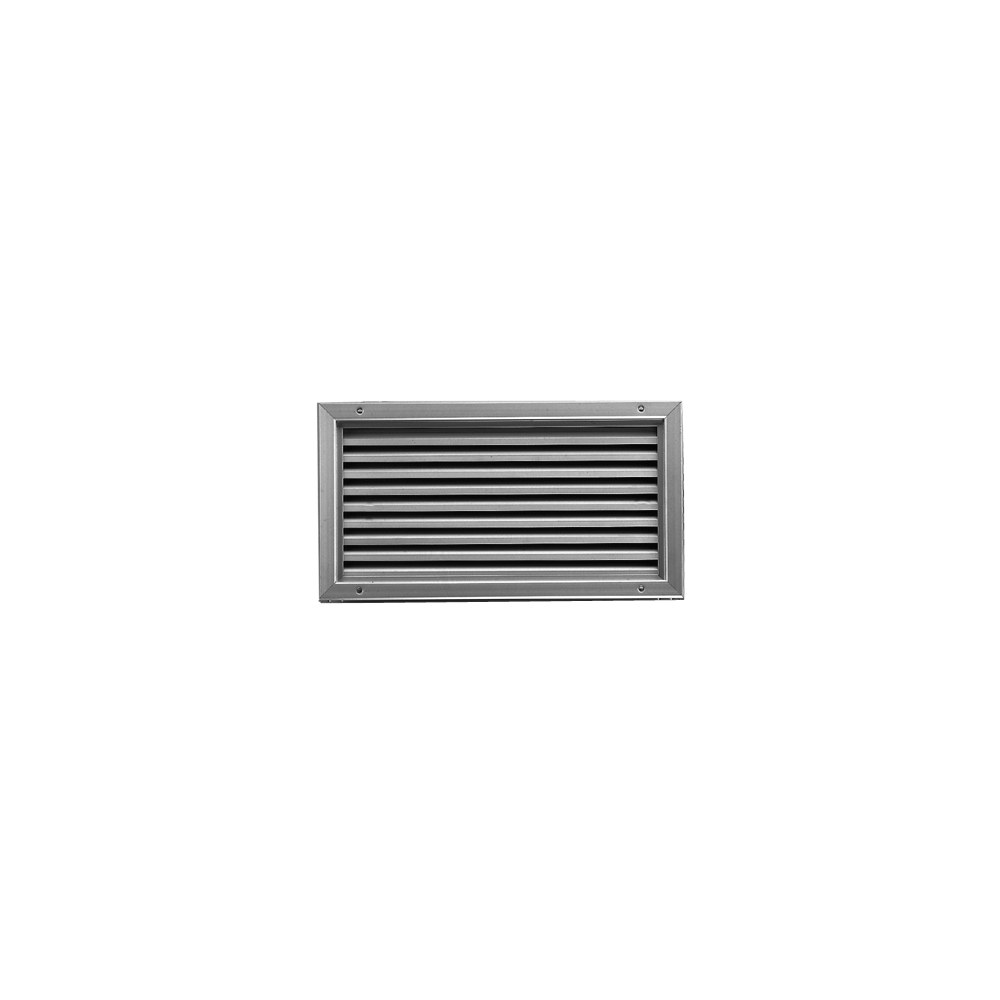

KRATKA WENTYLACYJNA G31 szer.500mm x wys.200mm SREBRNA F1
Kratka wentylacyjna bez prześwitu z kołnierzem ułatwiającym montaż. Dedykowana do zastosowania w drzwiach o grubości 27-50 mm. Charakteryzuje się wymiarem otworu montażowego wynoszącym 500x200 mm i powierzchnią czynną 170 cm2. Wypełnienie kratki stanowi aluminiowa konstrukcja lamelowa. Dodatkowo posiada ona stożkowe otwory na śruby przelotowe, dzięki czemu jej mocowanie jest bardzo stabilne.
Zobacz pełny opis| Producent: | Gavo |
| Seria: | G31 |
| Materiał | Aluminium |
| Wykończenie | Anodyzowane srebrne (F1) |
| Rodzaj kratki | Bez prześwitu |
| Sposób montażu | Z kołnierzem |
| Wymiar otworu montażowego (mm) | 500x200 |
Opis produktu
Kratka wentylacyjna bez prześwitu, co oznacza, że światło nie przedostaje się przez otwory w kratce. Jest dedykowana do zastosowania w drzwiach o grubości 27-50 mm. Wymiar kratki bez kołnierza wynosi 500x200 mm. Wymiar ten jest jednocześnie wymiarem otworu montażowego.
Kratka posiada kołnierz ułatwiający montaż. Jest on wykonany z aluminium i dostępny w wykończeniu w kolorze srebrnym F1. Wypełnienie stanowi aluminiowa konstrukcja lamelowa (odwrócona litera V). Dodatkowo posiada stożkowe otwory na śruby przelotowe, dzięki czemu jej mocowanie jest bardzo stabilne. Dostarczana jest w komplecie z tylną ramką i śrubami montażowymi.
Rysunek techniczny
DANE DOTYCZĄCE PRZEPŁYWÓW
| Spadek ciśnienia | 1Pa | 2 Pa | 5 Pa | 10 Pa | 20 Pa | 40 Pa | 60 Pa |
| dm³/s | 14 | 20 | 32 | 45 | 64 | 90 | 110 |
| m³/h | 50 | 72 | 115 | 162 | 230 | 324 | 396 |
LEGENDA:
Przedstawione w tabeli dane prezentują wartości odpowiadające przepływom powietrza przy różnicy ciśnień 1 Pa / 2 Pa / 5 Pa / 10 Pa / 20 Pa / 40 Pa oraz 60 Pa i są wyrażone w dm³/s oraz m³/h.
Parametry techniczne
Pliki do pobrania
Rysunki techniczne
Rozmiar pliku: 89 KB
Rozmiar pliku: 48 KB
