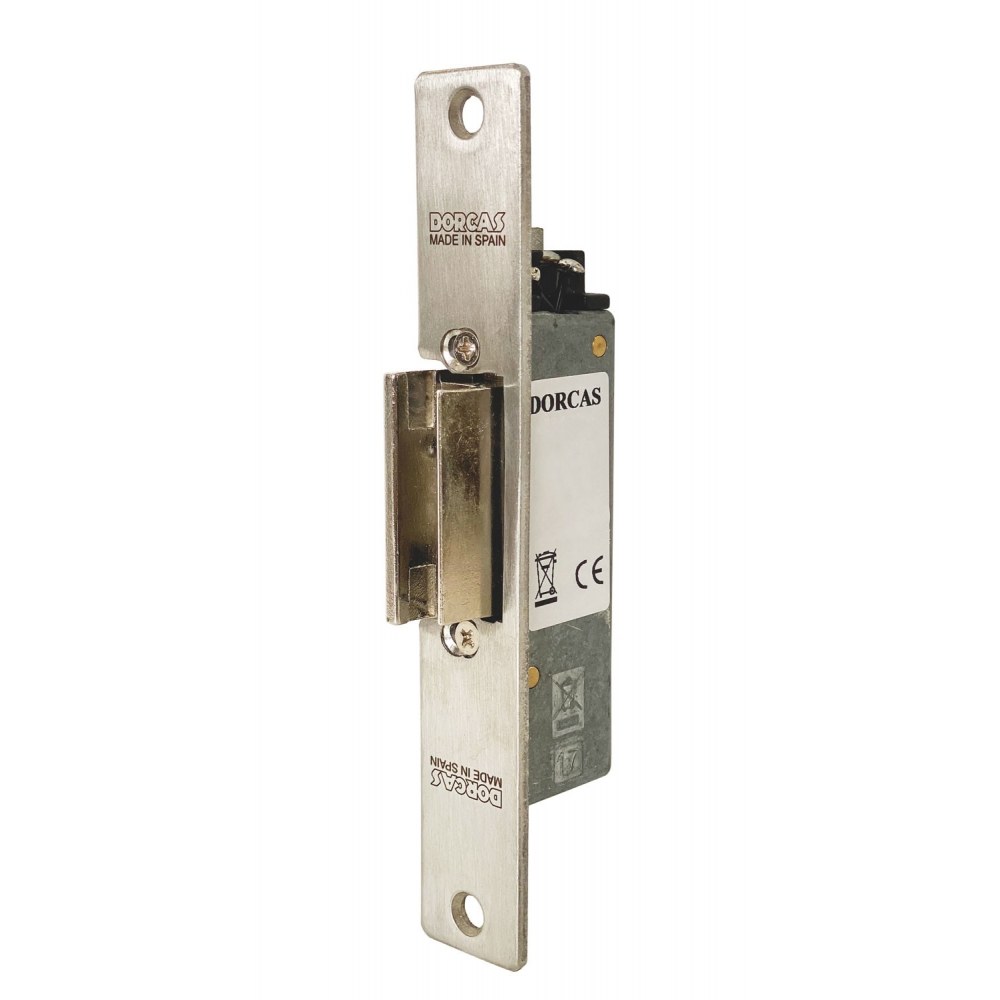

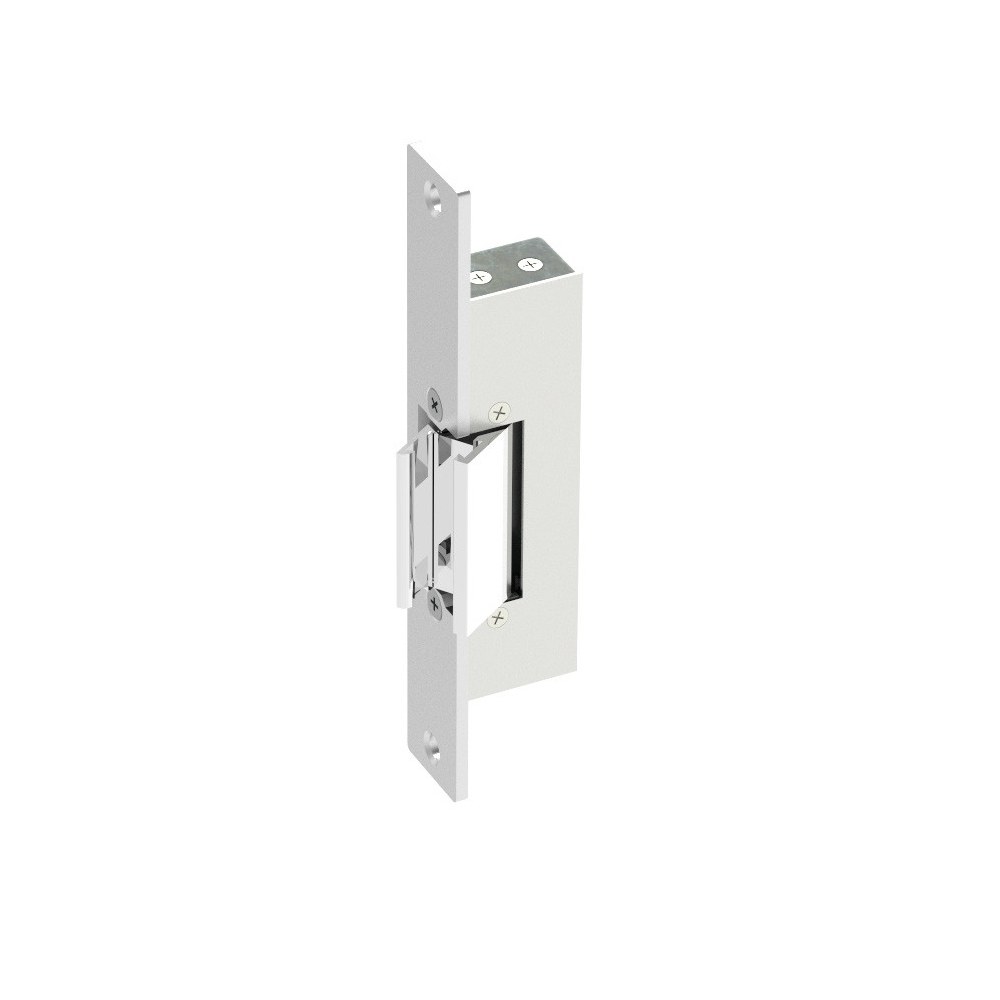

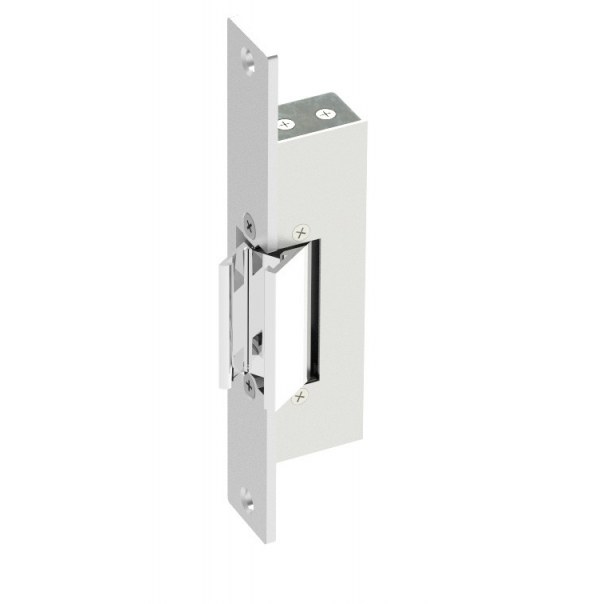

ELEKTROZACZEP 87 DO SZKŁA REWERSYJNY, 24V DC
Elektrozaczep pracujący w trybie rewersyjnym i zasilany prądem stałym o napięciu 24 V DC. Dedykowany do montażu w drzwiach całoszklanych, których grubość tafli nie przekracza 12 mm. Może zostać zainstalowany w pionie lub poziomie.
Zobacz pełny opis| Producent: | Dorcas |
| Seria: | Dorcas 87 |
| Do drzwi: | Z kontrolą dostępu |
| Sposób działania: | Rewersyjny |
| Wysokość: | 105 mm |
| Szerokość: | 20 mm |
| Głębokość: | 28 mm |
Opis produktu
Elektrozaczep do szkła zasilany prądem stałym 24V DC. Pracuje w trybie rewersyjnym co oznacza, że zablokowanie drzwi następuje w momencie podania napięcia. Oznacza to, że w przypadku awarii zasilania, drzwi pozostają otwarte. Zapadka elektrozaczepu posiada odporność na wyłamanie siłą 2550 N. Model serii 87 został przetestowany na 200 000 cykli pracy.
Dobór

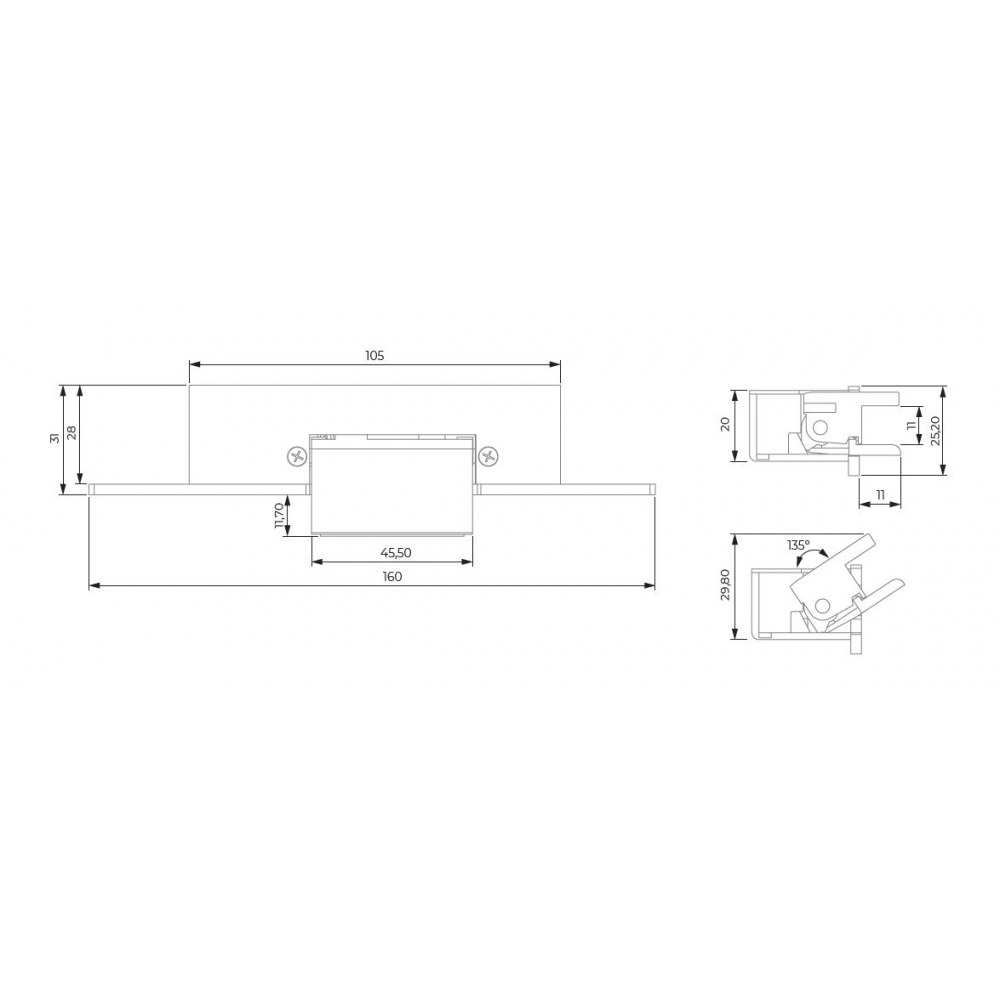

Model serii 87 jest dedykowany do zastosowania w drzwiach wykonanych ze szkła o maksymalnej grubości tafli 12 mm. Symetryczna budowa sprawia, że można zainstalować go zarówno w pionie, jak i w poziomie w prawych oraz lewych skrzydłach drzwi z ościeżnicą drewnianą, aluminiową lub stalową. Wymiary modelu i jego poszczególnych elementów prezentuje zamieszczony obok rysunek techniczny.
Dokumenty techniczne
Elektrozaczep został przebadany na zgodność z wymogami norm EN 61000-6-1:2007, EN 61000-6-3:2007, a także EN 61000-6-3:2007/A1:201, co potwierdza certyfikat hiszpańskiego instytutu ITE.
Parametry techniczne
| Producent: | Dorcas |
| Seria: | Dorcas 87 |
| Do drzwi: | Z kontrolą dostępu |
| Sposób działania: | Rewersyjny |
| Wysokość: | 105 mm |
| Szerokość: | 20 mm |
| Głębokość: | 28 mm |
| Trwałość: | 200 000 cykli |
| Głębokość zapadki: | 11 mm |
| Zakres regulacji zapadki: | 0 mm |
| Odporność na wyłamanie: | 2550 N |
| Napięcie: | 24 V DC |
| Pobór prądu DC: | 110 mA |
| Opór: | 230 Ω |
| Strona otwierania: | Uniwersalny |
Pliki do pobrania
Certyfikaty
Rozmiar pliku: 311 KB
Rozmiar pliku: 352 KB
Rysunki techniczne
Rozmiar pliku: 183 KB
