ZAWIAS HYDRAULICZNY PIVOT 100 EDGE, DO 100 kg, PRZYTRZYMANIE OTWARCIA, CZARNY PVD
Oczekiwanie na dostawę
Do 8 tygodni
Parametry techniczne
| Wykończenie: | Czarne |
| Materiał: | Stal nierdzewna |
| Nośność dla kompletu (kg): | 100 |
| Minimalna grubość drzwi (mm): | 40 |
| Materiał drzwi: | Drewniane |
Wersje produktu
| Produkt | Wykończenie: | Nośność dla kompletu (kg): | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
 | Czarne | 100 | 40 | Oczekiwanie na dostawę Do 8 tygodni | 1 144,83 zł / szt. VAT 23% | |
 | Srebrne | 100 | 40 | Dostępny | 1 044,85 zł / szt. VAT 23% |
Opis produktu

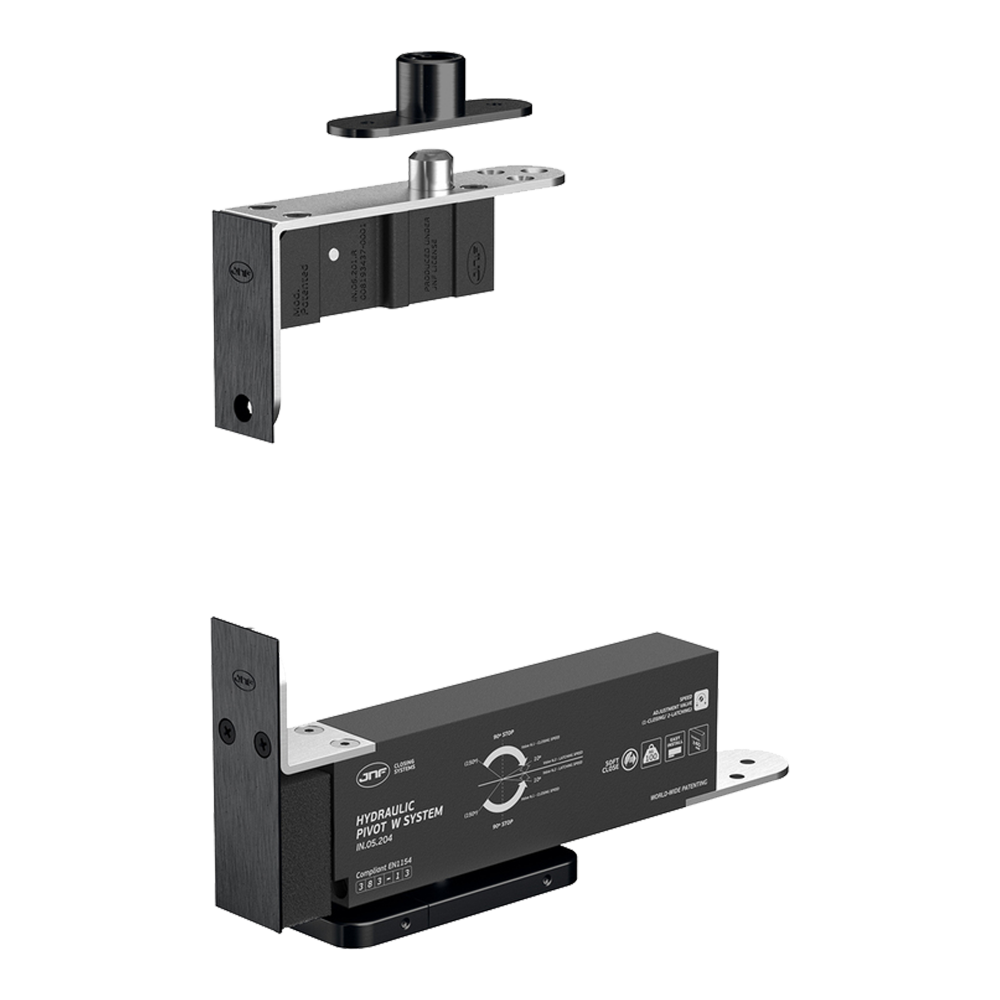

Zawias hydrauliczny do drzwi typu pivot składający się z części górnej oraz z części dolnej, które są montowane na krawędzi skrzydła. Wykonany ze stali nierdzewnej i dostępny w wykończeniu PVD w kolorze czarnym. Oferuje nośność 100 kg i jest odpowiedni do skrzydeł o maksymalnej szerokości 1000 mm oraz minimalnej grubości 40 mm. Posiada funkcję przytrzymania otwarcia oraz umożliwia regulację szybkości zamykania i domykania drzwi.
Dobór
Zawias jest odpowiedni do zastosowania w drzwiach drewnianych typu pivot o maksymalnej wadze 100 kg, maksymalnej szerokości 1000 mm oraz grubości skrzydła minimum 40 mm. Posiada możliwość regulacji położenia drzwi w zakresie +/- 3 mm oraz funkcję przytrzymania otwarcia przy położeniu 90°. Kąt obrotu zawiasu wynosi +120°/-120° co oznacza, że skrzydło może być otwierane w obu kierunkach. Model 100 EDGE został wyposażony w mechanizm Soft Close, a ponadto umożliwia regulację szybkości zamykania i domykania drzwi.
Montaż
Zarówno dolna, jak i górna część zawiasu musi być montowana na krawędzi skrzydła. W górnej części zawiasu odległość od osi zawiasu do krawędzi skrzydła musi wynosić 80 mm (wymiar stały). Montaż dolnej części zawiasu do podłoża nie wymaga wykonywania prac murarskich, co znacznie ułatwia i przyspiesza instalację drzwi typu pivot. Ponadto dolna część zawiasu posiada funkcję regulacji położenia skrzydła.
Użytkowanie
Zastosowany w zawiasie mechanizm krzywkowy stanowi zaawansowane rozwiązanie inżynieryjne, służące do przenoszenia ruchu. Pozwala na precyzyjną kontrolę siły w dowolnym momencie. W przeciwieństwie do mechanizmów zębatkowych, zależność między siłą, a kątem otwarcia nie jest liniowa, co pozwala na zwiększenie siły w końcowej fazie zamykania, przy zachowaniu łatwości i wygody obsługi. Drzwi wyposażone w zawiasy z mechanizmem krzywkowym umożliwiają dostęp osobom o ograniczonej mobilności i dzieciom, a ponadto nie powodują zmniejszenia siły zamykania w przypadku zastosowania zamków.
Regulacja szybkości zamykania / domykania
Korzystając z zaworów, znajdujących się w dolnej części zawiasu, możliwe jest regulowanie szybkości zamykania i domykania skrzydła drzwiowego w taki sposób, jak zostało to zaprezentowane na poniższych rysunkach.
