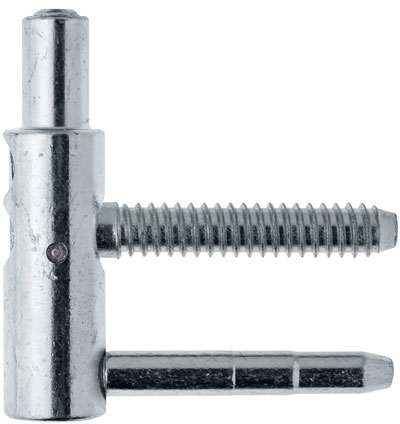

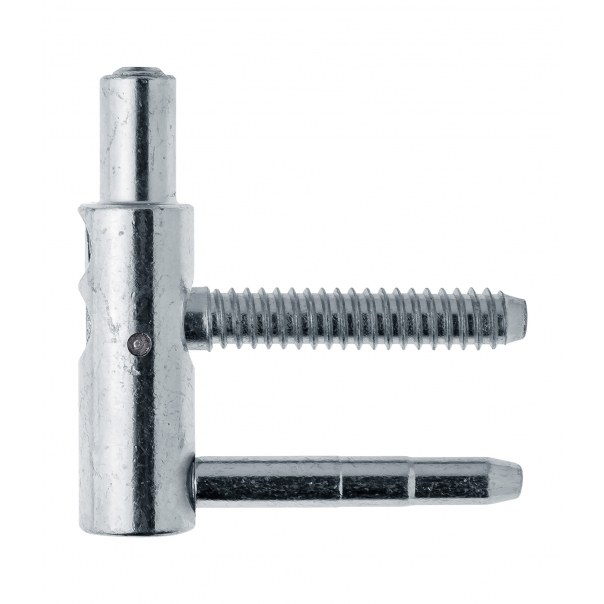

DOLNA CZĘŚĆ ZAWIASU EXACTA 3-D OT 495 160 7,8x45mm (2T) GALWANIZOWANA NA BIAŁO
Dostępny
Parametry techniczne
Wykończenie: | H5 - Galwanizowane na biało 12μ |
Materiał: | Stal |
Certyfikat CE: | Tak |
Do drzwi: | Przeciwpożarowych |
Średnica (mm): | Ø 16 |
Nośność dla 2 zawiasów (kg): | 100 |
Materiał drzwi: | Drewniane |
Ilość trzpieni: | 2 |
Rodzaj drzwi: | Z przylgą |
Regulacja: | 3-D |
Materiał ościeżnicy: | Drewniana |
Wersje produktu
Produkt | Dostępność | Cena | |
![]() | Dostępny | 8,14 zł / szt. VAT 23% | |
![]() | Do wyprzedaży | 2,46 zł / szt. VAT 23% | |
![]() | Dostępny | 13,15 zł / szt. VAT 23% | |
![]() | Dostępny | 12,03 zł / szt. VAT 23% | |
![]() | Dostępny | 17,97 zł / szt. VAT 23% |
Opis produktu
Dolna część zawiasu serii Exacta o średnicy 16 mm została wyposażona w dwa trzpienie, każdy z nich posiada długość 45 mm. Jest dedykowana do drzwi wykonanych z drewna i występuje w wykończeniu galwanizowanym na biało. Po zamocowaniu obu części zawiasu jego położenie można w wygodny sposób regulować w trzech płaszczyznach (poziomej, pionowej i głębokości) za pomocą jednego klucza.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle

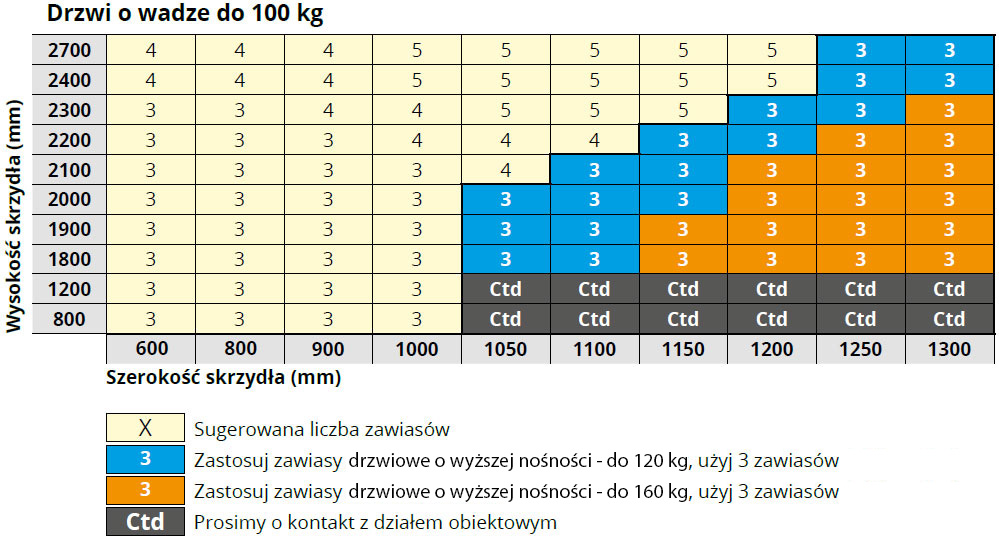

Poniższa tabela informuje o tym, ile zawiasów Exacta OT 495 o średnicy 16 mm należy zastosować na skrzydle o wadze do 100 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 1, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania. Zawias wkręcany Exacta OT 495 160 posiada również Oznakowanie CE i raport z badań DMT.
Montaż i użytkowanie
Zastosowana konstrukcja trzpieni umożliwia stabilne i pewne osadzenie zawiasu, a jego montaż ułatwiają specjalne, dedykowane przyrządy oraz zestawy montażowe dostępne na osobne zamówienie. Po zamocowaniu obu części zawiasu jego położenie można w wygodny sposób regulować w trzech płaszczyznach (poziomej, pionowej i głębokości). Regulacja wykonywana jest przy użyciu jednego klucza i nie wymaga demontażu skrzydła. Do modelu Exacta można dopasować liczne mosiężne, aluminiowe i nylonowe nasadki, które są dostępne w szerokim wyborze atrakcyjnych wykończeń kolorystycznych. Dzięki temu wybranie nasadki odpowiadającej kolorystyce skrzydła drzwiowego oraz stylistyce i kolorystyce wybranego wnętrza, nie stanowi żadnego problemu.
Marka
Otlav to włoska marka specjalizująca się w produkcji zawiasów do drzwi i do okien od ponad 50 lat. Produkcja odbywa się w jednej z najnowocześniejszych fabryk w Europie, a najważniejszymi cechami produkowanych zawiasów są ich wysoka jakość oraz funkcjonalność. Najwyższe standardy, którymi kieruje się Otlav dotyczą nie tylko samych produktów, ale także całej działalności firmy, szacunku dla pracowników oraz środowiska naturalnego.

Pliki do pobrania
- Certyfikaty
- CG495160H502 deklaracja DoP [PL].pdf
Rozmiar pliku: 33 KB
- CI495160 certyfikat CE PIV.pdf
Rozmiar pliku: 508 KB
-
