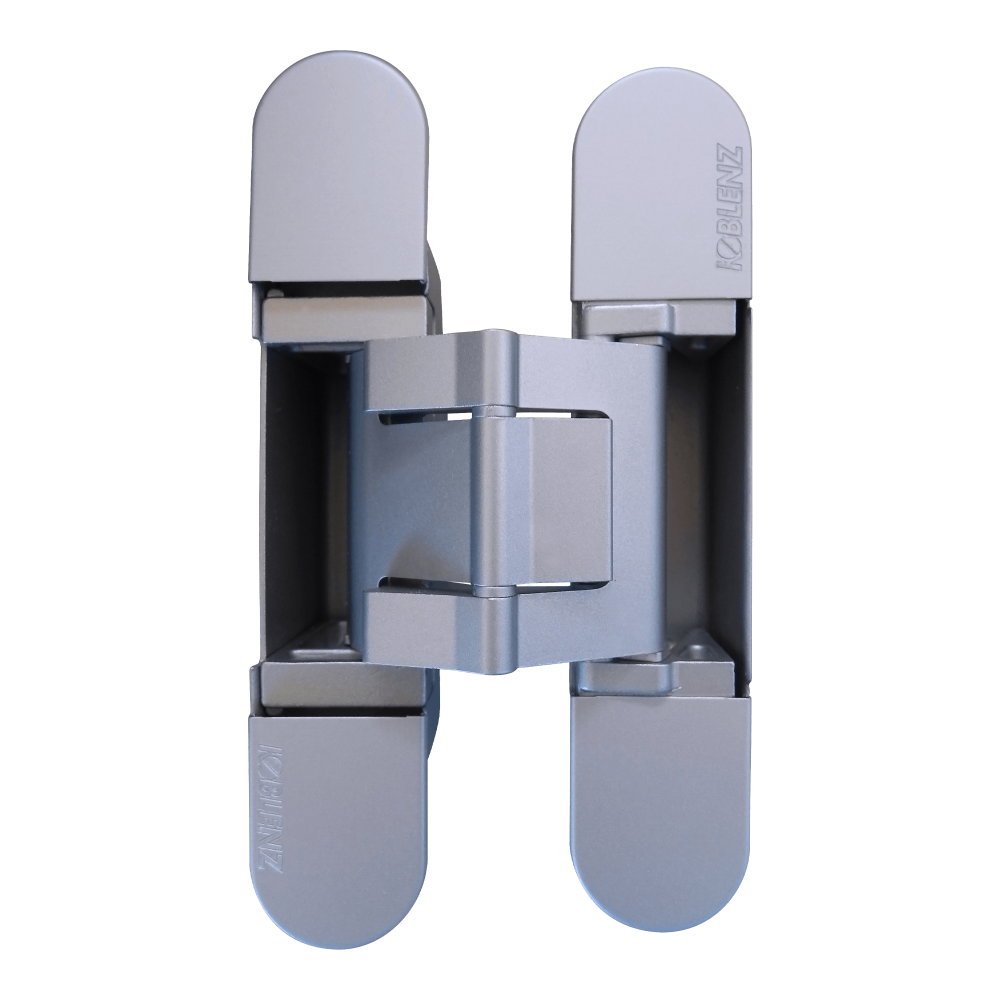

ZAWIAS WPUSZCZANY KUBICA K2780 CHROMOWANY MATOWY
Zawias wpuszczany z regulacją 3D do drewnianych drzwi z dodatkową okładziną. Określany mianem hybrydowego, gdyż został wykonany z różnych materiałów: stali, aluminium i znalu. Odpowiedni do drzwi o grubości skrzydła 35-45 mm.
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Kubica Hybrid K2780 |
| Materiał | Znal, Stal, Aluminium |
| Wykończenie | Chromowane matowe |
| Do drzwi | Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 80 |
Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi z dodatkową okładziną. Określany mianem hybrydowego, gdyż został wykonany z różnych materiałów. Posiada stalowy korpus oraz ramiona wykonane z aluminium. Z kolei jego wewnętrzne elementy konstrukcyjne są wykonane ze znalu. Zawias posiada wykończenie Full HD, uzyskiwane przy użyciu zaawansowanej technologii, polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Kubica Hybrid K2780 - 80 kg (max) - 2 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy Kubica Hybrid K2780 mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Mogą być stosowane na drzwiach z dodatkową okładziną.
Dokumenty techniczne
Właściwości zawiasów wpuszczanych Kubica Hybrid K2780 potwierdza raport z badań na zgodność z EAD 020001-01-0405:2017.
Stosowny dokument został opublikowany przez instytut ift Rosenheim.
Montaż
Minimalna głębokość frezowania w ościeżnicy niezbędna do zamontowania zawiasów Kubica Hybrid K2780 wynosi 30 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
Po zamontowaniu zawiasów, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja jest wykonywana za pomocą klucza imbusowego i nie wymaga demontażu skrzydła.
W celu wykonania regulacji należy postępować zgodnie ze wskazówkami zamieszczonymi na filmie instruktażowym. Zakres regulacji w poszczególnych płaszczyznach:
- Regulacja pozioma: +3/- 1,5 mm
- Regulacja pionowa: +/- 2,5 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Kubica Hybrid K2780 |
| Materiał | Znal, Stal, Aluminium |
| Wykończenie | Chromowane matowe |
| Do drzwi | Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 80 |
| Trwałość | 100 000 cykli |
| Minimalna grubość drzwi (mm) | 45 |
| Wysokość zawiasu | 135 / 130 mm |
| Szerokość zawiasu | 27 / 27 mm |
| Głębokość zawiasu | 41,5 / 30,5 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | + 3 mm, - 1,5 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 2,5 mm, - 2,5 mm |
| Rodzaj drzwi | Z przylgą |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 5 osi obrotu, FullHD |
| Kąt otwarcia | 180° |
