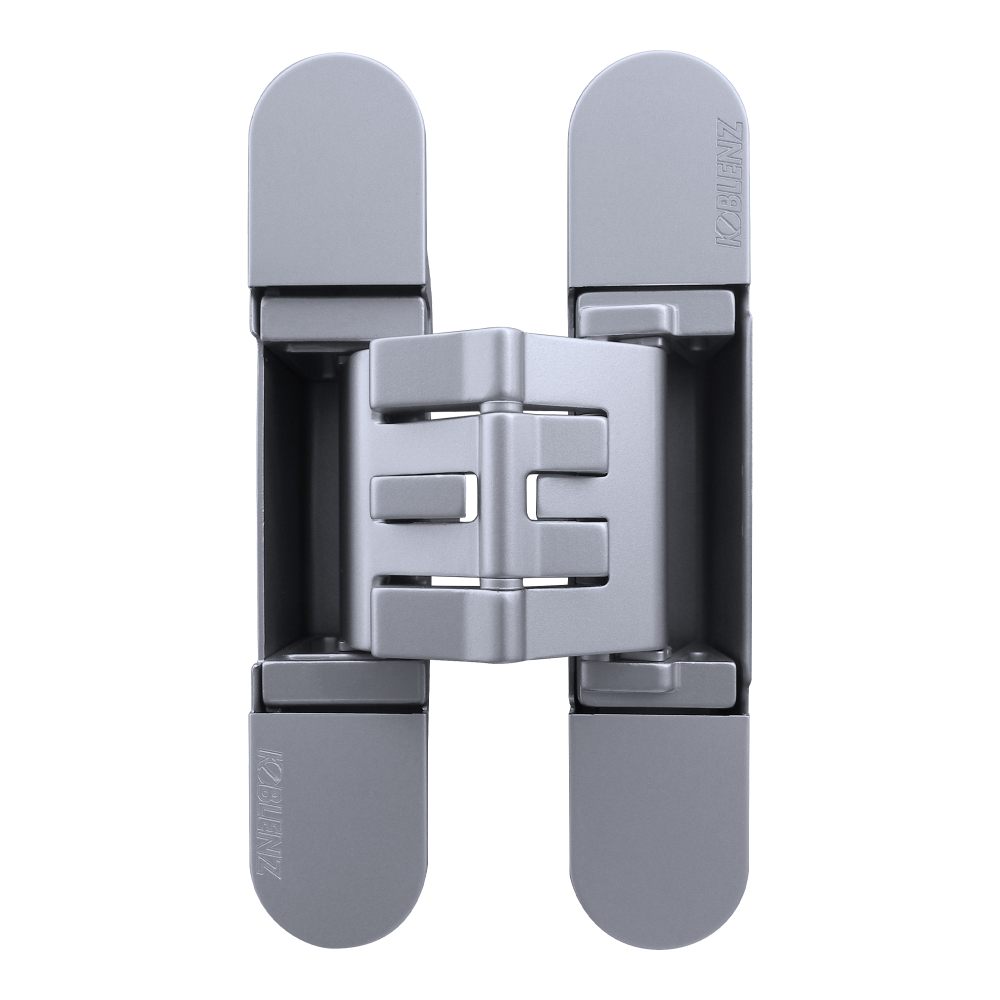

ZAWIAS WPUSZCZANY KUBICA K2760 CHROMOWANY MATOWY
Pięcioosiowy zawias wpuszczany z regulacją 3D do drzwi bezprzylgowych, posiadających skrzydło o grubości 35-45 mm. Określany mianem hybrydowego, gdyż został wykonany ze stopu znalu i stali.
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Kubica Hybrid K2760 |
| Materiał | Znal, Stal |
| Wykończenie | Chromowane matowe |
| Do drzwi | Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 60 |
Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej i stalowej. Został wykonany z wytrzymałego stopu znalu i stali HSLA. Zawias posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Kubica Hybrid K2760 - 60 kg (max) - 2 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy wpuszczane Kubica Hybrid K2760 mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dokumenty techniczne
Zawiasy wpuszczane Kubica Hybrid K2760 zostały przebadane na trwałość mechaniczną zgodnie z wymogami europejskiej normy EN 12400:2002-10 uzyskując klasę 5.
Przeprowadzone testy potwierdza raport z badań instytutu ift Rosenheim.
Montaż
Minimalna głębokość frezowania w ościeżnicy niezbędna do prawidłowego zamontowania zawiasów wynosi 30 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
- Regulacja pozioma: +3/-1,5 mm
- Regulacja pionowa: +/- 2,5 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Kubica Hybrid K2760 |
| Materiał | Znal, Stal |
| Wykończenie | Chromowane matowe |
| Do drzwi | Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 60 |
| Trwałość | 200 000 cykli |
| Minimalna grubość drzwi (mm) | 45 |
| Wysokość zawiasu | 135 / 130 mm |
| Szerokość zawiasu | 27 / 27 mm |
| Głębokość zawiasu | 41,5 / 30,5 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | + 3 mm, - 1,5 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 2,5 mm, - 2,5 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 5 osi obrotu, FullHD |
| Kąt otwarcia | 180° |
