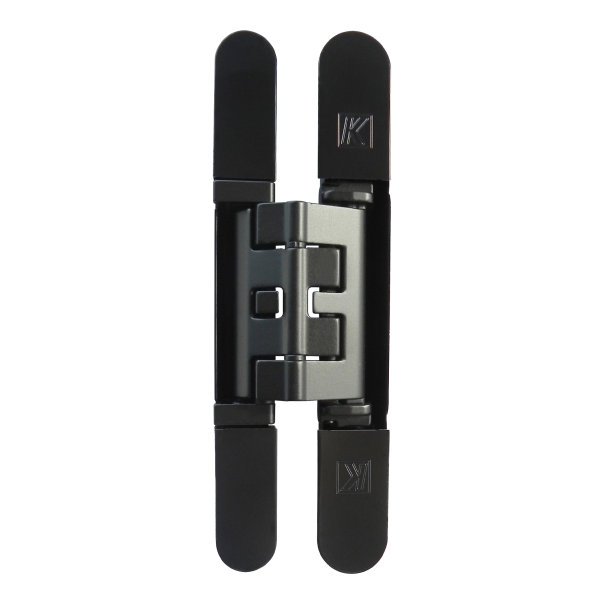

ZAWIAS WPUSZCZANY KUBICA K2460 LAKIEROWANY CZARNY
Pięcioosiowy zawias wpuszczany z regulacją 3D do drzwi drewnianych z odwróconą przylgą. Wykonany z wytrzymałego stopu znalu i stali HSLA. Odpowiedni do zastosowania na skrzydłach o minimalnej grubości 26 mm.
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Kubica Hybrid K2460 |
| Materiał | Znal, Stal |
| Wykończenie | Lakierowane na czarno |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 60 |
Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drzwi drewnianych / paneli meblowych z odwróconą przylgą, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Został wykonany z wytrzymałego stopu znalu i stali HSLA. Zawias posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
KUBICA K2460 Hybrid - 60 kg (max) - 2 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy KUBICA K2460 Hybrid mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w drzwiach / panelach meblowych z odwróconą przylgą, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dokumenty techniczne
Zawiasy wpuszczane Kubica (K2460 Hybrid) posiadają Oznaczenie CE, a ich właściwości techniczne potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę Krona Koblenz oraz raport z badań wydany przez instytut badawczy ift Rosenheim. Ponadto zawiasy zostały przebadane na odporność ogniową, co potwierdzają certyfikaty instytutów UL oraz CSI.
Montaż
Minimalna głębokość frezowania w ościeżnicy niezbędna do prawidłowego zamontowania zawiasów wynosi 24 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
- Regulacja pozioma: +/-3 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1,5 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Kubica Hybrid K2460 |
| Materiał | Znal, Stal |
| Wykończenie | Lakierowane na czarno |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 60 |
| Trwałość | 200 000 cykli |
| Minimalna grubość drzwi (mm) | 26 |
| Wysokość zawiasu | 155 / 155 mm |
| Szerokość zawiasu | 18 / 21 mm |
| Głębokość zawiasu | 27 / 24 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | + 3 mm, - 3 mm |
| Regulacja głębokości (Y) | + 1,5 mm, - 1,5 mm |
| Regulacja pionowa (Z) | + 3 mm, - 3 mm |
| Rodzaj drzwi | Z przylgą |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 5 osi obrotu, FullHD, Do drzwi z odwróconą przylgą |
| Ogniotrwałość (min) | 30 |
| Kąt otwarcia | 180° |
