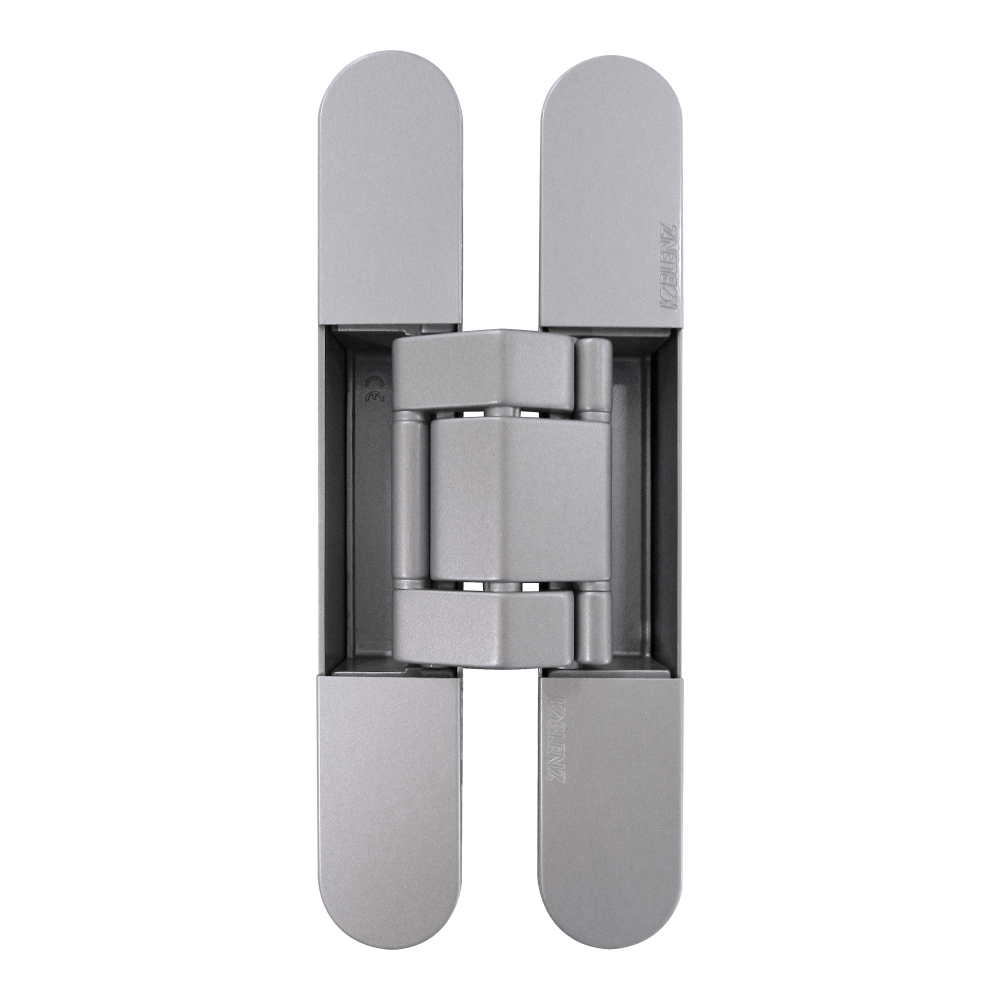

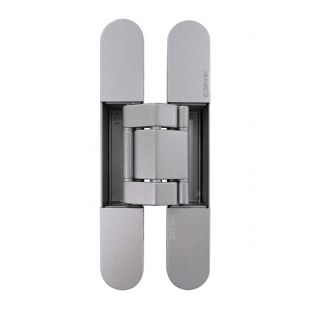

ZAWIAS WPUSZCZANY KUBI K7120 HD CHROMOWANY MATOWY
Siedmioosiowy zawias wpuszczany z regulacją 3D do bezprzylgowych drzwi o minimalnej grubości skrzydła 40 mm. Przebadany na 30 minut odporności ogniowej.
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Kubi7 K7120 |
| Materiał | Znal |
| Wykończenie | Chromowane matowe |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 120 |
Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Opis produktu
Zawias wpuszczany KuBi7 K7120 z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych (w tym także przeciwwłamaniowych), zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Siedem osi obrotu powoduje zmniejszone tarcie, płynny ruch ramion zawiasu oraz wpływa korzystnie na jego trwałość i nośność. Zawias posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
KuBi7 K7120 - 120 kg (max) - 2 zawiasy
KuBi7 K7120 - 140 kg (max) - 3 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy Ku-Bi7 (K7120) mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w bezprzylgowych drzwiach drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dokumenty techniczne
Zawiasy wpuszczane KuBi7 (K7120) posiadają Oznaczenie CE, a ich właściwości techniczne potwierdzają Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę Krona Koblenz oraz certyfikaty instytutów ift Rosenheim, UL i IBS Linz.
Montaż
Minimalna głębokość frezowania w skrzydle i ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 34 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm. Warto mieć na uwadze, że szczelina między skrzydłem instalowanych drzwi, a podłogą musi wynosić co najmniej 6 mm.
Użytkowanie - regulacja 3D
- Regulacja pozioma: +3/- 2 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Kubi7 K7120 |
| Materiał | Znal |
| Wykończenie | Chromowane matowe |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 120 |
| Nośność dla 3 zawiasów (kg) | 140 |
| Minimalna grubość drzwi (mm) | 40 |
| Wysokość zawiasu | 200 / 200 mm |
| Szerokość zawiasu | 32 / 32 mm |
| Głębokość zawiasu | 33,7 / 33,7 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | - 2 mm, + 3 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 3 mm, - 3 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 5 osi obrotu, FullHD |
| Ogniotrwałość (min) | 30 |
| Kąt otwarcia | 180° |
