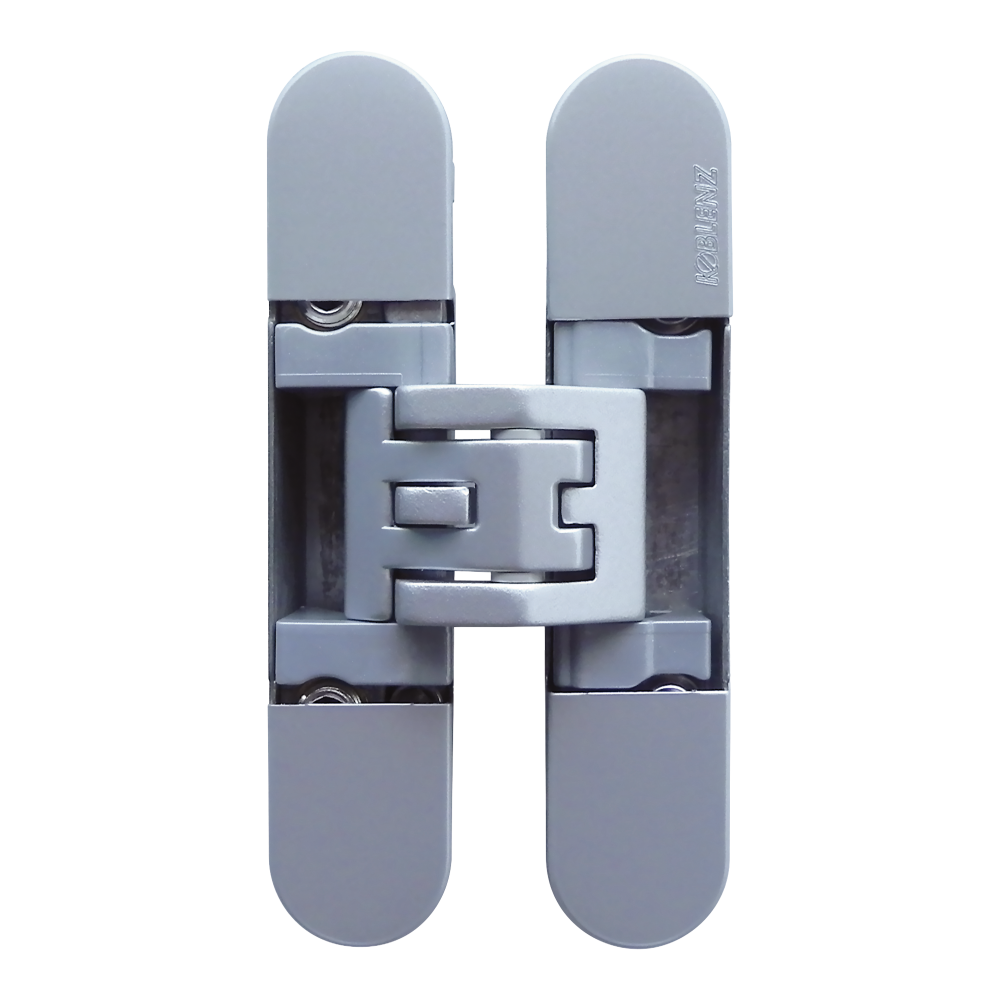

ZAWIAS WPUSZCZANY KUBI CENTER K6400 CHROMOWANY MATOWY
Pięcioosiowy zawias wpuszczany z regulacją 3D do drzwi bezprzylgowych o minimalnej grubości skrzydła 30 mm.
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Kubica Kubicenter K6400 |
| Materiał | Znal, POM C |
| Wykończenie | Chromowane matowe |
| Do drzwi | Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 30 |

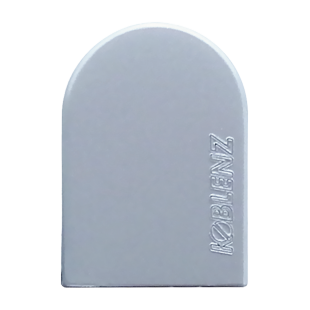

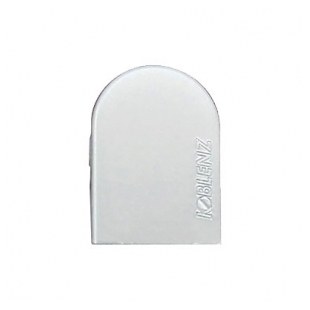

Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Odpowiedni także do drzwi meblowych.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
KUBICA Kubicenter K6400 - 30 kg (max) - 2 zawiasy
KUBICA Kubicenter K6400 - 45 kg (max) - 3 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy KUBICA Kubicenter K6400 mogą zostać zainstalowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w bezprzylgowych drzwiach drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej oraz w drzwiach meblowych.
Montaż
Minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 18 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
- Regulacja pozioma: +3 / -2 mm
- Regulacja pionowa: +/- 2,5 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Kubica Kubicenter K6400 |
| Materiał | Znal, POM C |
| Wykończenie | Chromowane matowe |
| Do drzwi | Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 30 |
| Nośność dla 3 zawiasów (kg) | 45 |
| Trwałość | 200 000 cykli |
| Minimalna grubość drzwi (mm) | 30 |
| Wysokość zawiasu | 105 / 105 mm |
| Szerokość zawiasu | 22 / 22 mm |
| Głębokość zawiasu | 21,6 / 18,6 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | - 2 mm, + 3 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 2,5 mm, - 2,5 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 5 osi obrotu, Do paneli meblowych |
| Kąt otwarcia | 180° |
