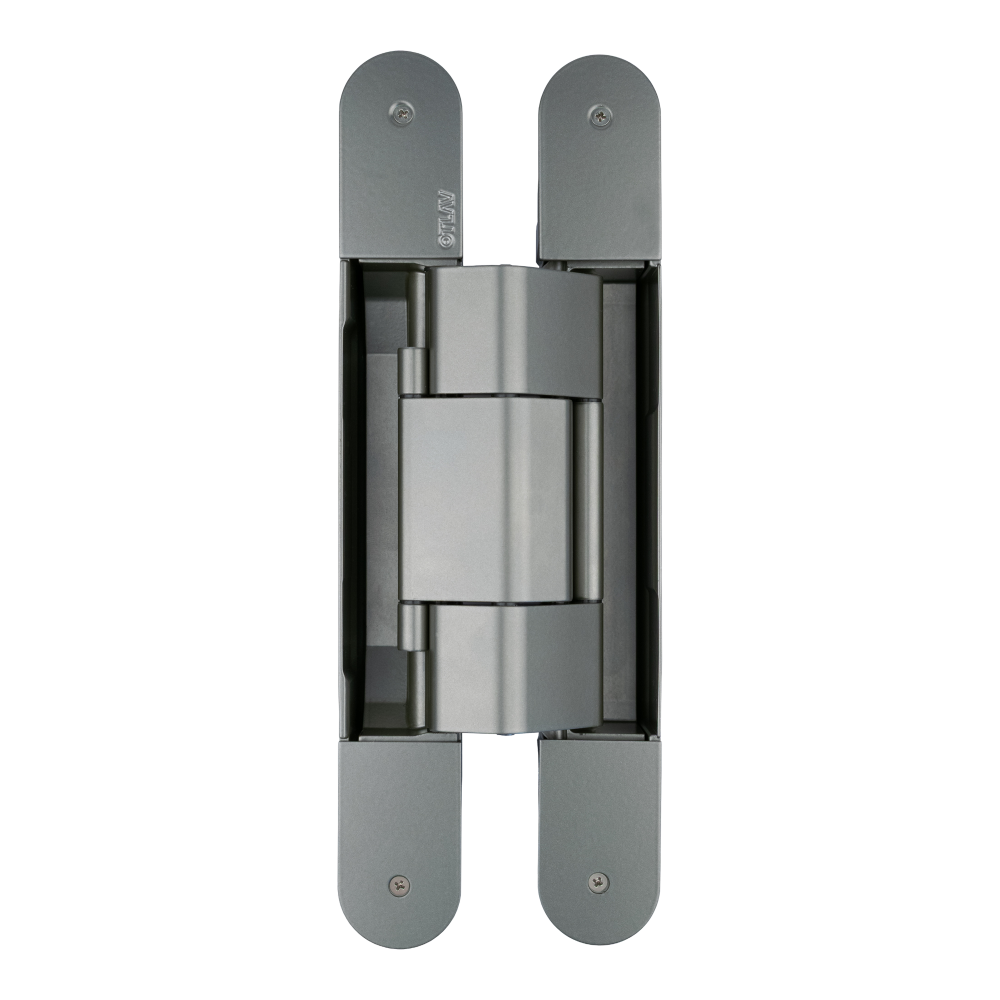

ZAWIAS WPUSZCZANY INVISACTA 343 3-D 200 KG (4 NAKŁADKI, WKRĘTY), NIKLOWANY MATOWY
Zawias wpuszczany z regulacją 3D. Jest dedykowany do drewnianych drzwi bezprzylgowych o maksymalnej wadze 200 kg, zamontowanych na ościeżnicy drewnianej / aluminiowej. Posiada wykończenie .
Zobacz pełny opisZawiasy, nasadki, wkręty montażowe.
Opis produktu
Zawias wpuszczany z regulacją 3D. Jest dedykowany do drewnianych drzwi bezprzylgowych zamontowanych na ościeżnicy drewnianej / aluminiowej. Siedem osi obrotu powoduje zmniejszone tarcie, płynny ruch ramion zawiasu oraz wpływa korzystnie na jego trwałość i nośność. Zawias jest dostarczany wraz z czterema dedykowanymi nasadkami i wkrętami montażowymi. Występuje w wykończeniu niklowanym matowym.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle

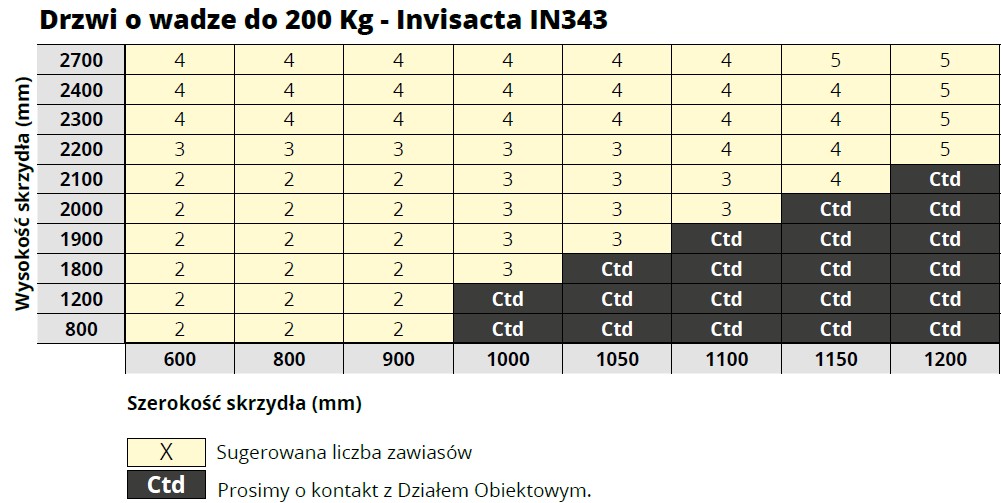

Poniższa tabela informuje o tym, ile zawiasów Invisacta 343 należy zastosować na skrzydle o wadze do 200 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Zastosowanie zamykacza na drzwiach skutkuje obniżeniem nośności zawiasów o 20%. W celu uzyskania szczegółowych informacji, rekomendujemy kontakt z Działem Obiektowym.
Minimalna grubość skrzydła
Minimalna grubość skrzydła drzwi, na których można zastosować zawias Invisacta 343 wynosi 43 mm.

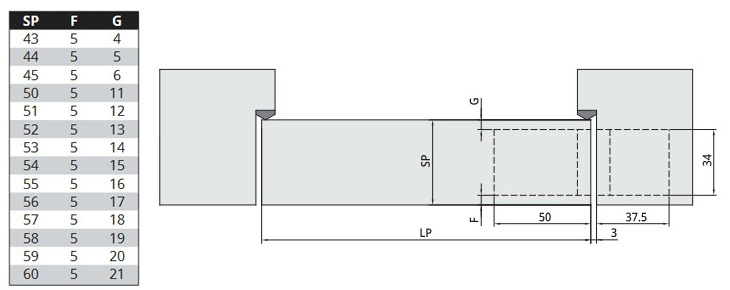

W przypadku skrzydeł o większej grubości, zwiększeniu ulegają wymiary F i G, jak zostało to zaprezentowane w zamieszczonej obok tabeli.
Uniwersalność skrzydła
Modele Invisacta 343 mogą być stosowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Uniwersalność skrzydła jest możliwa do uzyskania przy symetrycznym montażu zawiasów oraz zainstalowaniu klamki w połowie wysokości skrzydła. Wówczas obracając skrzydło w osi pionowej i/lub poziomej, uzyskuje się skrzydło lewe lub prawe.
Dokumenty techniczne
Model Invisacta 343 posiada Deklarację Właściwości Użytkowych, wystawioną przez producenta - firmę OTLAV.
Montaż - głębokość frezowania

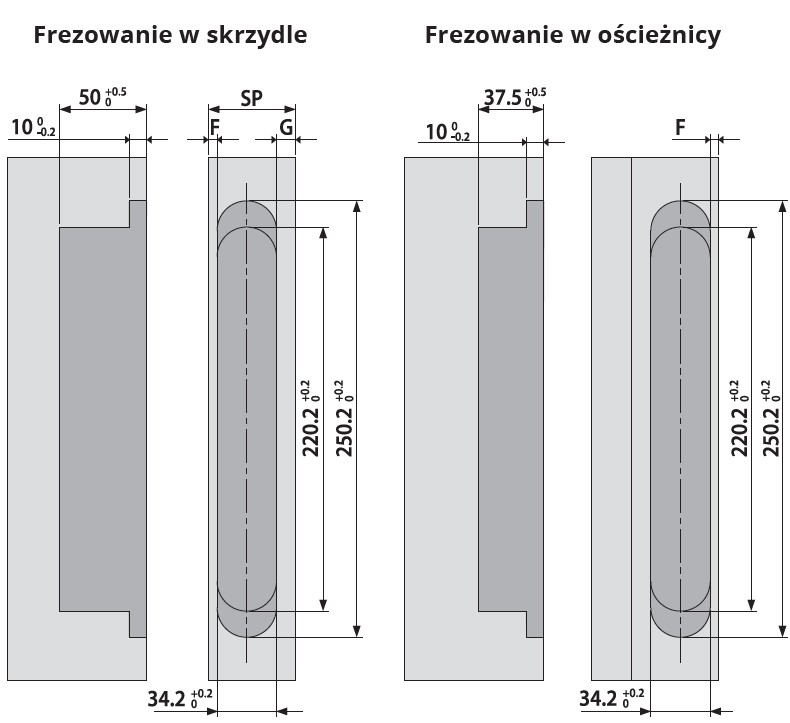

Poniższe grafiki prezentują prawidłowe wymiary frezowania w skrzydle i ościeznicy. Minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 37,5 mm, a głębokość frezowania w skrzydle 50 mm.
Użytkowanie - regulacja 3D

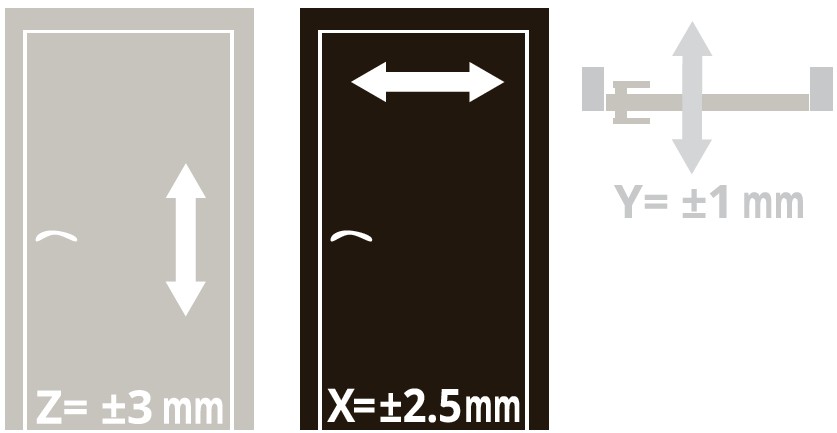

Regulacja zawiasu w trzech płaszczyznach (poziomej / pionowej / głębokości) jest wykonywana za pomocą zwykłego klucza imbusowego.
- Regulacja pozioma (mechaniczna): +/- 2,5 mm
- Regulacja pionowa (manualna): +/- 3 mm
- Regulacja głębokości (manualna): +/- 1 mm
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Warianty produktu
ZAWIAS WPUSZCZANY INVISACTA 343 3-D 200 KG (4 NAKŁADKI, WKRĘTY), NIKLOWANY MATOWY
Otlav to włoska marka posiadająca ponad 50 lat doświadczenia w projektowaniu oraz produkcji zawiasów do drzwi i okien. Jej oferta obejmuje zawiasy wpuszczane, wkręcane, przykręcane, przykręcano-wkręcane, a także przyrządy montażowe, nakładki, nasadki do zawiasów, stabilizatory skrzydła oraz inne akcesoria. Wzrost zainteresowania rozwiązaniami Otlav na przestrzeni ostatnich lat zapewnił firmie dynamiczny rozwój, dzięki czemu uzyskała ona wiodącą pozycję na rynku. Aby sprostać rosnącemu zapotrzebowaniu klientów i skrócić terminy dostaw, w zakładach Otlav wdrożony został całkowicie zautomatyzowany proces produkcji i magazynowania wyrobów gotowych. Obecnie Otlav eksportuje swoje produkty nie tylko do państw europejskich, ale także do kilkudziesięciu krajów położonych na innych kontynentach.
