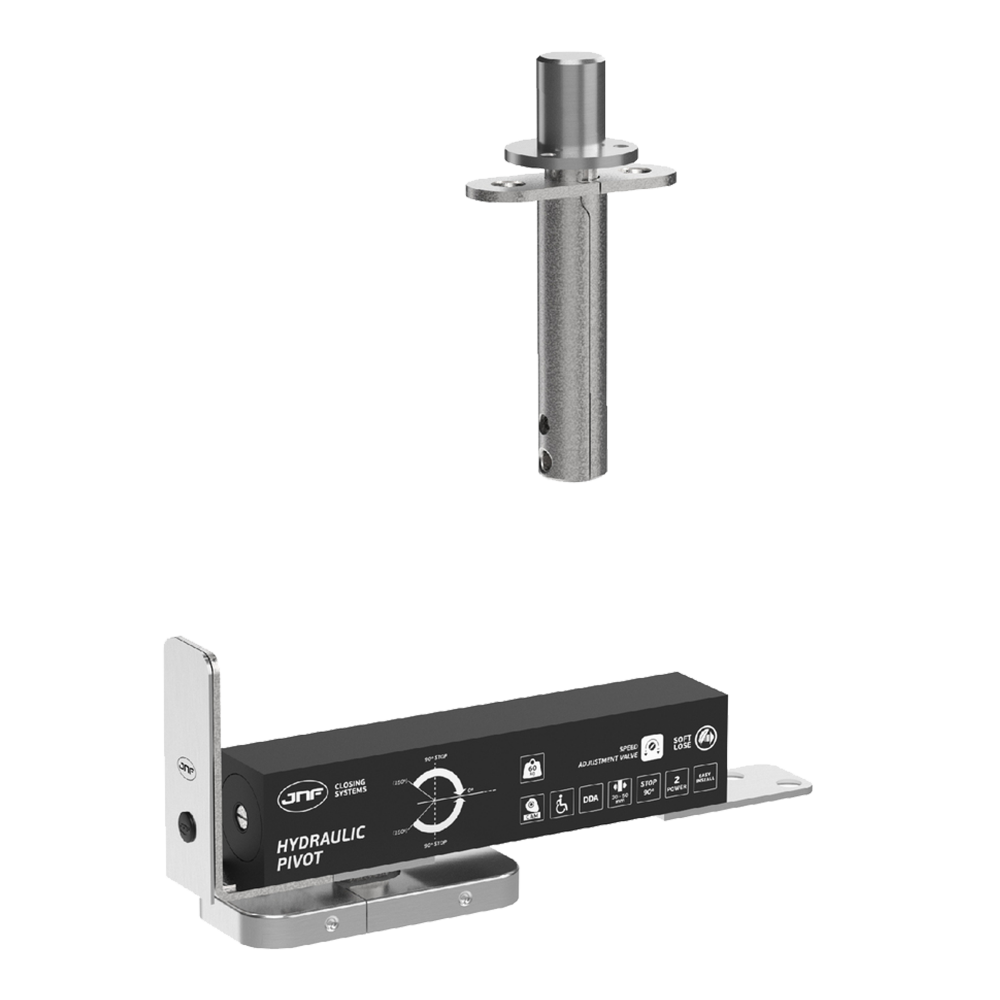

ZAWIAS HYDRAULICZNY PIVOT 60 EDGE, DO 60 kg, PRZYTRZYMANIE OTWARCIA, SREBRNY
Zawias hydrauliczny do drzwi typu pivot o maksymalnej wadze 60 kg i szerokości do 850 mm. Wykonany ze stali nierdzewnej AISI 304. Posiada regulację siły zamykania za pomocą śruby oraz oferuje mechanizm Soft Close, zapewniający łagodne domykanie skrzydła.
Zobacz pełny opis| Producent: | JNF |
| Seria: | Pivot 60 |
| Materiał | Stal nierdzewna |
| Wykończenie | Srebrne |
| Rodzaj zawiasu | Pivotowy |
| Materiał drzwi | Drewniane, Aluminiowe, Metalowe |
| Do drzwi | Pivotowych |
Zawias, akcesoria montażowe, instrukcja.
Opis produktu
Zawias hydrauliczny z mechanizmem krzywkowym do drzwi typu pivot o maksymalnej wadze 60 kg i minimalnej grubości skrzydła 35 mm. Wykonany ze stali nierdzewnej AISI 304. Posiada regulację szybkości zamykania za pomocą śruby oraz oferuje mechanizm Soft Close, zapewniający łagodne domykanie skrzydła. Dolną część zawiasu należy zawsze montować na krawędzi skrzydła. Z kolei w przypadku górnej części zawiasu, odległość jego osi od krawędzi skrzydła jest stała i wynosi 65 mm.
Dobór
Zawias jest odpowiedni do zamontowania w drzwiach typu pivot o minimalnej grubości skrzydła 35 mm i maksymalnej szerokości skrzydła 850 mm, zamontowanych na ościeżnicy drewnianej. Jego nośność wynosi 60 kg, a kąt obrotu +120°/-120° co oznacza, że skrzydło może być otwierane w obu kierunkach. Zastosowany w zawiasie system krzywkowy w połączeniu z mechanizmem hydraulicznym umożliwia sterowanie ich zamykaniem oraz pozwala na łagodne otwieranie skrzydła. Istotną korzyścią jest możliwość regulacji szybkości zamykania za pomocą specjalnej śruby. Ponadto system Soft Close zapewnia łagodne domykanie skrzydła, zapobiegając trzaskaniu drzwiami.
Montaż
Poniższe rysunki przedstawiają budowę i sposób montażu zawiasu. Dolną część zawiasu należy zawsze montować na krawędzi skrzydła. Z kolei w przypadku górnej części zawiasu odległość od osi zawiasu do krawędzi skrzydła jest stała i wynosi 65 mm. Dolna część zawiasu umożliwia regulację położenia skrzydła.
Użytkowanie
Zastosowany w zawiasie mechanizm krzywkowy stanowi zaawansowane rozwiązanie inżynieryjne, służące do przenoszenia ruchu. Pozwala na precyzyjną kontrolę siły w dowolnym momencie. W przeciwieństwie do mechanizmów zębatkowych, zależność między siłą, a kątem otwarcia nie jest liniowa, co pozwala na zwiększenie siły w końcowej fazie zamykania, przy zachowaniu łatwości i wygody obsługi. Drzwi wyposażone w zawiasy z mechanizmem krzywkowym umożliwiają dostęp osobom o ograniczonej mobilności i dzieciom, a ponadto nie powodują zmniejszenia siły zamykania w przypadku zastosowania zamków.
Regulacja szybkości zamykania skrzydła
Obracając śrubą, znajdującą się w dolnej części zawiasu, możliwe jest regulowanie szybkości zamykania skrzydła drzwiowego w taki sposób, jak zostało to zaprezentowane na poniższych rysunkach.
Parametry techniczne
| Producent: | JNF |
| Seria: | Pivot 60 |
| Materiał | Stal nierdzewna |
| Wykończenie | Srebrne |
| Rodzaj zawiasu | Pivotowy |
| Materiał drzwi | Drewniane, Aluminiowe, Metalowe |
| Do drzwi | Pivotowych |
| Nośność dla kompletu (kg) | 60 |
| Minimalna grubość drzwi (mm) | 30 |
| Maksymalna szerokość drzwi (mm) | 850 |
| Odległość osi zawiasu od krawędzi skrzydła (mm) | 65 |
| Szczelina (mm) | 7 |
| Kąt obrotu | +120°, -120° |
| Siła | 2 |
| Regulacja zawiasu | Dół |
| Regulacja szybkości | Tak |
| Przytrzymanie otwarcia | Tak |
| Funkcja Soft Close | Tak |
| Mechanizm krzywkowy | Tak |
JNF to portugalski producent okuć do drzwi i okien, obecny na rynku nieprzerwanie od 1965 roku. Oprócz siedziby w Portugalii, posiada również swój showroom w hiszpańskiej Barcelonie. Jednym z obszarów działalności firmy jest opracowywanie i wytwarzanie wysokiej jakości zawiasów do masywnych drzwi typu pivot. Konstrukcja i mechanizm działania wielu modeli takich zawiasów podlega międzynarodowej ochronie patentowej. JNF dba o ciągłe rozwijanie i udoskonalanie oferowanych rozwiązań, które trafiają do odbiorców nie tylko w Europie, ale także w innych zakątkach świata. Firma posiada własne laboratorium, w którym wnikliwie bada wytwarzane produkty oraz testuje nowe prototypowe rozwiązania.
