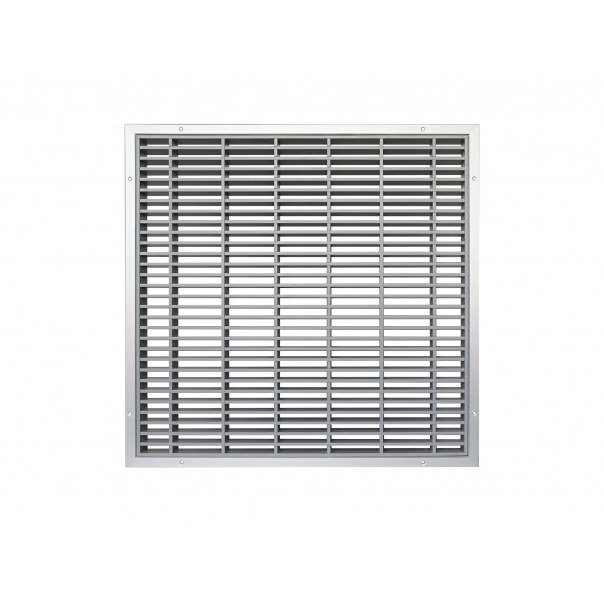

KRATKA WENTYLACYJNA G8HD szer.200mm x wys.200mm PPOŻ. 60 min. SREBRNA F1

Dostępny

GV-G8HD-2020
8713628212305
655,58 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: UE
Wykończenie: Anodyzowane srebrne (F1)
Materiał: Aluminium
Do drzwi: Przeciwpożarowych
Sposób montażu: Z kołnierzem
Powierzchnia czynna (cm2): 290
Przepływ (dm3/s): 24
Wymiar otworu montażowego (mm): 200x200
Minimalna grubość drzwi (mm): 35 ÷ 57
Ogniotrwałość (minut): 60

Wersje produktu

Produkt Dostępność Cena

Dostępny

655,58 zł / szt.
VAT 23%

Niedostępny

739,58 zł / szt.
VAT 23%

Dostępny

749,39 zł / szt.
VAT 23%

Dostępny

848,11 zł / szt.
VAT 23%

Dostępny

836,73 zł / szt.
VAT 23%

Dostępny

1 028,80 zł / szt.
VAT 23%

Dostępny

1 170,43 zł / szt.
VAT 23%

Dostępny

707,74 zł / szt.
VAT 23%

Na zamówienie

5-8 tyg

0,00 zł / szt.
VAT 23%

Dostępny

949,23 zł / szt.
VAT 23%

Dostępny

1 174,64 zł / szt.
VAT 23%

Na zamówienie

5-8 tyg

1 564,36 zł / szt.
VAT 23%

Na zamówienie

5-8 tyg

1 740,87 zł / szt.
VAT 23%

Na zamówienie

5-8 tyg

0,00 zł / szt.
VAT 23%

Dostępny

1 581,97 zł / szt.
VAT 23%

Na zamówienie

do 4 tyg

2 114,09 zł / szt.
VAT 23%

Opis produktu

Kratka wentylacyjna z prześwitem co oznacza, że światło przechodzi przez otwory kratki. Dedykowana do drzwi przeciwpożarowych o grubości 40-57 mm. Wymiar kratki bez kołnierza 200x200 mm. Ramka wykonana z aluminium anodyzowanego w kolorze F1 wypełniona termorozszerzalnym kompozytem. W temperaturze 120 stopni Celsjusza elementy kratki pęcznieją kilkukrotnie powiększając swoją objętość. Tworzy się szczelna, niepalna przegroda posiadająca do 60 minut odporności ogniowej.

Zastosowanie

Kratka zapewnia odpowiednią wentylację (ok. 80% przepływu powietrza), a jednocześnie stanowi doskonałą ochronę przed ogniem i przed dymem. Znajduje zastosowanie w obiektach użyteczności publicznej, takich jak między innymi: kina, centra handlowe, szpitale, budynki biurowe, mieszkalne, itp. Kratka wentylacyjna G8HD jest elementem konstrukcyjnym zestawu drzwiowego. Jej zastosowanie w drzwiach przeciwpożarowych możliwe jest na podstawie dokumentów dopuszczających, takich jak Aprobaty Techniczne, bądź raporty z badań zestawów drzwiowych. Kratki G8HD były badane przez wielu producentów i systemodawców stolarki i ślusarki drzwiowej. W wyniku tych badań zostały dopisane do ich Aprobat Technicznych.

Montaż

Kratka posiada kołnierz ułatwiający montaż. Dodatkowo posiada stożkowe otwory na śruby przelotowe, dzięki czemu jej mocowanie jest bardzo stabilne. Dostarczana jest w komplecie z tylną ramką i śrubami montażowymi. Luki pomiędzy kratką a drzwiami powinny być wypełnione pęczniejącą pianką montażową odporną na wysokie temperatury lub też zaprawą murarską o takich samych właściwościach.

Wykończenia

Kratka jest anodyzowana w kolorze F1. Na zamówienie może być pomalowana proszkowo wysokiej jakości farbą odporną na korozję (paleta kolorów RAL) lub też może być bez ramki.

Rysunek techniczny

DANE DOTYCZĄCE PRZEPŁYWÓW

Spadek ciśnienia  1Pa 2 Pa 5 Pa 10 Pa 20 Pa 40 Pa 60 Pa
dm³/s 24 34 54 76 107 152 186
m³/h 86 122 194 274 385 547 670



LEGENDA:

Przedstawione w tabeli dane prezentują wartości odpowiadające przepływom powietrza przy różnicy ciśnień 1 Pa / 2 Pa / 5 Pa / 10 Pa / 20 Pa / 40 Pa oraz 60 Pa i są wyrażone w dm³/s oraz m³/h.

Akcesoria dodatkowe

Uszczelniacz ognioodporny

Do wypełniania szczelin montażowych znajdujących się w drzwiach przeciwpożarowych można zastosować dedykowany ognioodporny uszczelniacz G8K, który posiada odporność ogniową od 90 do 240 minut w zależności od rodzaju łączonych materiałów. Szarą spoinę, powstałą w wyniku zastosowania uszczelniacza, można pomalować na dowolny kolor.
