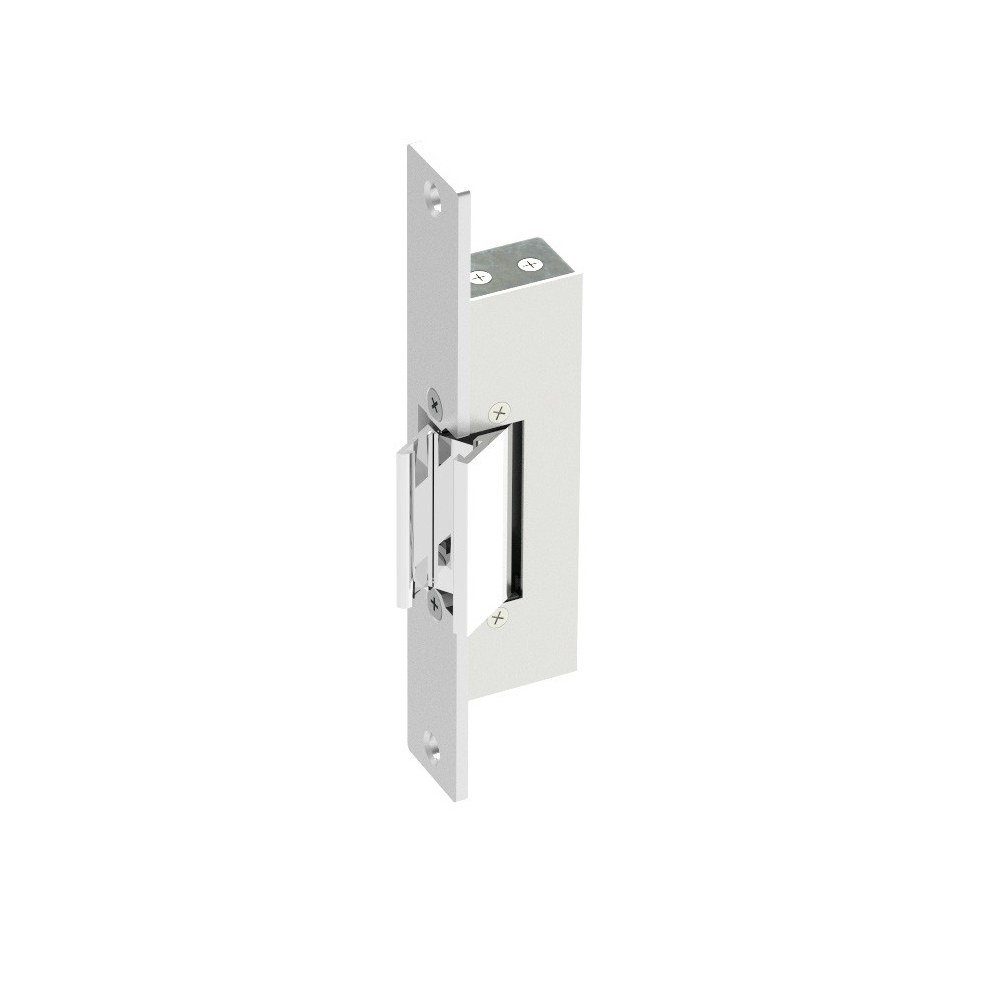

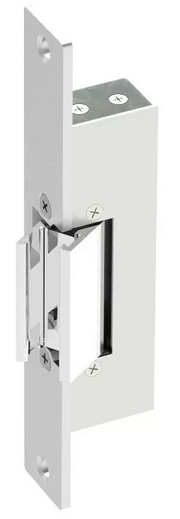

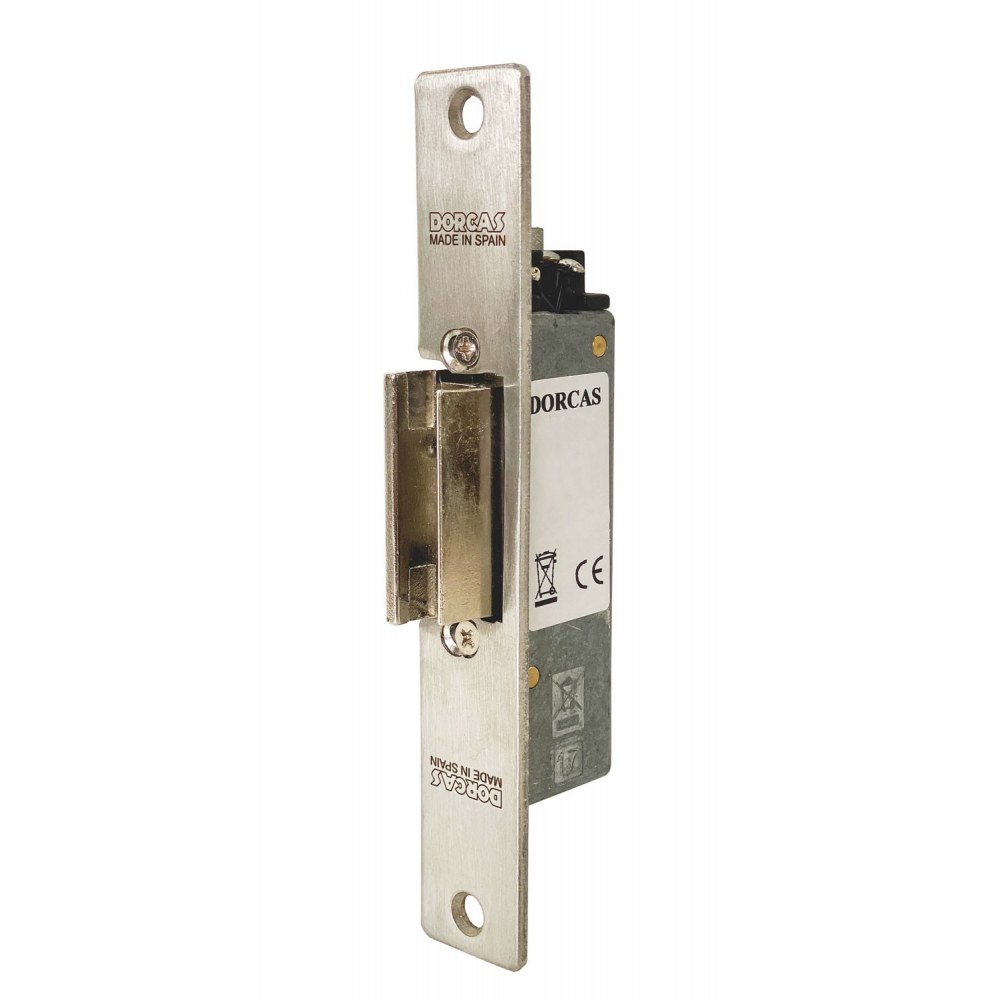

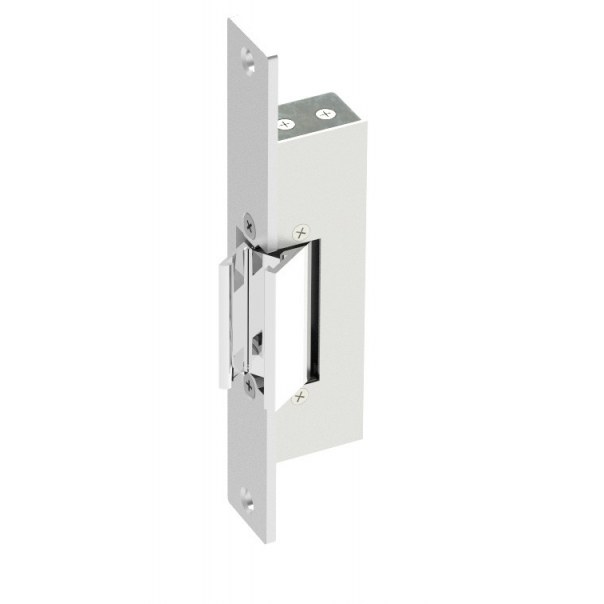

ELEKTROZACZEP 87 DO SZKŁA, 8-12V AC
Elektrozaczep dedykowany do montażu zarówno w pionie, jak i poziomie na drzwiach całoszklanych o maksymalnej grubości tafli 12 mm. Pracuje w trybie standardowym i jest zasilany prądem zmiennym o napięciu 8 - 12 V AC.
Zobacz pełny opis| Producent: | Dorcas |
| Seria: | Dorcas 87 |
| Sposób działania: | Standardowy |
| Wysokość: | 105 mm |
| Szerokość: | 20 mm |
| Głębokość: | 28 mm |
| Trwałość: | 200 000 cykli |
Opis produktu
Elektrozaczep do szkła zasilany prądem zmiennym o napięciu 8-12V. Pracuje w trybie standardowym co oznacza, że odblokowanie drzwi następuje w momencie podania napięcia. Przez pozostały czas drzwi pozostają zablokowane. Zapadka elektrozaczepu posiada odporność na wyłamanie siłą 2550 N. Model serii 87 został przetestowany na 200 000 cykli pracy.
Dobór

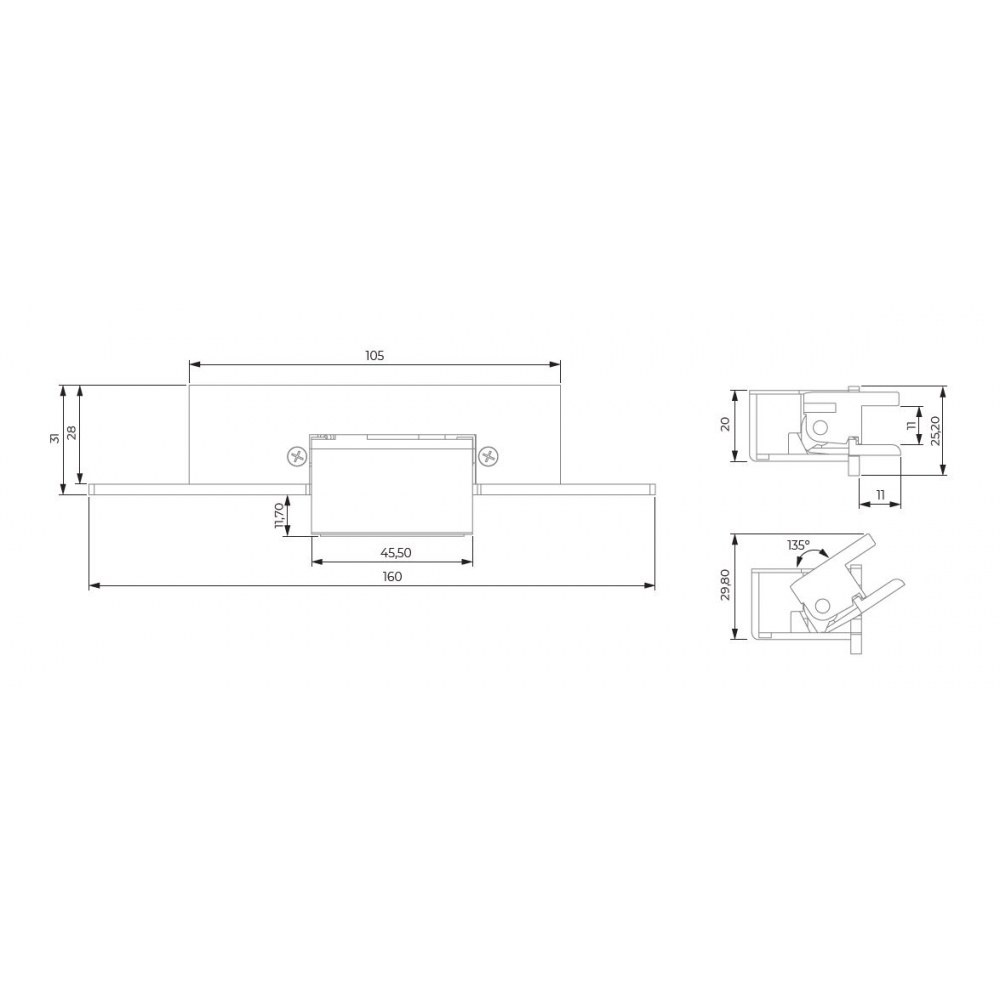

Model serii 87 jest dedykowany do zastosowania w drzwiach wykonanych ze szkła o maksymalnej grubości tafli 12 mm. Symetryczna budowa sprawia, że można zainstalować go zarówno w pionie, jak i w poziomie w prawych oraz lewych skrzydłach drzwi z ościeżnicą drewnianą, aluminiową lub stalową. Wymiary modelu i jego poszczególnych elementów prezentuje zamieszczony obok rysunek techniczny.
Dokumenty techniczne
Elektrozaczep został przebadany na zgodność z wymogami norm EN 61000-6-1:2007, EN 61000-6-3:2007, a także EN 61000-6-3:2007/A1:201, co potwierdza certyfikat hiszpańskiego instytutu ITE.
Parametry techniczne
| Producent: | Dorcas |
| Seria: | Dorcas 87 |
| Sposób działania: | Standardowy |
| Wysokość: | 105 mm |
| Szerokość: | 20 mm |
| Głębokość: | 28 mm |
| Trwałość: | 200 000 cykli |
| Głębokość zapadki: | 11 mm |
| Zakres regulacji zapadki: | 0 mm |
| Odporność na wyłamanie: | 2550 N |
| Cechy szczególne: | Do szkła |
| Napięcie: | 8 - 12 V AC |
| Zasilanie: | 12 V DC |
| Pobór prądu AC: | 715 mA |
| Pobór prądu DC: | 715 mA |
| Opór: | 17 Ω |
| Strona otwierania: | Uniwersalna |
Pliki do pobrania
Certyfikaty
Rozmiar pliku: 311 KB
Rozmiar pliku: 352 KB
Rysunki techniczne
Rozmiar pliku: 183 KB
