ZAWIAS HYDRAULICZNY PIVOT 500 PLUS, DO 500 kg, PRZYTRZYMANIE OTWARCIA, SREBRNY

Zawias hydrauliczny do drzwi typu pivot do 500 kg o minimalnej grubości skrzydła 50 mm. Został wykonany ze stali nierdzewnej i jest dostępny w wykończeniu matowym. Istotną funkcjonalnością tego modelu zawiasu jest możliwość regulacji siły zamykania w zakresie 110º - 15º, siły domykania w zakresie 15º - 0º oraz tłumienia otwarcia (back check) w zakresie 80º-90º. Dodatkowo za pomocą specjalnej sprężyny można regulować główną siłę w zakresie 2-4.

Zastosowanie

System krzywkowy w połączeniu z mechanizmem hydraulicznym umożliwia sterowanie zamykaniem dużych drzwi typu pivot oraz pozwala na ich otwieranie przy niewielkim wysiłku. Minimalna grubość takich drzwi wynosi 40 mm, mogą się one otwierać w jednym lub obu kierunkach. Całość systemu znajduje się wewnątrz skrzydła drzwi. Jedynie niewielka podstawka umieszczona jest na podłodze, zapewniając dwukierunkową regulację. Z kolei punkt obrotu wraz z łożyskiem kulkowym znajduje się na daszku lub górnej krawędzi skrzydła. Sterowanie zamykaniem odbywa się za pomocą dwóch zaworów, które umożliwiają precyzyjne regulowanie początkowej i końcowej prędkości zamykania, przy czym prędkość końcowa jest szczególnie istotna w przypadku drzwi, które mają zainstalowany zamek.

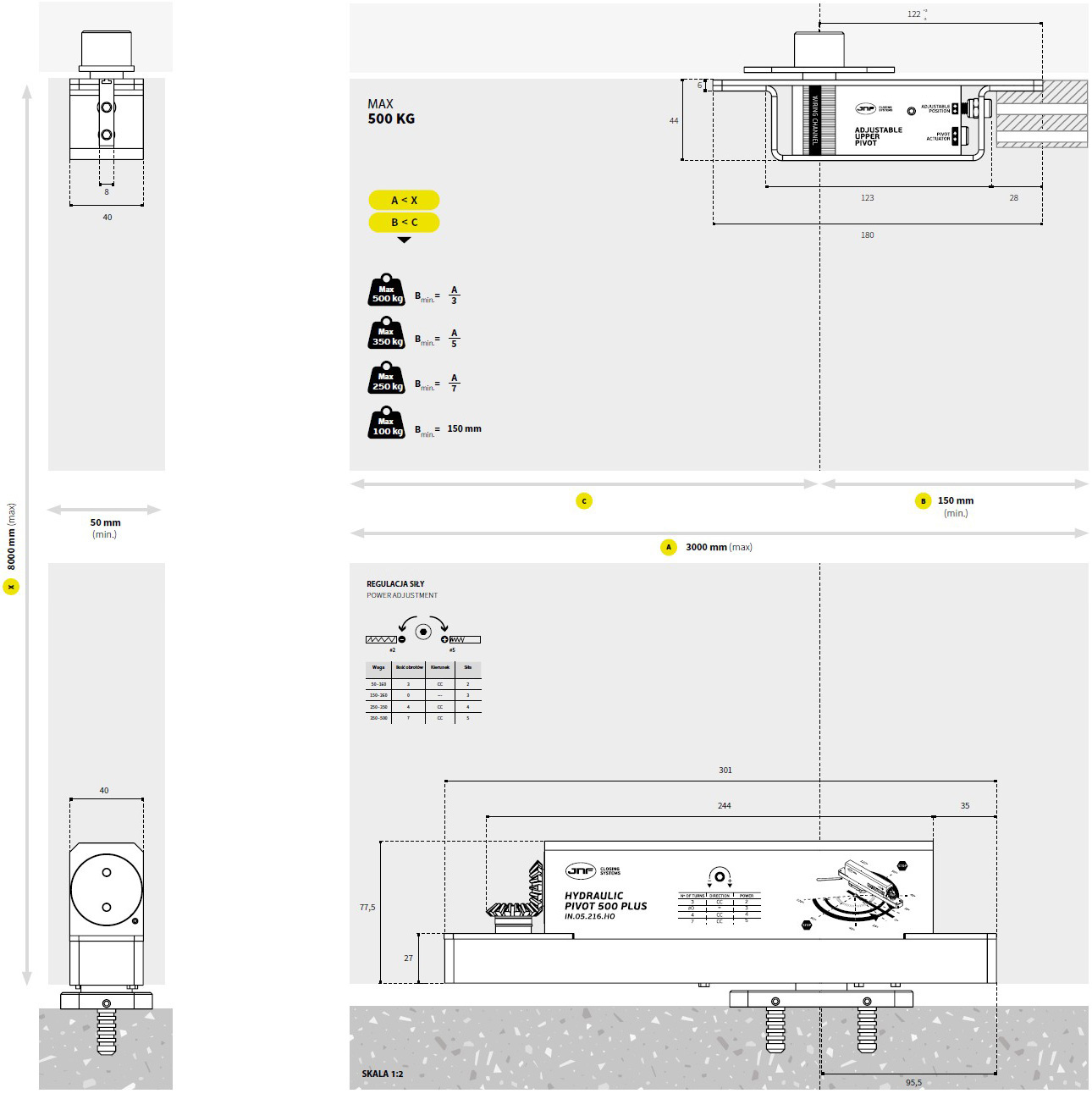

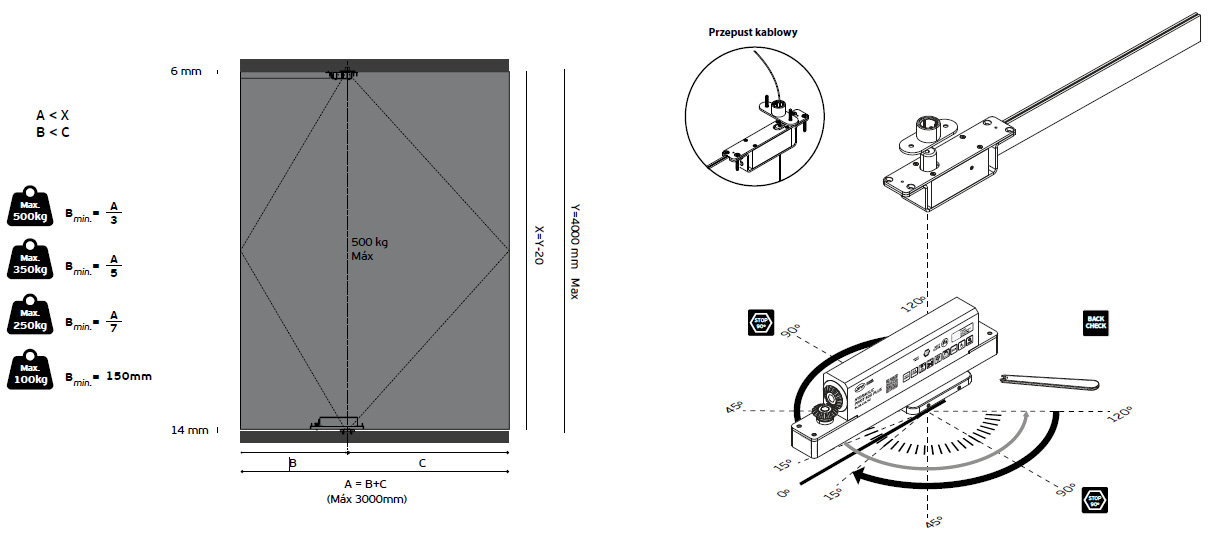

Aby móc obsłużyć drzwi o wadze od 100 kg do 500 kg, długości do 3000 mm i wysokości do 4000 mm, system pozwala na regulację siły, którą można wykonać na już zamontowanych drzwiach. Jedną z charakterystycznych cech tego systemu jest to, że punkt obrotu drzwi może wynosić od 150 mm do środka drzwi, a montaż jest wykonywany od góry drzwi, co sprawia, że mogą one sięgać do sufitu. Zawias hydrauliczny IN.05.216.HO stanowi idealne rozwiązanie w drzwiach typu pivot w obiektach użyteczności publicznej, budynkach mieszkalnych itp.

Elementy zawiasu

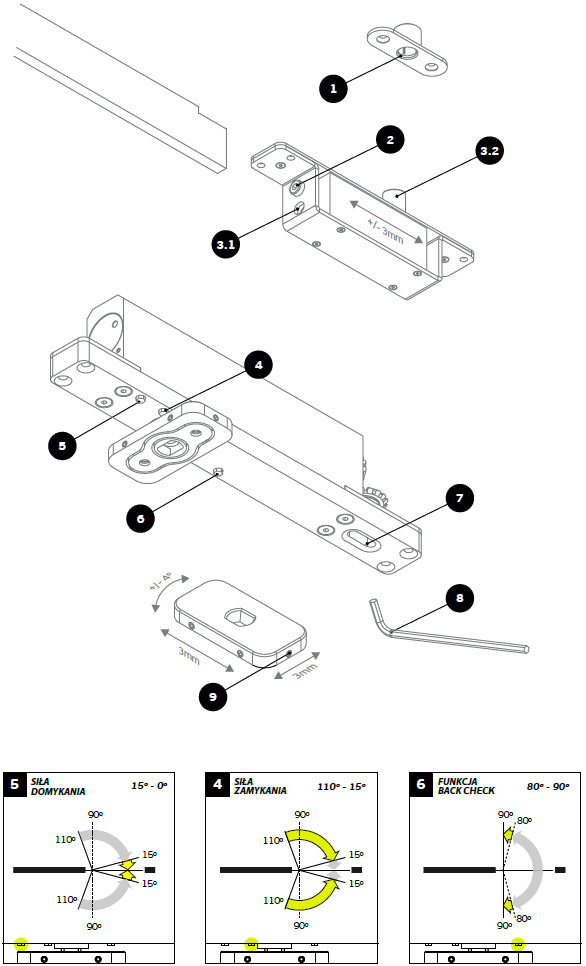

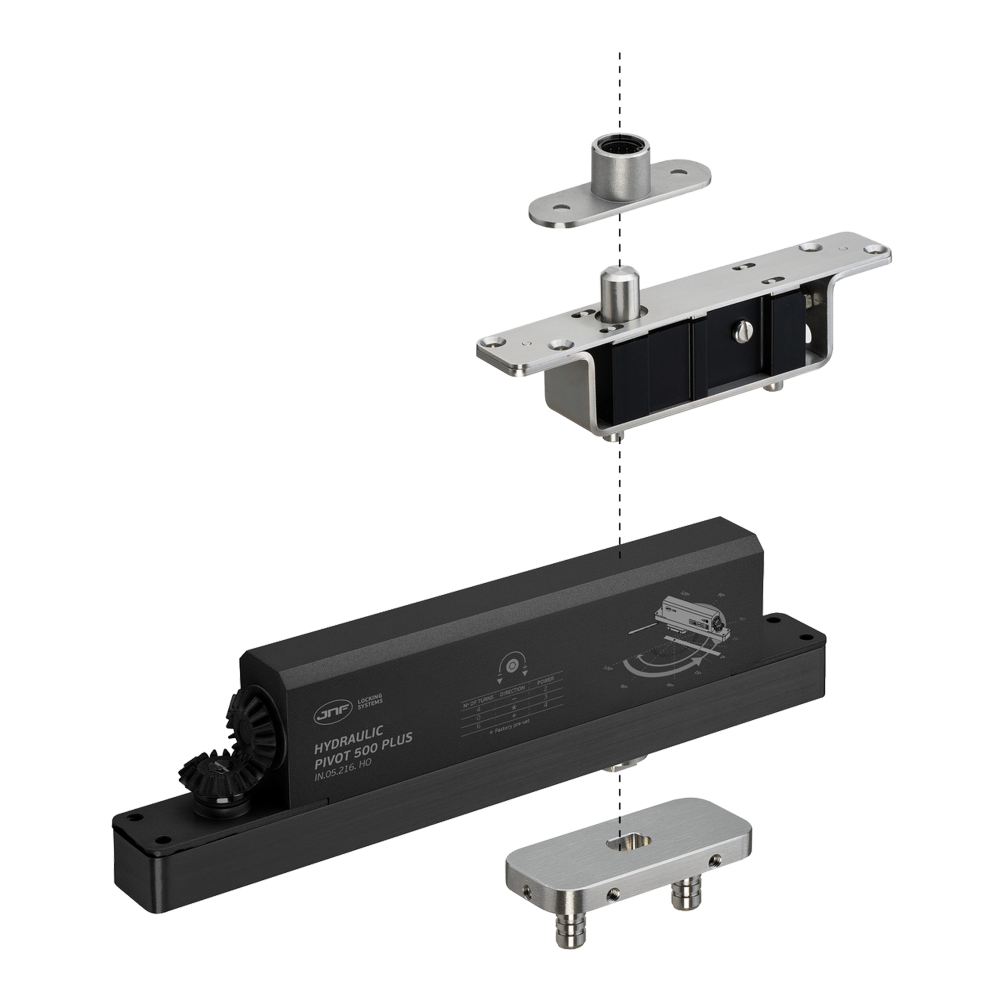

Zamieszczona obok grafika prezentuje poszczególne elementy zawiasu IN.05.216.HO.

1 - Obudowa ze stali nierdzewnej, górny wałek z łożyskiem.

2 - Regulacja położenia górnej części zawiasu.

3.1 - Unoszony wałek ułatwiający montaż oraz zapewniający perfekcyjne działanie podczas ruchu obrotowego drzwi.

3.2 - Wałek ze stali nierdzewnej.

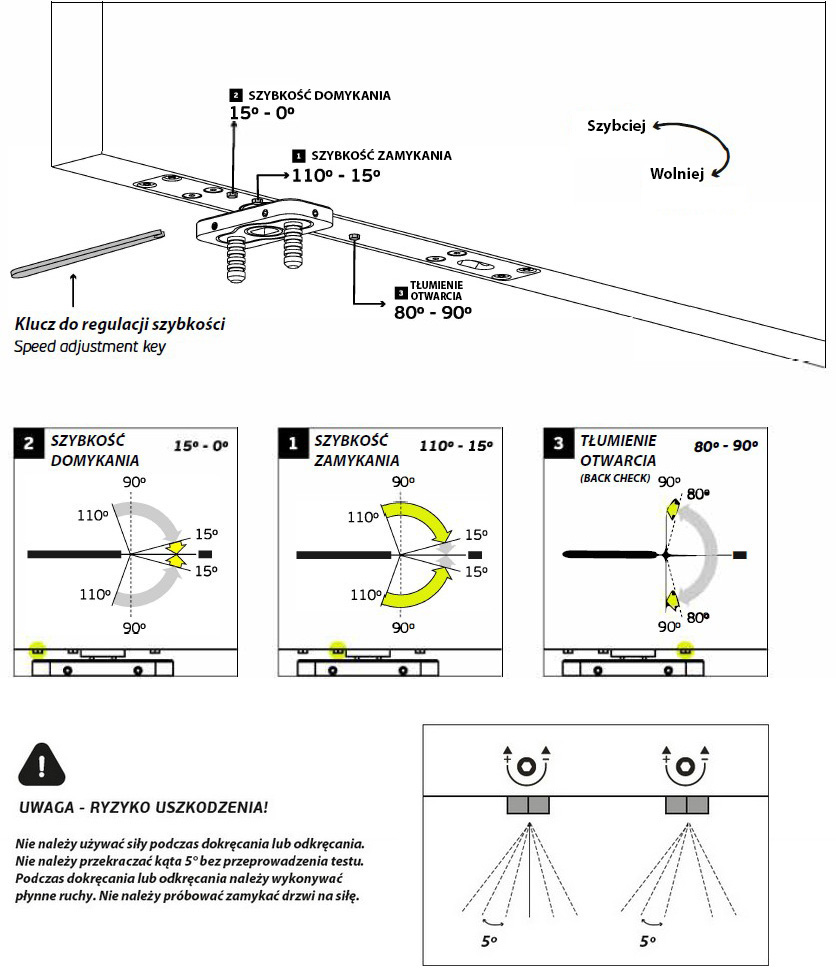

4 - Regulacja siły zamykania (110º - 15º).

5 - Regulacja siły domykania (15º - 0º).

6 - Regulacja funkcji back check (80º - 90º).

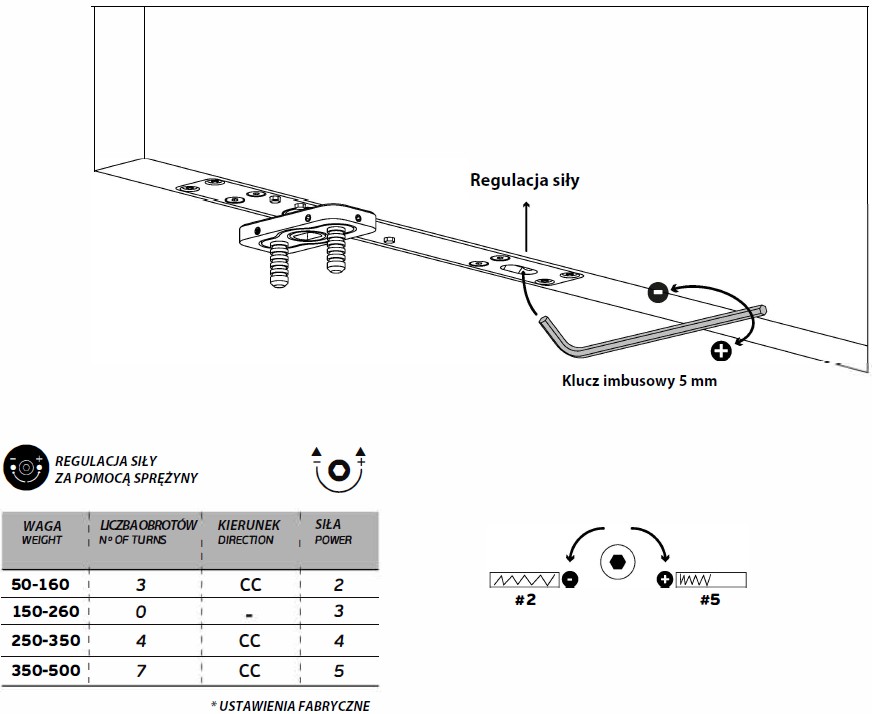

7 - Regulacja siły (2-4).

8 - Klucz do regulacji.

9 - Regulacja położenia dolnej części zawiasu.
