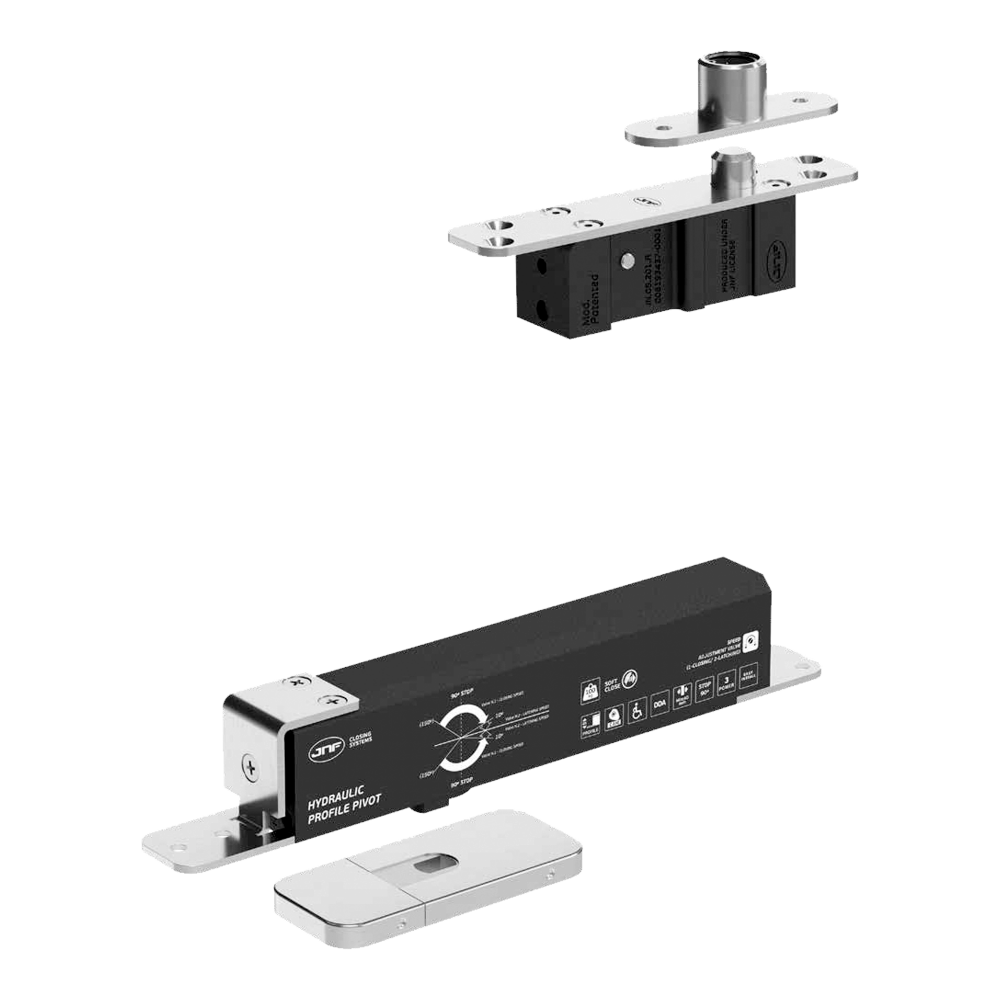

ZAWIAS HYDRAULICZNY PIVOT 100 PLUS PROFILE, DO 100 kg, PRZYTRZYMANIE OTWARCIA, SREBRNY
Zawias hydrauliczny do drzwi typu pivot składający się z części górnej oraz z części dolnej. Wykonany ze stali nierdzewnej oraz dedykowany do montażu w drzwiach profilowych o maksymalnej wadze 100 kg. Wyposażony w zawór do regulacji szybkości zamykania i siły domykania skrzydła, system Soft Close, a także funkcję przytrzymania otwarcia przy położeniu skrzydła 90°.
Zobacz pełny opis| Producent: | JNF |
| Seria: | Pivot 100 |
| Materiał: | Stal nierdzewna |
| Wykończenie: | Srebrne |
| Rodzaj zawiasu: | Pivotowy |
| Materiał drzwi: | Drewniane, Aluminiowe, Metalowe |
| Do drzwi: | Wewnętrznych, Pivotowych, Zewnętrznych |
Zawias, akcesoria montażowe, instrukcja.
Opis produktu
Zawias hydrauliczny do drzwi typu pivot składający się z części górnej oraz z części dolnej. Wykonany ze stali nierdzewnej oraz dedykowany do montażu w drzwiach profilowych o maksymalnej wadze 100 kg. Wyposażony w zawór do regulacji szybkości zamykania i siły domykania skrzydła, system Soft Close, a także funkcję przytrzymania otwarcia przy położeniu skrzydła 90°. Dostępny w wykończeniu w kolorze srebrnym.
Dobór
Zawias jest odpowiedni do zastosowania w drzwiach profilowych typu pivot o maksymalnej wadze 100 kg, grubości skrzydła minimum 40 mm i maksymalnej szerokości 1300 mm. Oferuje funkcję przytrzymania otwarcia przy położeniu 90°. Kąt obrotu zawiasu wynosi +120°/-120° co oznacza, że skrzydło może być otwierane w obu kierunkach. Zastosowany w zawiasie system krzywkowy w połączeniu z mechanizmem hydraulicznym umożliwia sterowanie ich zamykaniem oraz pozwala na łagodne otwieranie skrzydła w jednym kierunku. Istotną korzyścią jest możliwość regulacji szybkości zamykania i domykania za pomocą specjalnych zaworów. Ponadto system Soft Close zapewnia łagodne domykanie skrzydła, zapobiegając trzaskaniu drzwiami.

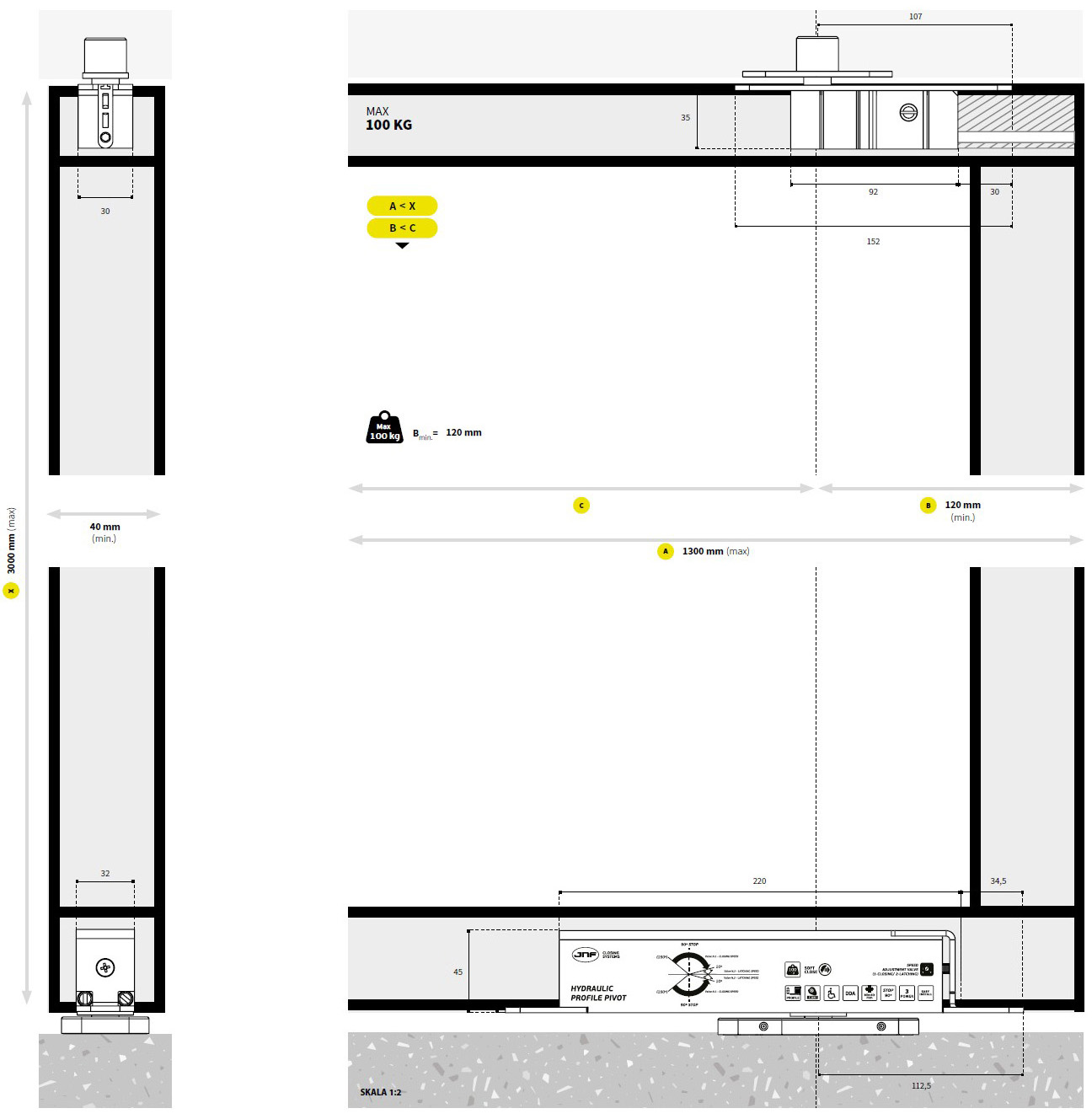

Montaż
W górnej części zawiasu odległość od osi zawiasu do krawędzi skrzydła musi wynosić co najmniej 120 mm. Montaż dolnej części zawiasu do podłoża nie wymaga wykonywania prac murarskich, co znacznie ułatwia i przyspiesza instalację drzwi typu pivot. Dolna części zawiasu umożliwia regulację położenia skrzydła, zapewniając jego dokładne wypoziomowanie i wyrównanie podczas instalacji.
Użytkowanie
Zastosowany w zawiasie mechanizm krzywkowy stanowi zaawansowane rozwiązanie inżynieryjne, służące do przenoszenia ruchu. Pozwala na precyzyjną kontrolę siły w dowolnym momencie. W przeciwieństwie do mechanizmów zębatkowych, zależność między siłą, a kątem otwarcia nie jest liniowa, co pozwala na zwiększenie siły w końcowej fazie zamykania, przy zachowaniu łatwości oraz wygody obsługi. Drzwi wyposażone w zawiasy z mechanizmem krzywkowym umożliwiają dostęp osobom o ograniczonej mobilności i dzieciom, a ponadto nie powodują zmniejszenia siły zamykania w przypadku zastosowania zamków.

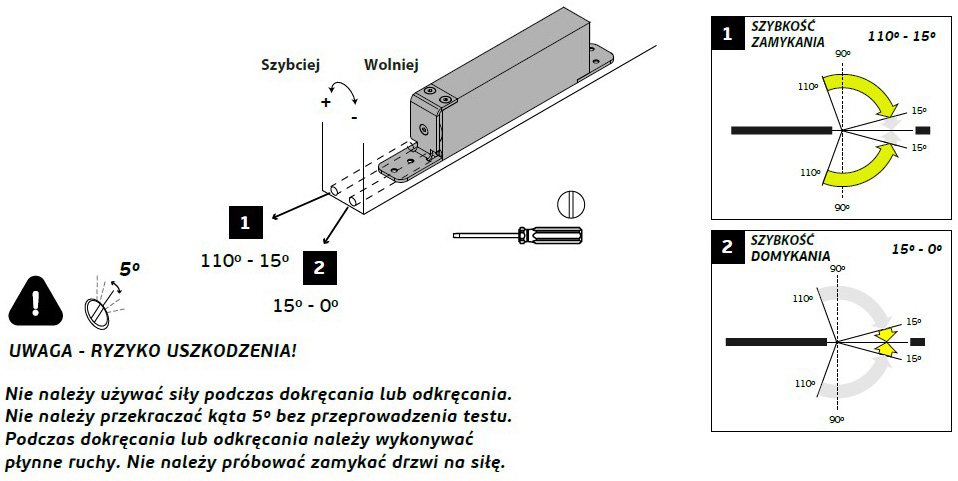

Regulacja szybkości zamykania / domykania skrzydła
Korzystając z zaworów, znajdujących się w dolnej części zawiasu, możliwe jest regulowanie szybkości zamykania i domykania skrzydła drzwiowego w taki sposób, jak zostało to zaprezentowane na poniższych rysunkach.
Parametry techniczne
| Producent: | JNF |
| Seria: | Pivot 100 |
| Materiał: | Stal nierdzewna |
| Wykończenie: | Srebrne |
| Rodzaj zawiasu: | Pivotowy |
| Materiał drzwi: | Drewniane, Aluminiowe, Metalowe |
| Do drzwi: | Wewnętrznych, Pivotowych, Zewnętrznych |
| Nośność dla kompletu: | 100 kg |
| Minimalna grubość drzwi: | 40 mm |
| Maksymalna szerokość drzwi: | 1300 mm |
| Odległość osi zawiasu od krawędzi skrzydła: | 120 mm |
| Kąt obrotu: | +120°, -120° |
| Siła: | 3 |
| Regulacja zawiasu: | Dół |
| Regulacja szybkości: | Tak |
| Regulacja domykania: | Tak |
| Przytrzymanie otwarcia: | Tak |
| Funkcja Soft Close: | Tak |
| Mechanizm krzywkowy: | Tak |
Warianty produktu
ZAWIAS HYDRAULICZNY PIVOT 100 PLUS PROFILE, DO 100 kg, PRZYTRZYMANIE OTWARCIA, SREBRNY
JNF to portugalski producent okuć do drzwi i okien, obecny na rynku nieprzerwanie od 1965 roku. Oprócz siedziby w Portugalii, posiada również swój showroom w hiszpańskiej Barcelonie. Jednym z obszarów działalności firmy jest opracowywanie i wytwarzanie wysokiej jakości zawiasów do masywnych drzwi typu pivot. Konstrukcja i mechanizm działania wielu modeli takich zawiasów podlega międzynarodowej ochronie patentowej. JNF dba o ciągłe rozwijanie i udoskonalanie oferowanych rozwiązań, które trafiają do odbiorców nie tylko w Europie, ale także w innych zakątkach świata. Firma posiada własne laboratorium, w którym wnikliwie bada wytwarzane produkty oraz testuje nowe prototypowe rozwiązania.
