ZAWIAS HYDRAULICZNY PIVOT 100 EDGE PROFILE, DO 100 kg, PRZYTRZYMANIE OTWARCIA, CZARNY PVD
Na zamówienie
Do potwierdzenia
Parametry techniczne
| Wykończenie: | Czarne |
| Materiał: | Stal nierdzewna |
| Nośność dla kompletu (kg): | 100 |
| Minimalna grubość drzwi (mm): | 40 |
| Materiał drzwi: | Aluminiowe, Profilowe |
Wersje produktu
| Produkt | Wykończenie: | Nośność dla kompletu (kg): | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
 | Czarne | 100 | 40 | Na zamówienie Do potwierdzenia | 1 124,84 zł / szt. VAT 23% | |
 | Srebrne | 100 | 40 | Na zamówienie Do potwierdzenia | 1 124,84 zł / szt. VAT 23% | |
 | Srebrne | 100 | 40 | Na zamówienie Do potwierdzenia | 1 149,83 zł / szt. VAT 23% |
Opis produktu

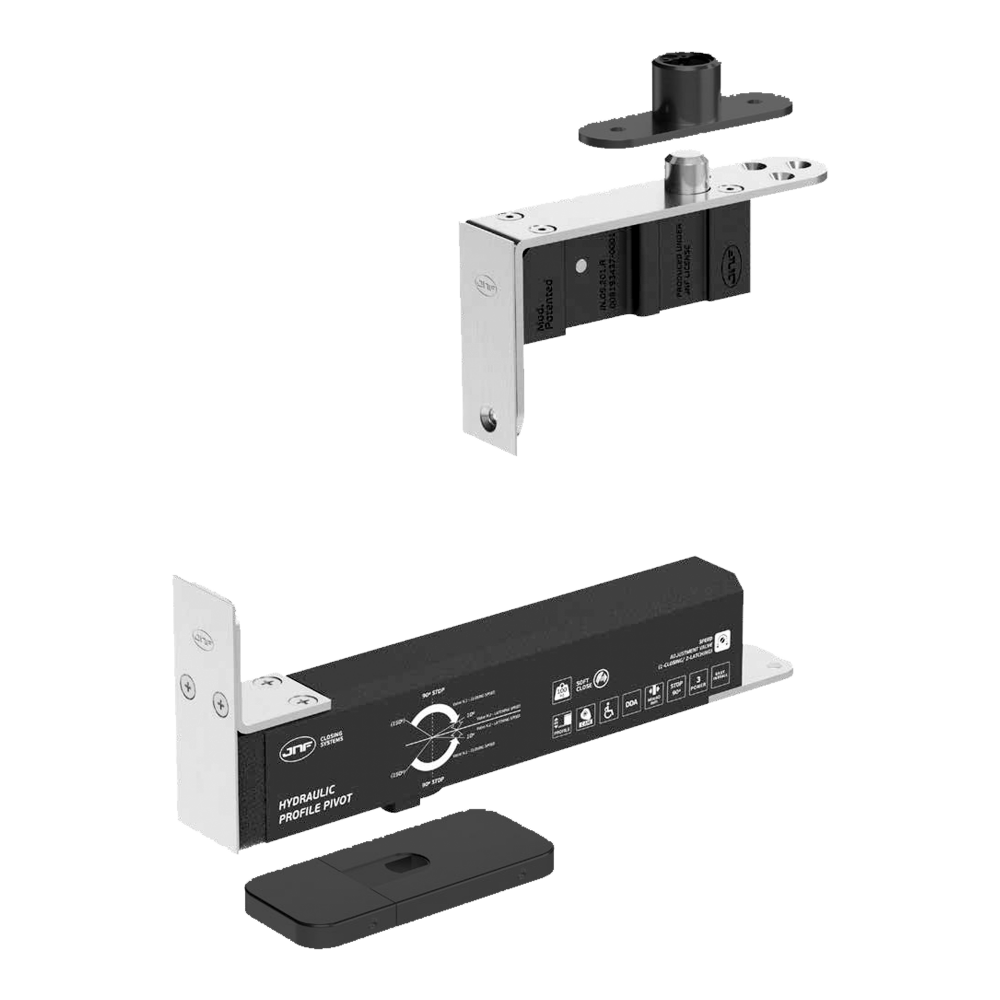

Zawias hydrauliczny do drzwi typu pivot składający się z części górnej oraz z części dolnej. Wykonany ze stali nierdzewnej oraz dedykowany do montażu w drzwiach profilowych o maksymalnej wadze 100 kg. Wyposażony w zawór do regulacji szybkości zamykania i siły domykania skrzydła, system Soft Close, a także funkcję przytrzymania otwarcia przy położeniu skrzydła 90°. Dostępny w wykończeniu PVD w kolorze czarnym.
Dobór
Zawias jest odpowiedni do zastosowania w drzwiach profilowych typu pivot o maksymalnej wadze 100 kg, grubości skrzydła minimum 40 mm i maksymalnej szerokości 1000 mm. Oferuje funkcję przytrzymania otwarcia przy położeniu 90°. Kąt obrotu zawiasu wynosi +120°/-120° co oznacza, że skrzydło może być otwierane w obu kierunkach. Zastosowany w zawiasie system krzywkowy w połączeniu z mechanizmem hydraulicznym umożliwia sterowanie ich zamykaniem oraz pozwala na łagodne otwieranie skrzydła. Istotną korzyścią jest możliwość regulacji szybkości zamykania i domykania za pomocą specjalnych zaworów. Ponadto system Soft Close zapewnia łagodne domykanie skrzydła, zapobiegając trzaskaniu drzwiami.
Montaż
Zarówno dolna, jak i górna część zawiasu musi być montowana na krawędzi skrzydła. W górnej części zawiasu odległość od osi zawiasu do krawędzi skrzydła musi wynosić 80 mm (wymiar stały). Montaż dolnej części zawiasu do podłoża nie wymaga wykonywania prac murarskich, co znacznie ułatwia i przyspiesza instalację drzwi typu pivot. Dolna części zawiasu umożliwia regulację położenia skrzydła (boczną i pionową), zapewniając jego dokładne wypoziomowanie i wyrównanie podczas instalacji.
Użytkowanie
Zastosowany w zawiasie mechanizm krzywkowy stanowi zaawansowane rozwiązanie inżynieryjne, służące do przenoszenia ruchu. Pozwala na precyzyjną kontrolę siły w dowolnym momencie. W przeciwieństwie do mechanizmów zębatkowych, zależność między siłą, a kątem otwarcia nie jest liniowa, co pozwala na zwiększenie siły w końcowej fazie zamykania, przy zachowaniu łatwości oraz wygody obsługi. Drzwi wyposażone w zawiasy z mechanizmem krzywkowym umożliwiają dostęp osobom o ograniczonej mobilności i dzieciom, a ponadto nie powodują zmniejszenia siły zamykania w przypadku zastosowania zamków.
Regulacja szybkości zamykania / domykania skrzydła
Korzystając z zaworów, znajdujących się w dolnej części zawiasu, możliwe jest regulowanie szybkości zamykania i domykania skrzydła drzwiowego w taki sposób, jak zostało to zaprezentowane na poniższych rysunkach.
