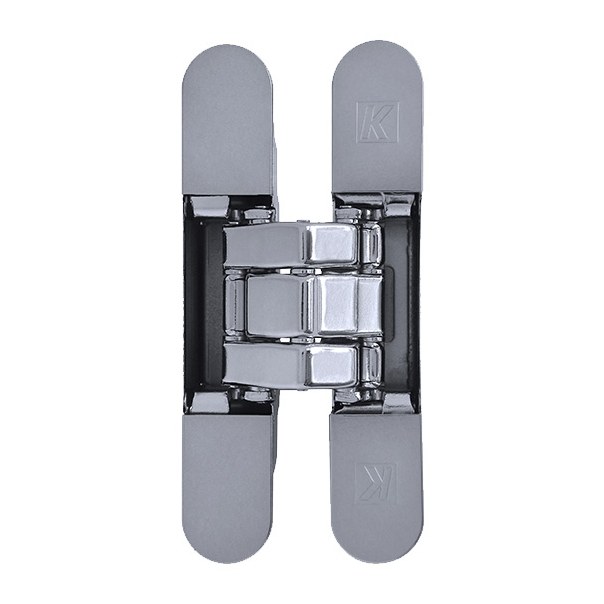

ZAWIAS WPUSZCZANY KARAKTER K8080 [80KG] CHROMOWANY BŁYSZCZĄCY
Na zamówienie
Do 5 tygodni
Parametry techniczne
| Wykończenie: | Chromowane błyszczące |
| Materiał: | Stal |
| Do drzwi: | Przeciwpożarowych |
| Nośność dla 2 zawiasów (kg): | 80 |
| Nośność dla 3 zawiasów (kg): | 100 |
| Minimalna grubość drzwi (mm): | 36 |
| Cechy szczególne: | 7 osi obrotu, FullHD |
| Regulacja 3D: | Tak |
| Rodzaj drzwi: | Bez przylgi |
| Materiał drzwi: | Drewniane |
Wersje produktu
| Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
 | Chromowane błyszczące | Stal | 36 | Na zamówienie Do 5 tygodni | 243,75 zł / szt. VAT 23% | |
 | Lakierowane na biało | Stal | 36 | Dostępny | 145,71 zł / szt. VAT 23% | |
 | Brązowione | Stal | 36 | Na zamówienie Do 5 tygodni | 188,28 zł / szt. VAT 23% | |
 | Chromowane matowe | Stal | 36 | Dostępny | 145,71 zł / szt. VAT 23% | |
 | Lakierowane na czarno | Stal | 36 | Dostępny | 145,71 zł / szt. VAT 23% | |
 | Niklowane matowe | Stal | 36 | Na zamówienie Do 5 tygodni | 145,71 zł / szt. VAT 23% | |
 | Mosiądzowane lakierowane | Stal | 36 | Na zamówienie Do 5 tygodni | 243,75 zł / szt. VAT 23% | |
 | Mosiężne | Stal | 36 | Oczekiwanie na dostawę Do 5 tygodni | 270,81 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Odpowiedni do drzwi przeciwpożarowych.
Zawias posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor. Z kolei siedem osi obrotu powoduje zmniejszone tarcie, płynny ruch ramion zawiasu oraz wpływa korzystnie na jego trwałość i nośność.
Atomika to rewolucyjny model zawiasu wyróżniający się swoją konstrukcją, zastosowanym materiałem, technologią produkcji oraz funkcjonalnością. Projekt zawiasu został stworzony w oparciu o analizę FEM (Fine Elements Method). Dzięki jej wykorzystaniu możliwe było ustalenie wytrzymałości poszczególnych elementów zawiasu, dokonanie oceny rozkładu ciężaru i napięcia oraz wyeliminowanie słabych punktów.
Cały zawias został wykonany z niskostopowej stali o wysokiej wytrzymałości. Dzięki temu Atomika posiada zwiększoną odporność na działanie wysokich i niskich temperatur, ognia oraz na korozję. Dodatkowo stop HSLA, z którego wyprodukowano zawias cechuje ponad dwukrotnie większa wytrzymałość na rozciąganie od znalu, a także mniejsza niż w przypadku stali węglowej podatność na odkształcenia mechaniczne.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
K8080 Atomika Karakter - 80 kg (max) - 2 zawiasy
K8080 Atomika Karakter - 100 kg (max) - 3 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy wpuszczane Atomika Karakter (K8080) mogą zostać zainstalowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dokumenty techniczne
Zawiasy wpuszczane Atomika Karakter (K8080) posiadają Oznaczenie CE, a ich właściwości techniczne potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę Krona Koblenz oraz Certyfikat Stałości Właściwości Użytkowych wydany przez instytut badawczy ift Rosenheim. Ponadto zawiasy zostały przebadane na odporność ogniową, co potwierdzają certyfikaty UL, CSI oraz Applus laboratories (LGAI).
Montaż
Minimalna głębokość frezowania w ościeżnicy niezbędna do zamontowania zawiasów Atomika Karakter (K8080) wynosi 32 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
Po zamontowaniu zawiasów, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja jest wykonywana za pomocą klucza imbusowego i nie wymaga demontażu skrzydła.
- Regulacja w poziomie: +3/-2 mm
- Regulacja w pionie: +3/-3 mm
- Regulacja głębokości: +1/-1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
